エルミタ的速攻撮って出しレビュー Vol.593
2017.08.28 更新
文：エルミタージュ秋葉原編集部 絵踏 一
|
| 最後は、いよいよマザーボードをチェックしよう。グラフィックス同様に片面がヒートシンク、反対側が各種スロットになっているようだ |
|

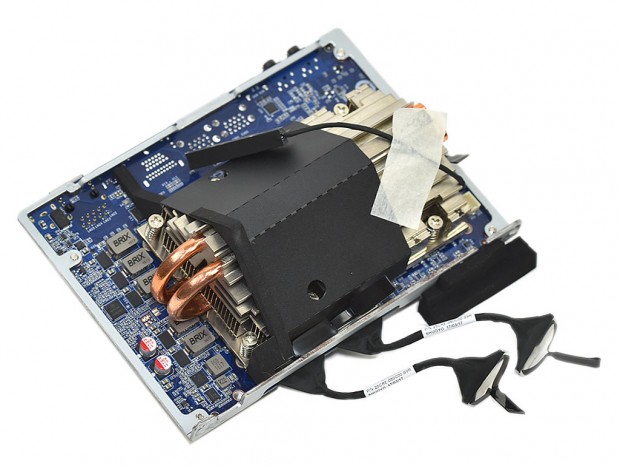

| 外周をフレームで保護されている、「BRIX Gaming VR」のマザーボード。ヒートシンクは基板上に6つのネジで固定されている |
|
|

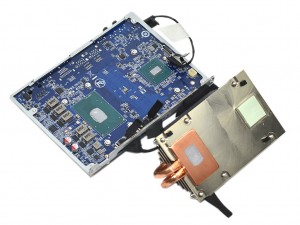

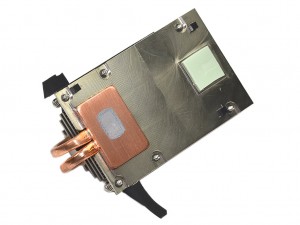

| 銅製の受熱ベースと2本のヒートパイプを採用する、ファンレス仕様のCPUクーラー。CPUとチップセットの両方をまとめて冷却している | |
|

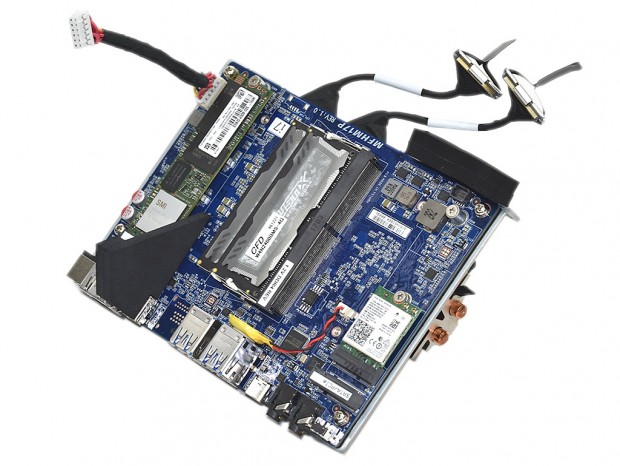

| 各種スロットは、ヒートシンクの反対側に集中配置されている |
|

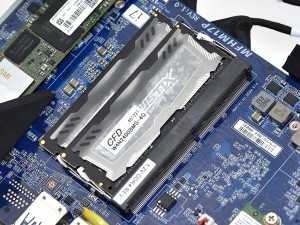

DDR4-2133MHz対応のSO-DIMMスロット。2基で最大64GBを実装可能だ |
|
|

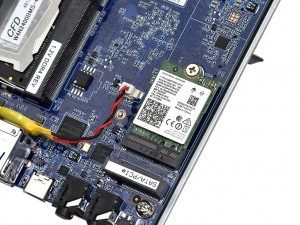

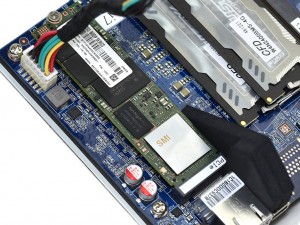

| メモリスロットを挟んで、PCIe対応のM.2スロット（2280）を2基搭載。ハーフサイズのスロットには、Intel製のWi-Fi+Bluetoothモジュール「8265NGW」が実装されていた | |
|
|

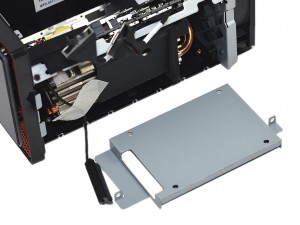

| 2.5インチシャドウベイは、フレームとマザーボードのヒートシンクの間に格納。先代では2基だったところ、冷却性を重視して1基に抑えられた | |
|
|

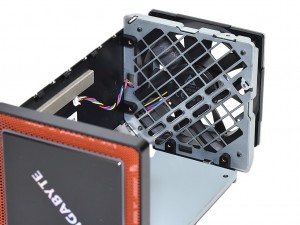

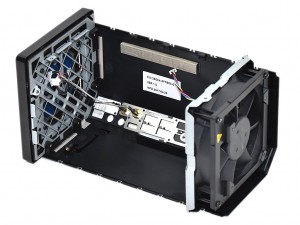

| 内部パーツをすべて取り払った状態。冷却ファンやLEDモジュールの接続ケーブル、Wi-Fiアンテナなどが確認できる | |
