S/N比120dBAの高音質オーディオ回路「Purity Sound 4」

低ノイズを追求したオーディオ回路「Purity Sound 4」は、バックパネルインターフェイス一体型の「I/O Armor」で保護されている

オーディオ回路は、S/N比120dBAのRealtek製最新IC「ALC1220」をベースにした「Purity Sound 4」を搭載。さらに600Ωのハイインピーダンスに対応するオペアンプTi「NE5532」や、ニチコン製オーディオコンデンサ「ファインゴールドシリーズ」、メイン基板から分離した独立設計、左右オーディオチャンネル層を分けた分離レイヤー構造などを採用することで、オンボードながら高音質なサウンドを楽しむことができる。

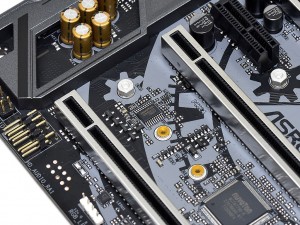

バックパネルインターフェイス一体型の「I/O Armor」を取り外したところ。コントローラはS/N比120dBAのRealtek「ALC 1220」で、ニチコン製音響コンデンサ「ファインゴールド」シリーズを搭載

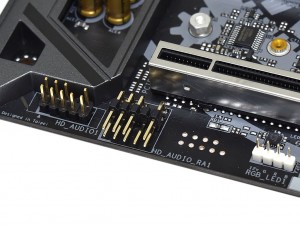

フロントオーディオ用の2つのピンヘッダはいずれも金メッキピンを採用

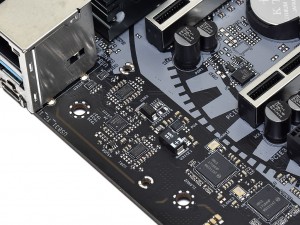

オーディオ回路はデジタルノイズの混入を抑えるため、メイン基板から分離。また左右のオーディオチャンネル層も独立させた

USB3.1 Gen.2や無線LANなど充実したバックパネルインターフェイス

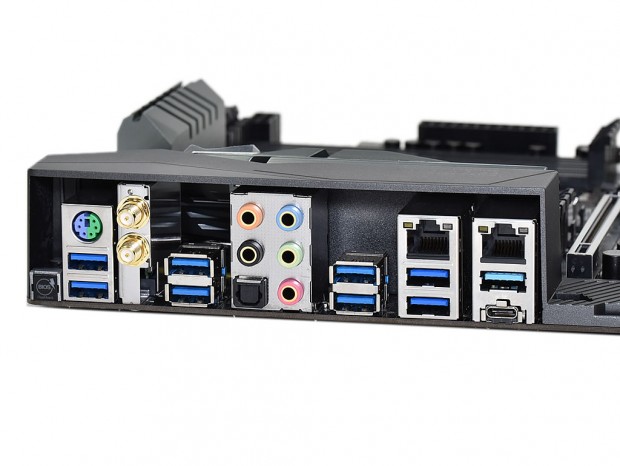

バックパネルインターフェイスはUSB3.1 Gen.2×2（Type-A/Type-C）、USB3.0×8、オーディオ端子×5、光オーディオ端子×1、ギガビットLAN×2、PS/2×1の充実した構成。さらにIEEE 802.11ac無線LAN＆Bluetoothコンボカードと、USBメモリだけでUEFI ROMを書き換えられる「BIOS Flashback Switch」を搭載する。

「BIOS Flashback Switch」を使えば、CPUやメモリを用意することなくUEFI ROMを書き換えることができる

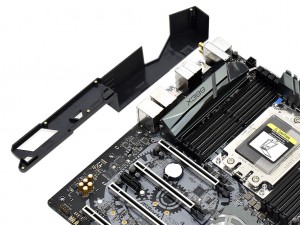

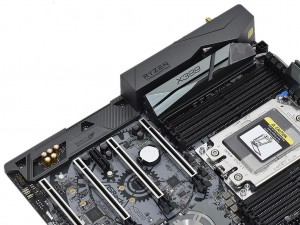

バックパネルインターフェイスとオーディオ回路は一体型の「I/O Armor」で保護されている

基板上の気になるコネクタやチップ群をまとめてチェック

最後に、基板上の気になるパーツやICチップをまとめてチェックしておこう。

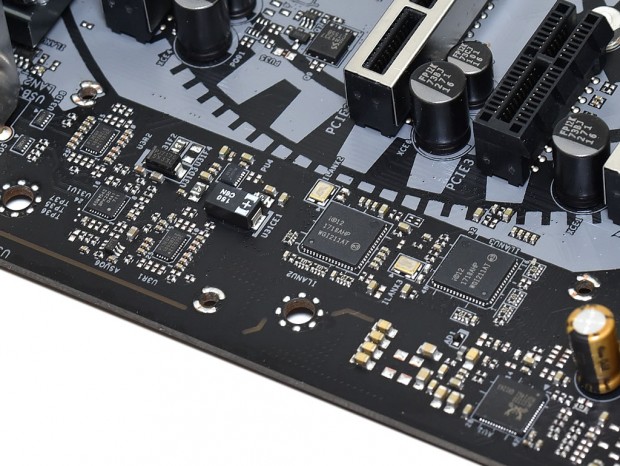

2基のギガビットLANコントローラはいずれもIntel「I211AT」

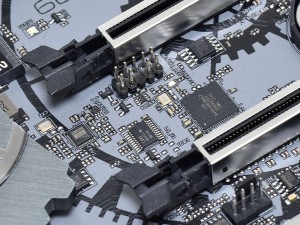

BCLKエンジン「Hyper BCLK Engine III」にはICS製クロックジェネレータ「9VRS4883BKLK」を採用

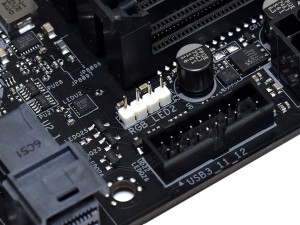

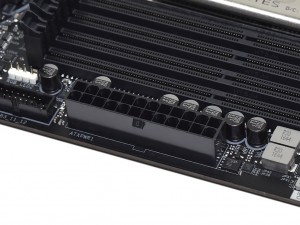

メインのATX電源コネクタは24pin	RGB LEDストリップ用のピンヘッダは2基搭載

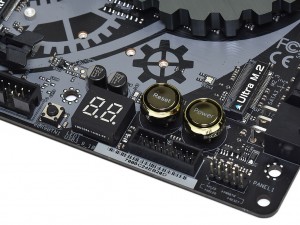

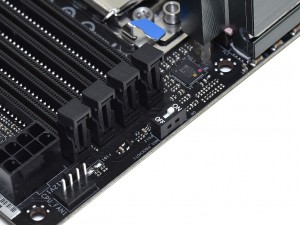

「Smart Switch」や「Dr.Debug」などのオーバークロック機能は基板右下にまとめて配置	Xtreme OCの有効・無効を切り替えることができる「CPU Xtreme OC Switch」

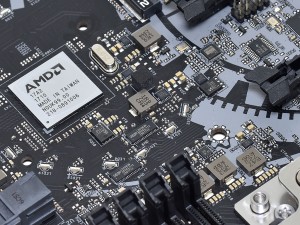

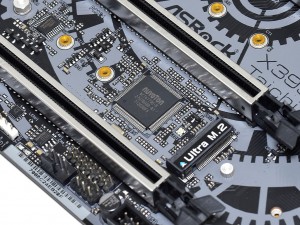

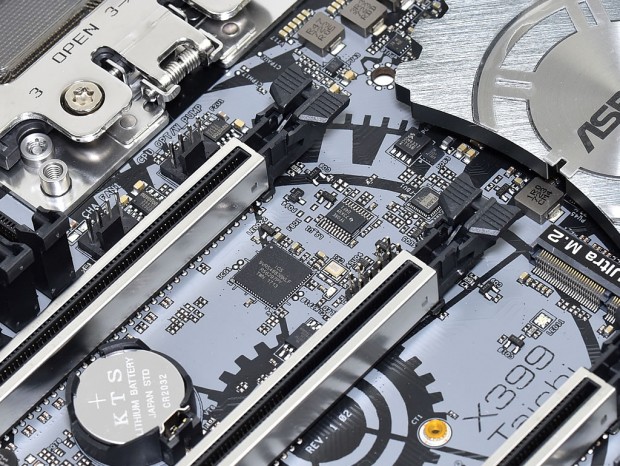

チップセットの脇にはLED制御用と思われるフラッシュROMを搭載	I/OコントローラNuvoton「NCT6779D-R」

8bitマイクロコントローラNuvoton「N76E885AT28」	USB3.1スイッチチップASMedia「ASM1543」

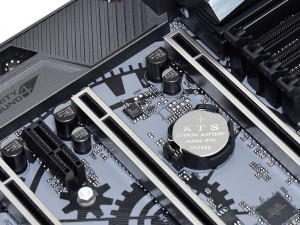

固体電解コンデンサはいずれも長寿命なニチコン製「12K Black Cap」を搭載

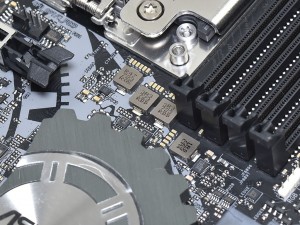

フェライトコアチョークの多くは背の低いロープロファイル品を採用

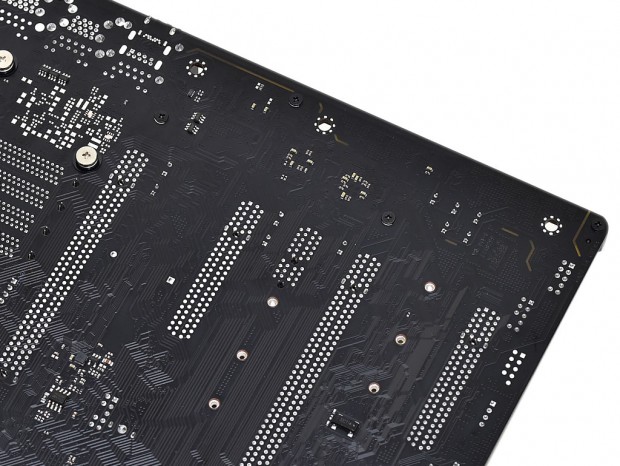

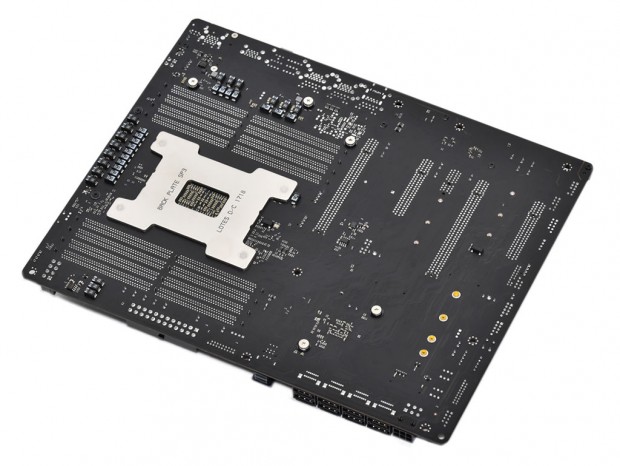

放熱用の2オンス銅箔層を備える8層PCBを採用。基板裏面には主要なICチップなどは確認できなかった
