充実のオーバークロック機能

Ryzen Threadripperをオーバークロックしたいというユーザーも少なくないと思うが、「X399 GAMING PRO CARBON AC」ではオーバークロック機能も充実。
　MSI製マザーボードではおなじみの簡易チューニング機能「GAME BOOST」をはじめ、クロックジェネレーターや、電源/リセットなどの各種スイッチ群、POSTコードを表示する「Debug Code LED」を搭載する。

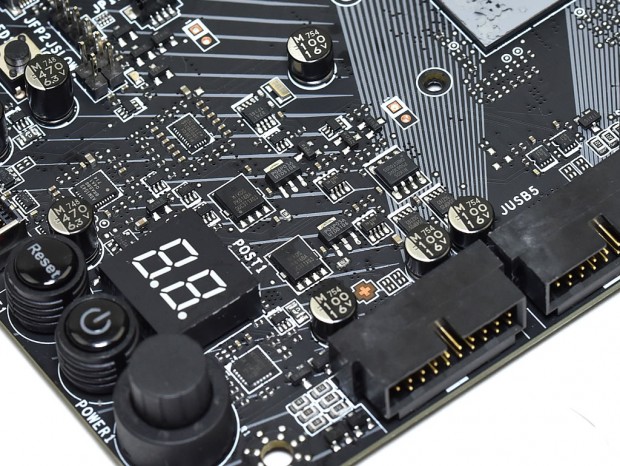

「Debug Code LED」と2種類のプッシュスイッチ、それに「GAME BOOST」のノブは基板右下にまとまって配置されている

「GAME BOOST」周りの電源回路。UNIKC Semiconductor製NチャネルMOSFETの「PK616BA」やNiko Semiconductor製PチャネルMOSFETの「P06P03A」の姿が見える

オーバークロックの肝となるクロックジェネレータには、ICSの「9FGL1216AGLF」を採用

USBが非常に充実した構成のバックパネル

リアインターフェイスも確認しておこう。バックパネルには、Type-AとType-CのUSB3.1 Gen.2ポートを1つずつ搭載。さらに、CPUと直結になるUSB3.1 Gen.1ポートを8つ装備。USB2.0ポートは2つ用意され、そのうち1つがCPUやメモリがない状態でもUEFIを更新できる「BIOS FLASHBACK+」用だ。そのほか、PS/2×1やギガビットLAN×1、それにオーディオ端子×5、光オーディオ端子×1も揃っている。

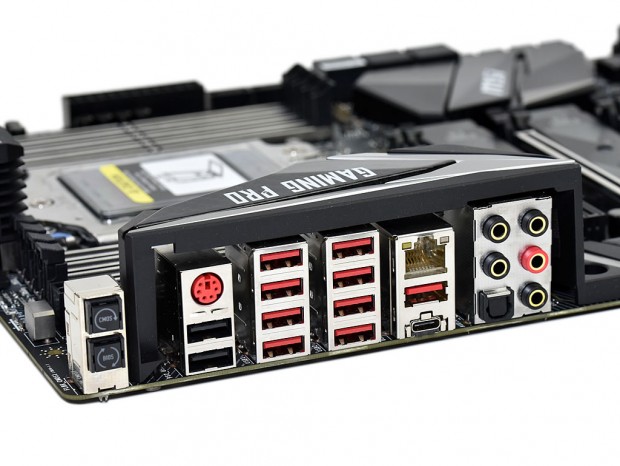

バックパネルの構成。CMOSクリアおよび「BIOS FLASHBACK+」用のプッシュスイッチを左端に搭載。USB3.1 Gen.1ポートが8つあるなど、USB周りがかなり充実している

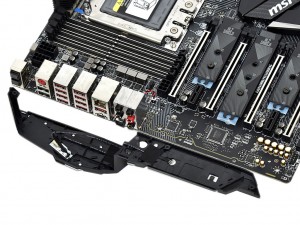

バックパネルのカバーを取り外したところ	バックパネルのカバーにもLEDが埋め込まれている

また、「Wireless-AC 8265」を搭載した無線LANカードが付属。このカードは、PCI-Express（x1）に対応しており、必要な場合はスロットに装着して利用する。無線LANは不要というユーザーに取捨選択の余地を残している点は好感が持てる。

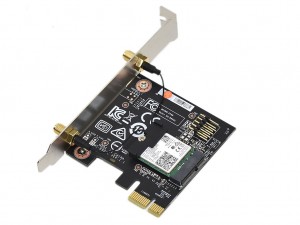

無線LANコントローラ「Wireless-AC 8265」を搭載したPCI-Express（x1）対応拡張カードが付属。拡張カードという形状を採ることで、必要に応じて無線LANの利用を取捨選択できる

そのほか、バックパネルとオーディオ回路のカバー、それにヒートシンクのカバーは、付属の金色と銀色のカバーに交換可能。また、このカバーは「3D X-Mounting」に対応し、3Dプリンタで作成し、交換することもできる。

金色と銀色のカバーが付属。標準の黒色と交換することで3パターンが選べる
