エルミタ的速攻撮って出しレビュー Vol.613
2017.11.18 更新
文：エルミタージュ秋葉原編集部 池西 樹
コンシューマー向け製品では見かけない、珍しいコネクタやチップを多数実装する「MZ31-AR0」。画像セッションのラストではこれらをまとめて紹介していこう。
|
|

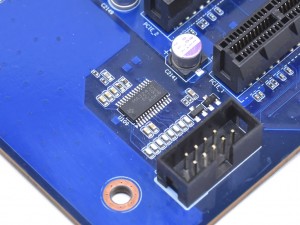

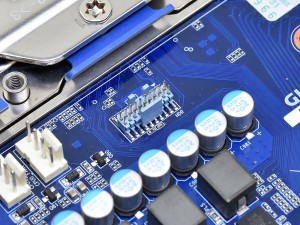

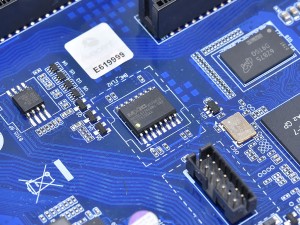

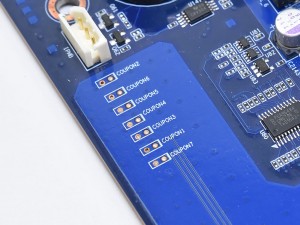

| HDDのバックプレーン用ピンヘッダ | セキュリティチップを搭載するTPMヘッダ |
|
|

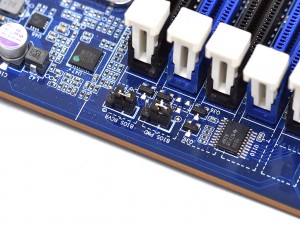

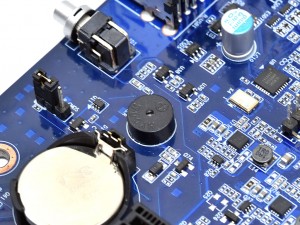

| ビープ音用のスピーカー | BIOSリカバリー用のジャンパー（画像左）とスーパーバイザーパスワードクリア用のジャンパー（画像右） |
|
|

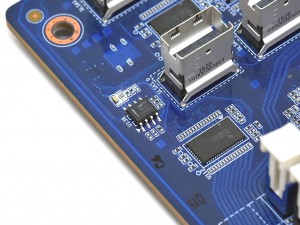

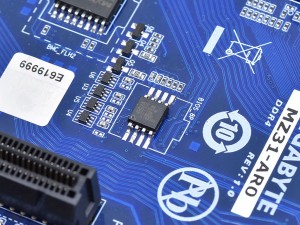

| DC/DCコンバータTI「TPS51367」 | BIOS ROMメモリMXIC「MX25L12873F」 |
|
|

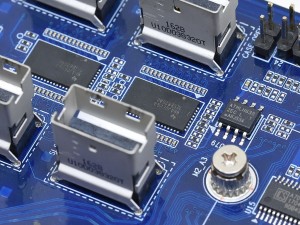

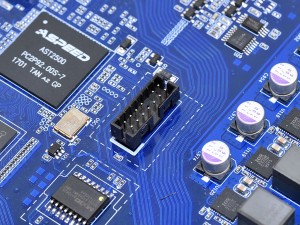

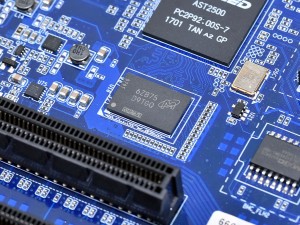

| ASPEED「AST2500」用のビデオメモリMicron「MT40A256M16GE-083E」 | 512MbitフラッシュメモリMCNIX「MX25L51245GMI-08G」 |
|
|

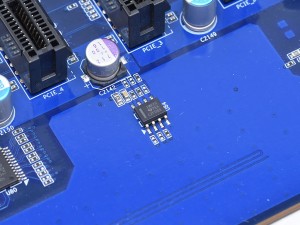

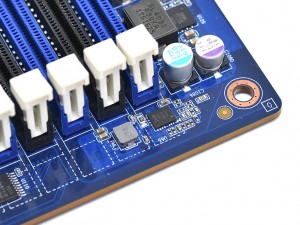

| デジタル温度センサーTI「TMP75」 | |
|
|
|

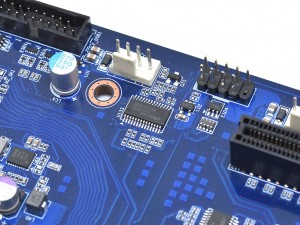

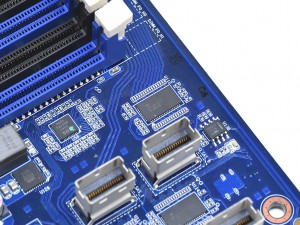

PCI-ExpressバッファチップIDT「9DB433AGLF」 |
|
|

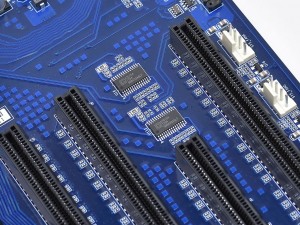

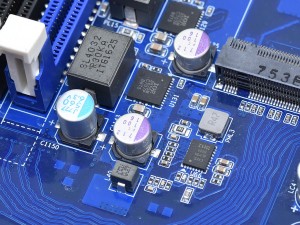

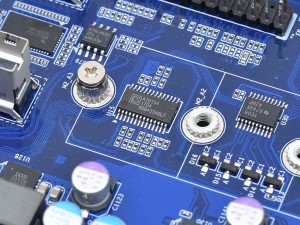

| RS232Cラインドライバ/レシーバTI「MAX3243」 | 8チャンネルI2CバススイッチNXP「PCA9548A」 |
|
|

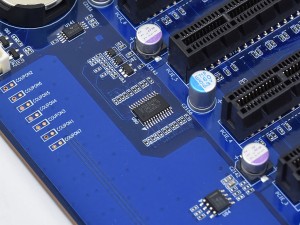

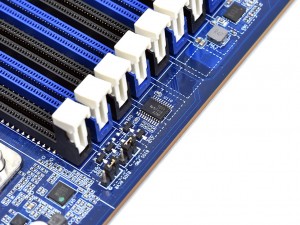

| 電圧トランスレータTI「TXB0108」 | 2チャンネルI2CバスマルチプレクサNXP「PCA9542APW」 |
|
|

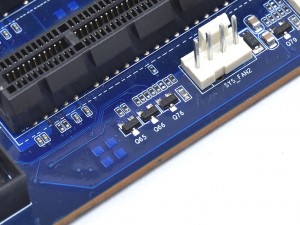

| 4pinファンコネクタは計7基搭載 | |
|
|

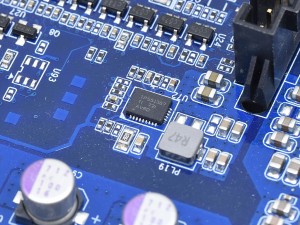

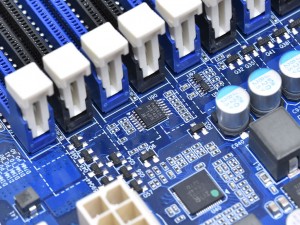

| DC/DCレギュレータIR「IR3898」 | |
|
|
|
|
| その他、詳細不明なチップやピンヘッダなどがいくつか搭載されていた | |
|

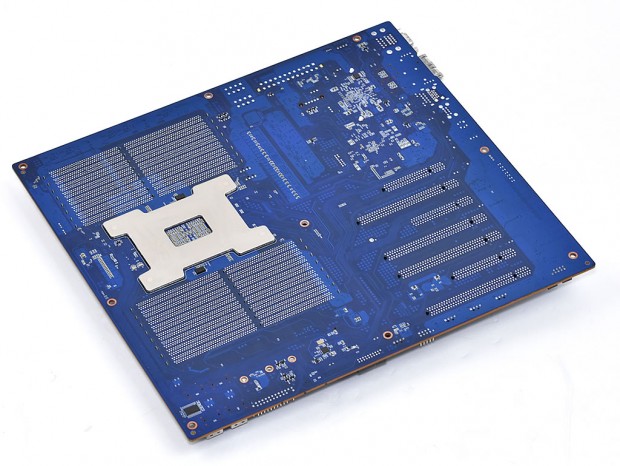

| 基板裏面には主要なICチップやコネクタ類は一切搭載されていない |
|
|

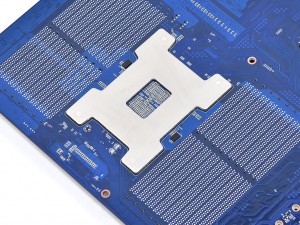

| CPUソケット部分にはメタル製のバックプレートを搭載 | サーバー製品らしく非常に厚さのある頑強なPCBを採用。CPUクーラーを搭載してもまったく基板が歪むことはなかった |
