エルミタ的速攻撮って出しレビュー Vol.615
2017.11.25 更新
文：テクニカルライター・藤田 忠
外装パネルはフロントを除いた3辺にある26個のネジを外すことで、取り外しできる。精密ドライバーが必要になるが、ノートPCなどでよくあるはめ込み式ではないので、比較的分解は簡単に行える。
|
| リアパネル→フロントとトップパネルの順で外していく |
|
|

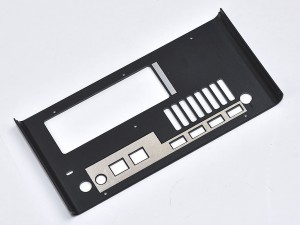

| フロントとトップパネル。取り外せば経年使用により付着した吸排気口のホコリが除去できる | I/O部に緩衝材が貼り付けられたリアパネル |
|

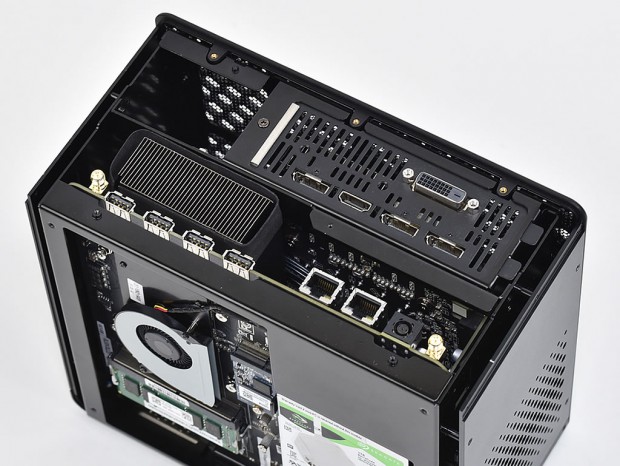

| リアパネルを取り外した状態。2スロット形状のグラフィックカードやCPUクーラー部が見える |
|
|
| グラフィックカードには、通常と同じPCI-Express補助電源を採用。外装パネルを外すことで、仕様や内部構造がいろいろとわかってくる | |
|

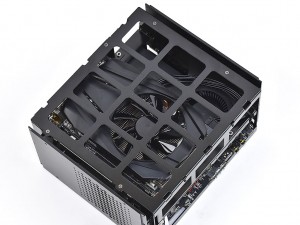

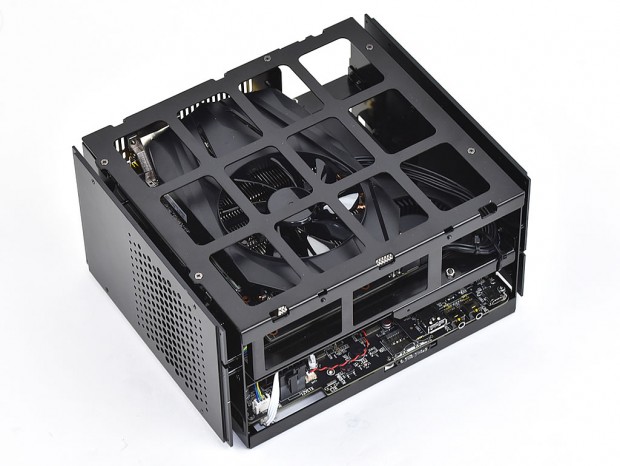

| 続いてトップフレームを外していく |
|
|

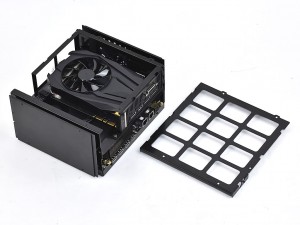

| 両サイドとリア側にある5カ所のネジを外すことで、トップフレームは取り外せる。続いて、両サイドパネルの凹部にあるネジを外そう | |
|
|

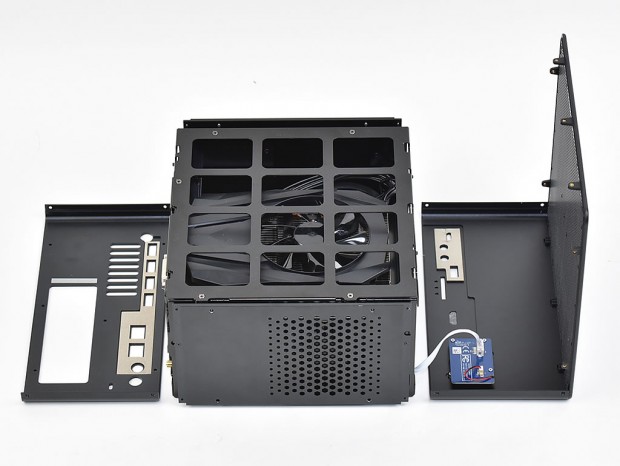

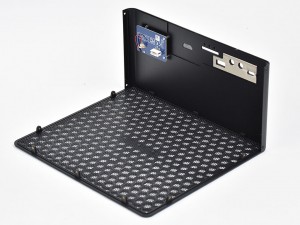

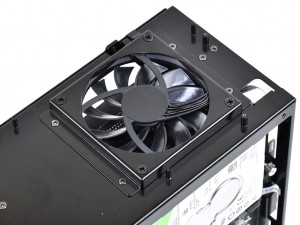

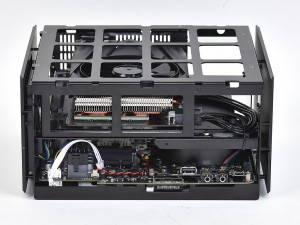

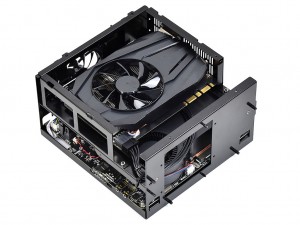

| 両サイドの外装パネルを外した状態。やっと筐体のフレームがお目見えだ | グラフィックカードが搭載される左サイド側には、80mm口径ファンが装備される |
