外観セッションの締めくくりとして、基板上のコネクタやICチップ類をまとめてチェックしていこう。
|
|

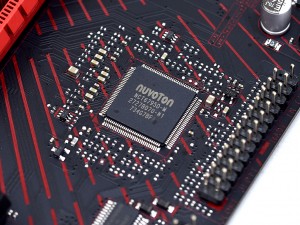

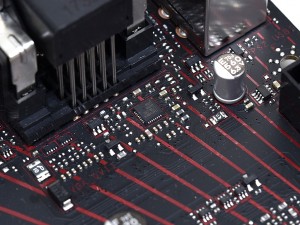

| ネットワークコントローラは低遅延かつ負荷の小さいIntel「I219V」 | I/OコントローラNuvoton「NCT6795D」 |
|
|

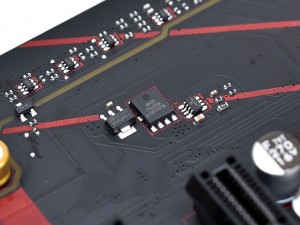

| DisplayPort-VGAコンバーターITE「IT6516BFN」 | ウルトラロードロップリニアレギュレータGStek「GS7133」 |
|
|

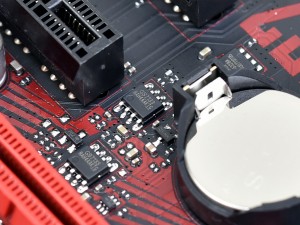

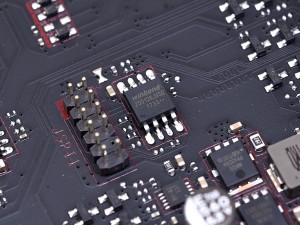

| RS-232Cドライバ/レシーバBCD「AZ75232GS」 | CMOS用フラッシュメモリWinbond「25Q128JVSQ」 |
|
|

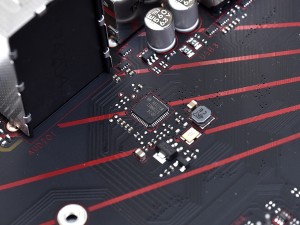

| 基板上のMOSFETにはNIKOS製「PK632BA」が多数実装されている | |
|
|

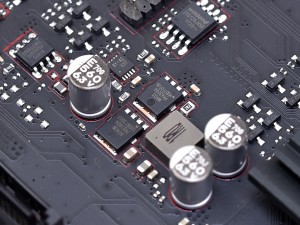

| 6つの4pinファンコネクタには、PWM/DC制御を可能にするファンコントローラNuvoton「3947SA」を搭載 | |
|
|

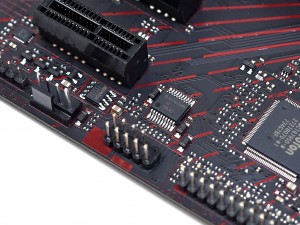

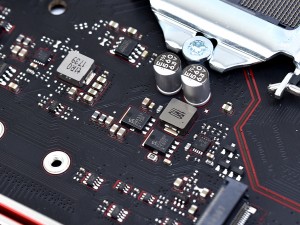

| 各種ピンヘッダ類は主に基板下側にまとめて配置されている | CPUの電源回路以外にも固体コンデンサなど高品質なコンポーネントを採用する |
|
電源コネクタの脇にはCPU/DRAM/VGA/BOOTの障害を確認できるLEDインジケータ「EZ Debug LED」が用意されている |
|

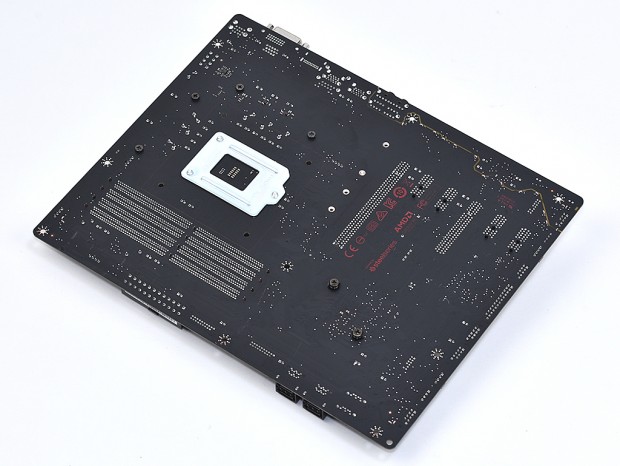

| 基板裏面にはCPUソケットのバックプレート以外に目立ったコンポーネントは搭載されていなかった |
