エルミタ的速攻撮って出しレビュー Vol.655
2018.05.03 更新
文：エルミタージュ秋葉原編集部 池西 樹
画像セッションのラストは、基板上に実装されているICチップやコネクタ類をまとめて紹介していこう。
|
|
ブラックとグレーの落ち着いたデザインを採用する「X470 Taichi Ultimate」だが、各所にあるRGB LEDをうまく活用すれば派手なイルミネーションPCへとガラリと印象を変えることができる |
|
|

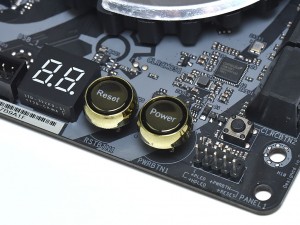

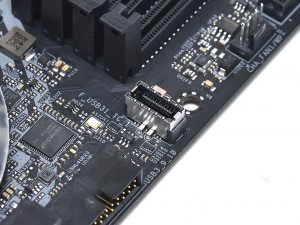

| 「Taichi」シリーズでは省略されることが多かった「Smart Switch」を完全装備 | フロントパネル用のUSB3.1 Gen.2 Type-Cコネクタ |
|
|

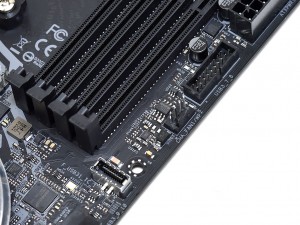

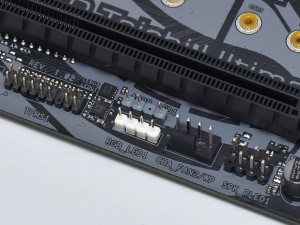

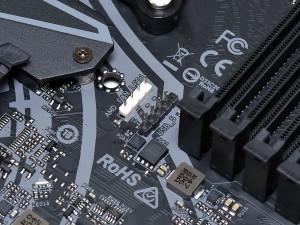

| 基板の下側に配置されたデジタルRGB LED（アドレッサブル）と標準RGB LEDピンヘッダ | メモリスロット脇にはCPUクーラー用のLEDピンヘッダとUSBピンヘッダを搭載 |
|
|

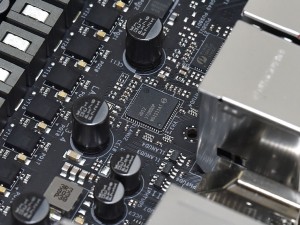

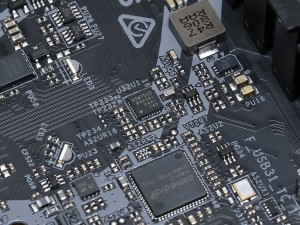

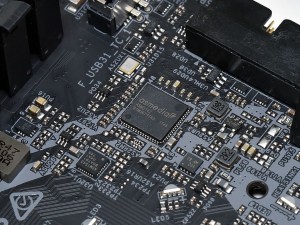

| ギガビットLANコントローラIntel「I211AT」 | USB3.1 Gen.2コントローラASMedia「ASM3142」 |
|
|

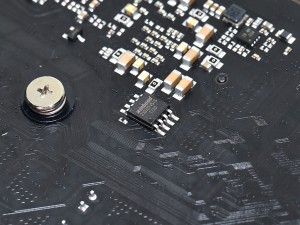

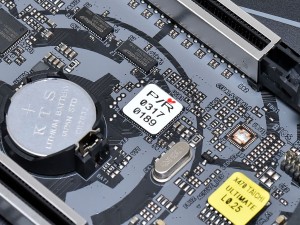

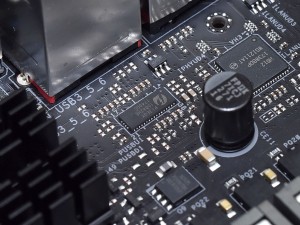

| シリアルフラッシュメモリMXIC「MX25U25645GMI00」 | USB3.1スイッチチップASMedia「ASM1543」 |
|
|

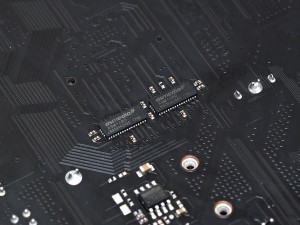

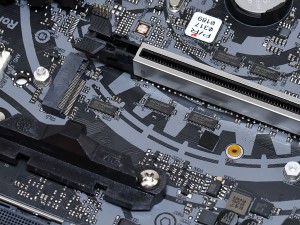

| PCI-Express3.0スイッチチップASMedia「ASM1480」 | |
|
|

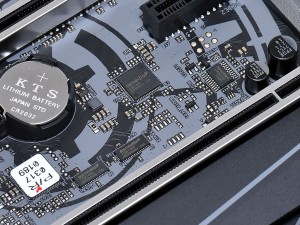

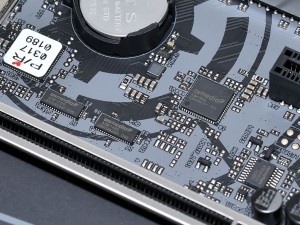

| SATA3.0（6Gbps）コントローラASMedia「ASM1061」 | PCI-ExpressパケットスイッチASMedia「ASM1184e」 |
|
|
| ファンドライバNuvoton「3947SA」 | |
|
|

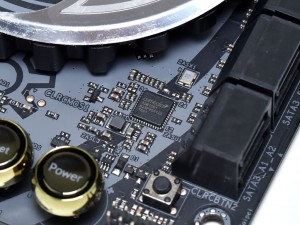

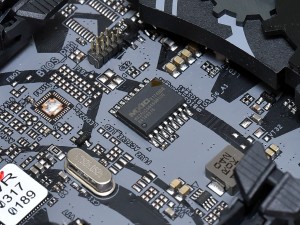

| USBリドライバPericom「PI3EQX」 | クロックジェネレータ「Hyper BCLK Engine II」 |
|

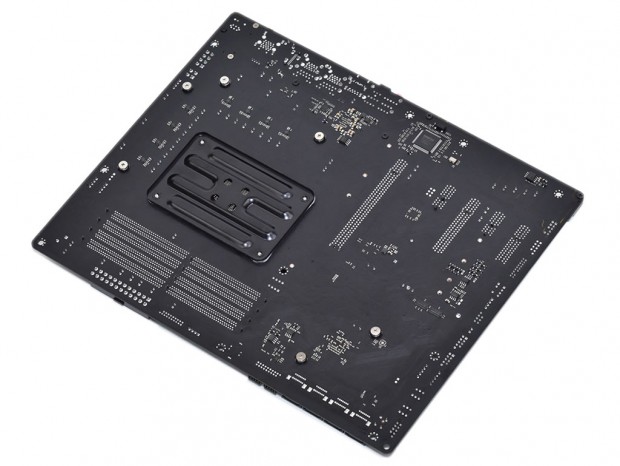

| 基板裏面にはCPUソケットのメタル製バックプレートのほか、I/OコントローラやTI製オペアンプ、ファンドライバなどが実装されていた |
|
|

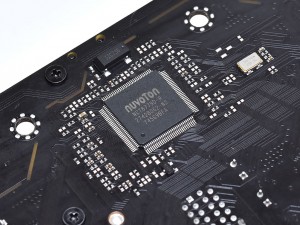

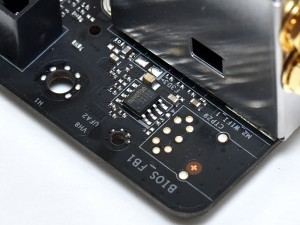

| I/OコントローラNuvoton「NCT6779D-R」 | シリアルフラッシュメモリWinbond「25Q32FVSIG」 |
|
|

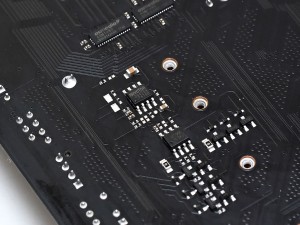

| PCI-Express3.0スイッチチップASMedia「ASM1480」 | ファンドライバNuvoton「3947SA」 |
|

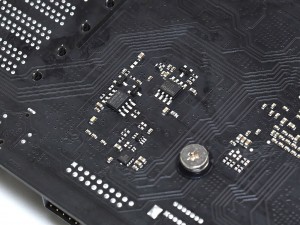

シリアルフラッシュメモリWinbond「25X10CLNIG」（画像左）と電圧レギュレータNuvoton「3101S」（画像右） |
