エルミタ的速攻撮って出しレビュー Vol.661
2018.06.03 更新
文：エルミタージュ秋葉原編集部 絵踏 一
外観セッションの締めくくりとして、基板上に実装された各種パーツやICチップ群をまとめてチェックしていこう。
|
|

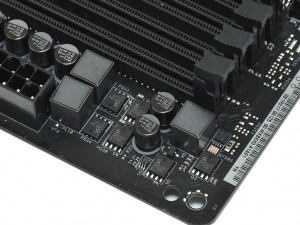

| メモリ周りにも搭載されている、「プレミアム50Aパワーチョーク」と「ニチコン製 12K ブラックコンデンサ」 | |
|

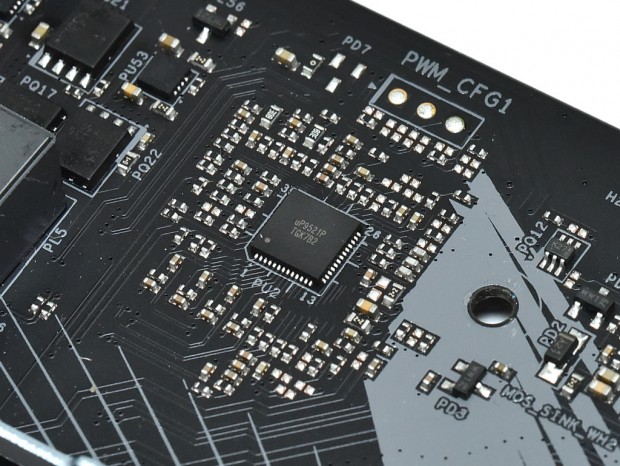

| PWMコントローラUPI「uP9521p」 |
|
|

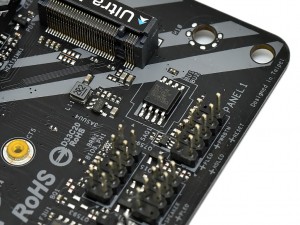

| 電圧レギュレータRichtek「RT9045」 | Macronix製BIOSチップ「MX25L12873F」 |
|

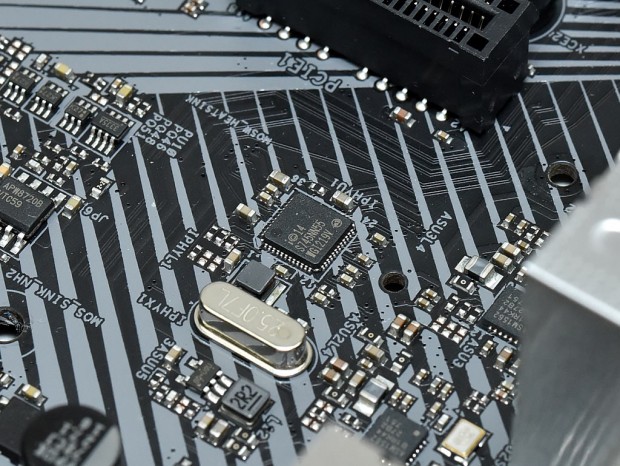

| Intel製ギガビットコントローラ「I219V」 |
|
|

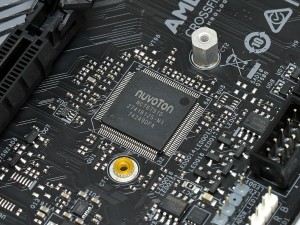

| I/OコントローラNuvoton「NCT6791D」 | LCDコントローラRealtek「RTD2168」 |
|
|

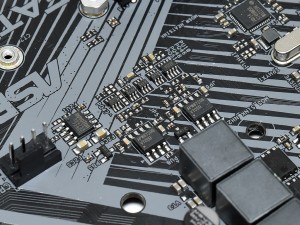

| PWMコントローラAnpec「APW8720B」 | |
|
|

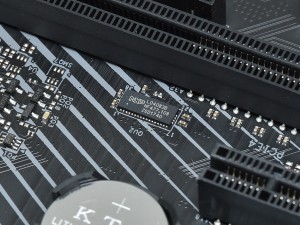

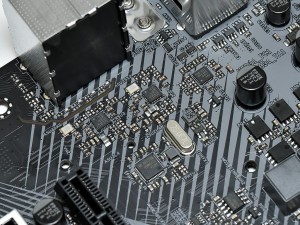

| PCI-Express3.0スイッチチップNXP「L04083B」 | |
|
|

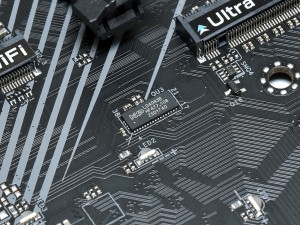

| USB3.1 Gen2対応のAsmedia製レギュレータ「ASM1562」×2とUSB3.1 Gen1対応の「ASM1543」 | USB2.0ハブコントローラGenesys Logic「GL850G」 |
|
|

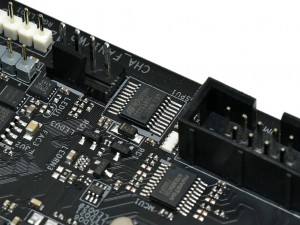

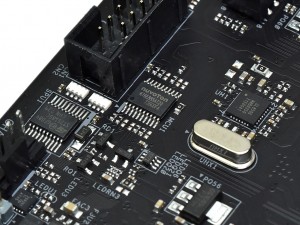

| Nuvoton製MCU「N76E885AT20」 | Nuvoton製ファンドライバ「3947SA」 |
|
RS-232ドライバ/レシーバSTMicroelectronics「ST75185C」 |
|

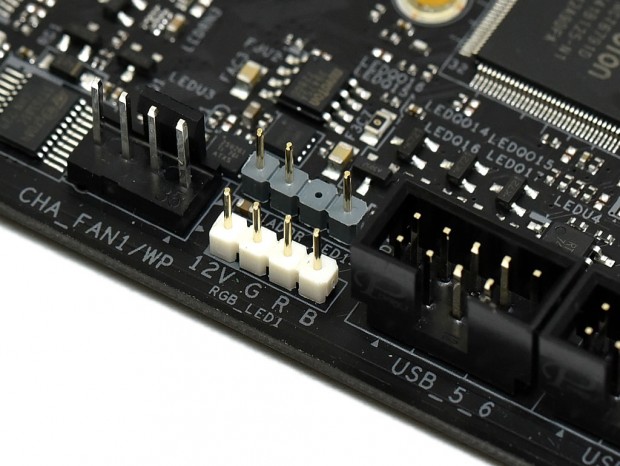

| アドレッサブル対応のデジタルRGB LED（上）と標準RGB LEDピンヘッダ（下） |
