ELNA製オーディオコンデンサを採用する独立構造のオーディオ回路

デジタルノイズを抑えるためメイン基板から分離した独立構造を採用するオーディオ回路。さらにコンデンサにはリーク電流がわずか3μAのELNA製オーディオグレードコンデンサを採用しており、ノイズの少ないクリアなサウンドを楽しむことができる。

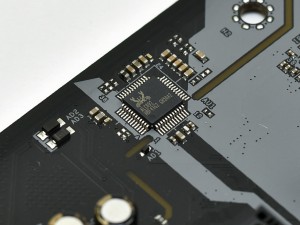

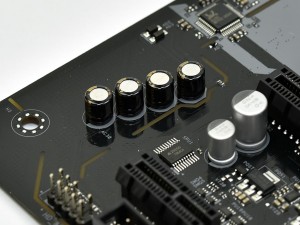

オーディオコントローラはRealtek「ALC892」を搭載	オーディオ回路にある4つのコンデンサはいずれもELNA製のオーディオグレード品を採用

オーディオ回路はデジタルノイズを防ぐため、メイン基板から独立した構造だ

必要な機能が一通り揃う「I/O Armor」で保護されたバックパネルインターフェイス

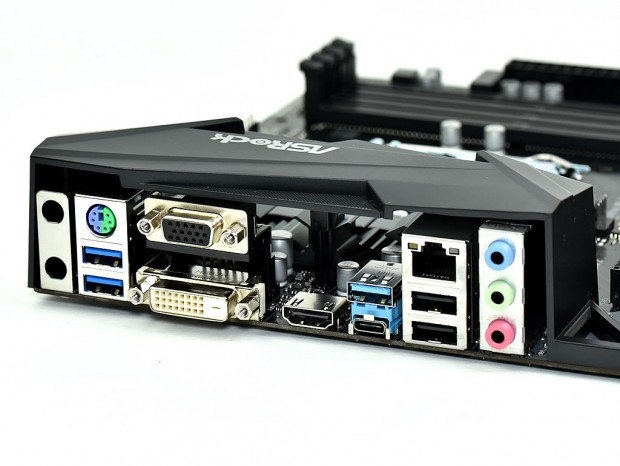

プラスチック製カバー「I/O Armor」で保護されたバックパネルインターフェイス。ネットワークは低遅延・低負荷なIntelチップによるギガビットLANで、USBはUSB3.1 Gen.2×2（Type-A/Type-C）、USB3.1 Gen.1×2、USB2.0×2の計6ポートを搭載。さらにHDMI×1、DVI-D×1、D-Sub×1の3系統のディスプレイ出力を備えるなど、メインストリーム向けとしては充実した構成だ。さらにM.2 2230にワイヤレスモジュールを搭載した場合のアンテナ用ホールもあらかじめ用意されている。

10ギガビットLANやThunderbolt 3など、ハイエンド向けインターフェイスを除けば必要なものはすべて網羅。近頃では省略されることも多いD-Subポートも用意され、古いディスプレイも直接接続することができる

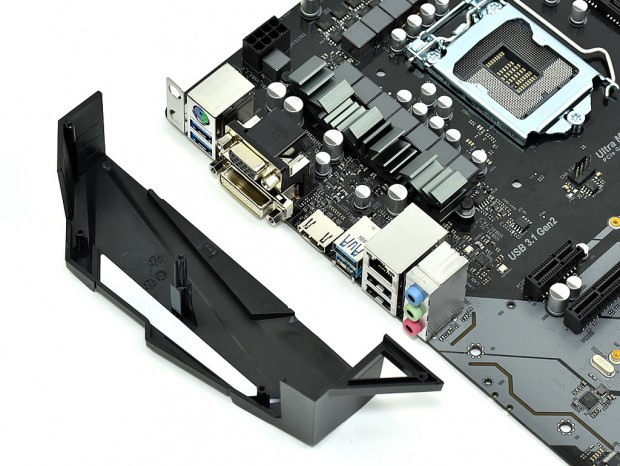

プラスチック製の「I/O Armor」は計5本のネジで基板に固定されていた
