エルミタ的速攻撮って出しレビュー Vol.681
2018.08.29 更新
文：エルミタージュ秋葉原編集部 池西 樹
画像セッションのラストは、「B450 AORUS PRO WIFI」の基板上に実装されたICチップやコネクタ類をまとめてチェックしておこう。
|

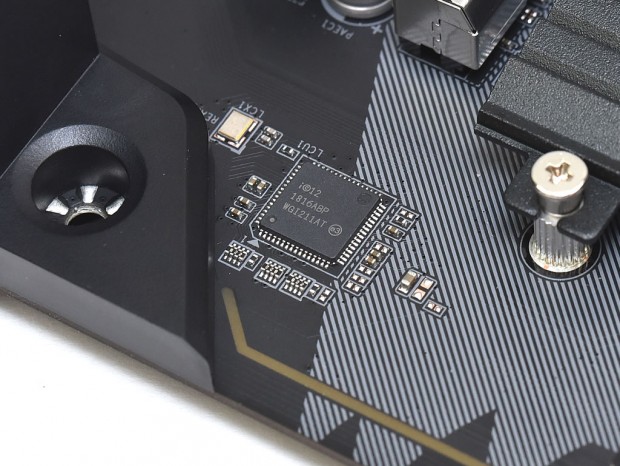

| ネットワークコントローラIntel「I211AT」 |
|
|

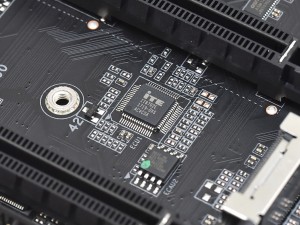

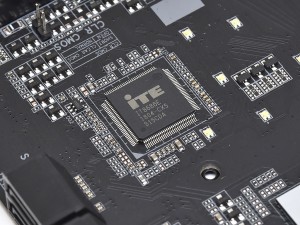

| I/OコントローラITE「ITC8686E」 | センサーコントローラITE「IT8792E」 |
|
|

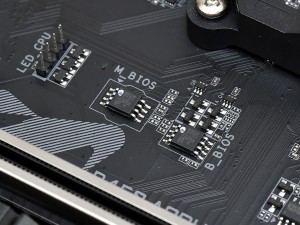

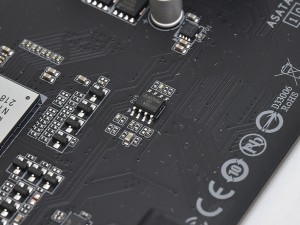

| CMOSシリアルフラッシュメモリMXIC「MX25L40006E」 | BIOS ROMはGIGABYTE製マザーボードではおなじみの「DualBIOS」 |
|
|

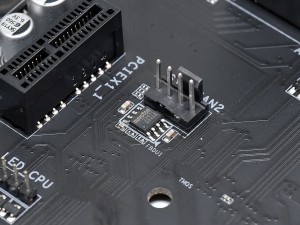

| 4pinファンヘッダには、ファンコントローラNuvoton「3947S」を搭載 | |
|
|

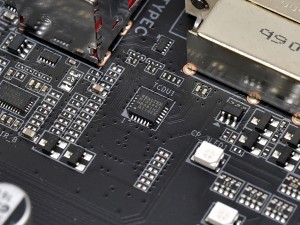

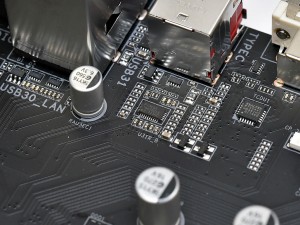

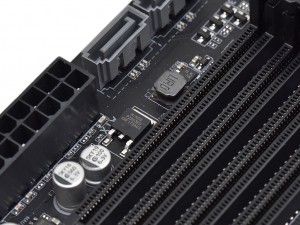

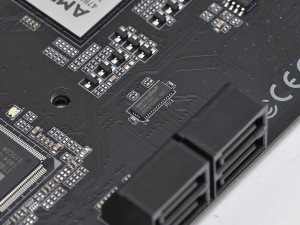

| USB3.1スイッチチップRealtek「RTS5441」 | USB3.1リドライバDIODES「PI3EQX」 |
|
|

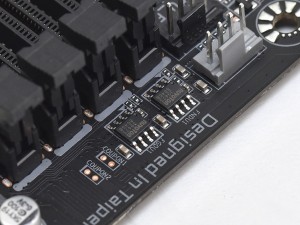

| ローパワーデュアルオペレーションアンプBCD「AS358」 | PWMマネジメントチップNuvoton「3103S」 |
|
|

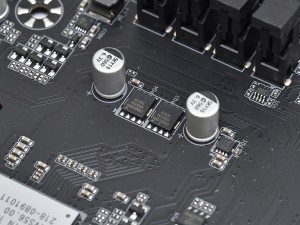

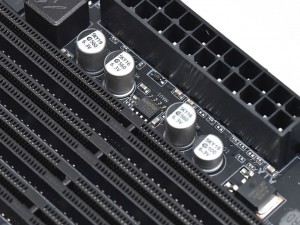

| オーディオ回路以外のコンデンサはすべて固体コンデンサで、NIKOS製MOSFETが多数実装されていた | |
|
|

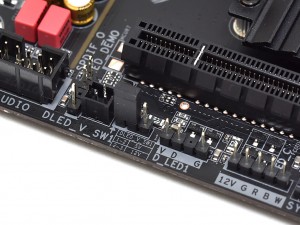

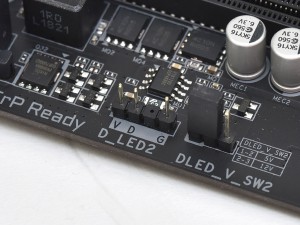

| RGB LED用のピンヘッダは、デジタル用LEDヘッダ×2、CPUクーラー用ヘッダ×1、RGBWヘッダ×1の計4基 | |
|
|
|

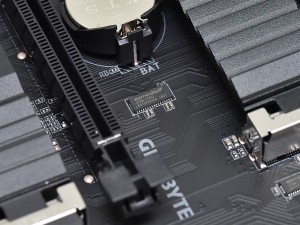

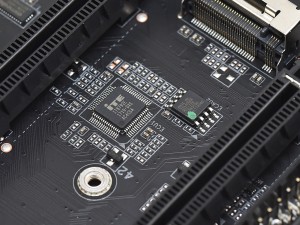

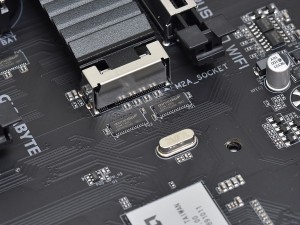

PCI-Express3.0スイッチ チップASMedia「ASM1480」. |
|
|

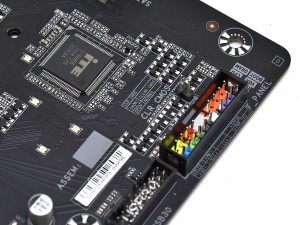

| 色分けされたフロントパネル用のピンヘッダ。製品に付属する「G Connector」（画像右）を使えば簡単に接続できる | |
|

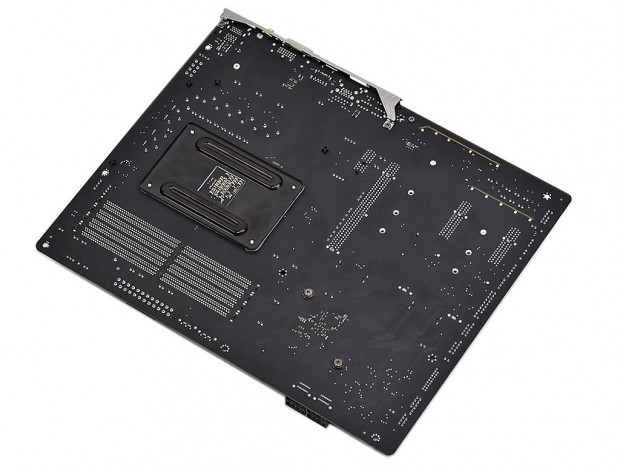

| 基板裏面には主要なコンポーネントは一切搭載されていなかった |
