エルミタ的速攻撮って出しレビュー Vol.685

Core Xのポテンシャルを引き出すTDP 300W対応のパワフルマザー、SuperO「C9X299-PG300」

2018.09.16 更新

文：エルミタージュ秋葉原編集部絵踏一

Supermicro SuperO ゲーミングマザーボード

基板上に実装されたチップやコントローラをチェック

最後は、基板上に実装されたICチップやコントローラ、コネクタの類をまとめてチェックしていこう。

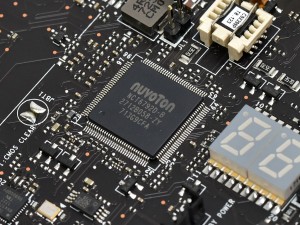

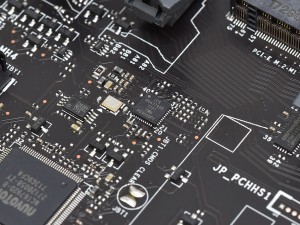

幅広いBCLK調整に対応するクロックジェネレータチップICS「6V41742B」	Nuvoton製I/Oコントローラ「NCT6792D-B」

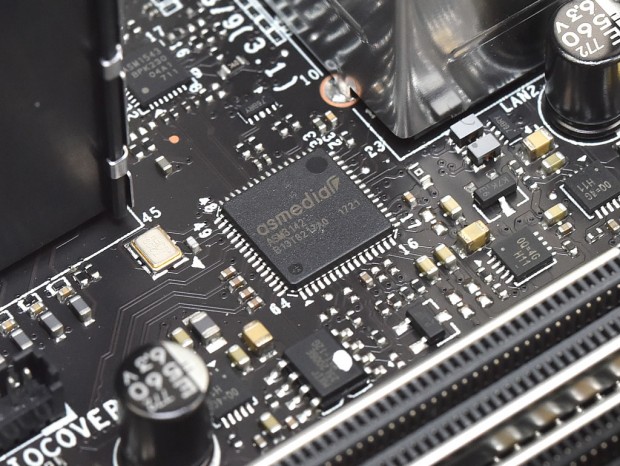

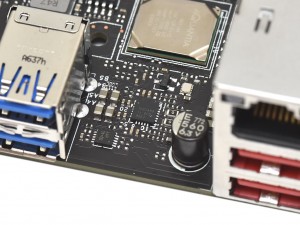

帯域幅16GbpsのASMedia製USB3.1 Gen.2コントローラ「ASM3142」

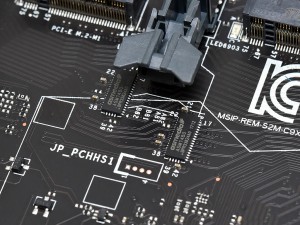

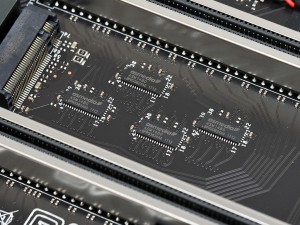

PCI-Express3.0スイッチチップASMedia「ASM1480」

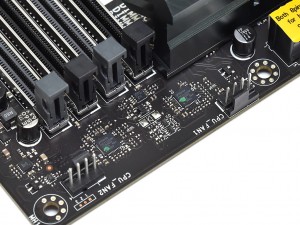

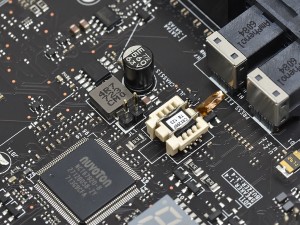

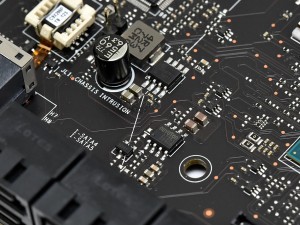

最大2A対応の電源レギュレータNuvoton「NCT3720S」	メモリスロットすぐ横に実装されている、メモリ回路のデジタルPWMコントローラーPrimarion「PXE1110CDM」


20A対応のD-CAPモード同期スイッチャー「TPS53353DQP」	LDO電圧レギュレータTI「TPS7A89」

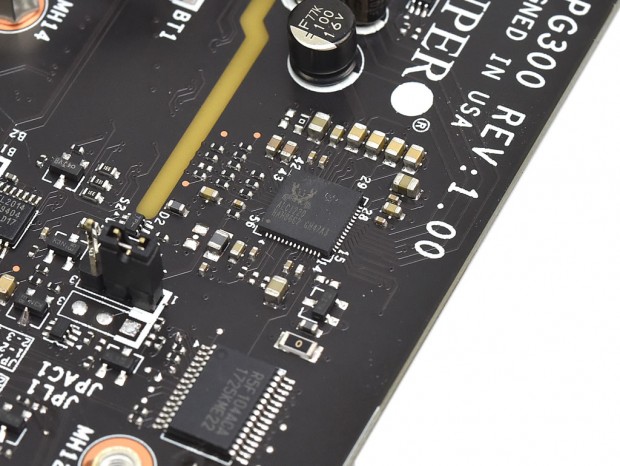

7.1ch HDオーディオに対応するRealtek「ALC1220」。オーディオ回路は主要エリアと基板レベルで分離する設計で、コンデンサにはオーディオ専用コンデンサが採用されている

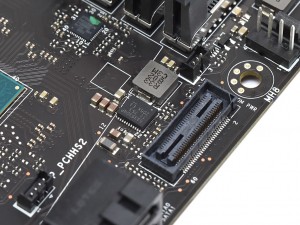

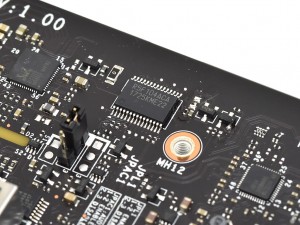

CISCフラッシュRenesas「R5F104ACA」	U.2ポート近くに実装されたBIOSチップ

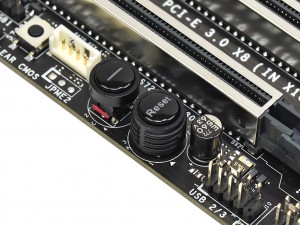

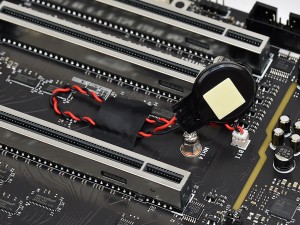

M.2スロット付近に固定されていた、BIOS給電用のボタン電池	電源ボタンとリセットボタンをオンボードで備える。オーバークロッカーには嬉しい装備だ

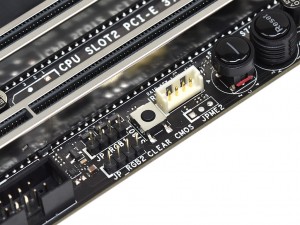

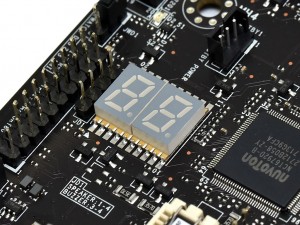

BIOSのPOSTコードを表示する「Status Code LED」。起動トラブルの際には、解決の指標になってくれる	CMOSクリア用の「CLEAR CMOS」ボタン。すぐ横にはRGBストリップ用のLEDピンヘッダが並んでいる
