電源ユニットを搭載してみる

ボトムカバー内部に収納する、電源ユニット。搭載テストには主要なケーブル以外をモジュラー式とした「Edison M 750W」（型番：FD-PSU-ED1B-750W）を用意。奥行き160mmの80PLUS GOLD認証モデルだ。

電源ユニット本体は背面の枠にネジ留め。これを2本のハンドスクリューでシャーシ側に固定する。ネジを緩めるだけで前後にスライドできるため、ケーブルの増設時などはたいへん重宝する

ボトムファンを増設しなければ、奥行きは300mmまでのサポート。さすがにそれほど長い電源ユニットは存在しないが、搭載後のケーブル抜き挿し作業分のストロークや、あまったケーブルの置き場を考えると、電源ユニット本体の奥行き+50mm以上のマージンが欲しいところ。その点「Define S2 Vision RGB」では搭載スペースに妨げるものがないため、十分に余裕がある。ボトムカバーが外れない事が前提のPCケースなら尚のこと、空きスペースは重要になってくる。

オールインワン型水冷ユニットを搭載してみる

CPUの冷却に、オールインワン型水冷ユニットを用意した。「Celsius S24」（型番：FD-WCU-CELSIUS-S24-BK）は、120mmファン2基を備える240mmサイズラジエター採用モデル。天板を「Top Fan/Radiator Bracket」に換装し、ラジエターの設置を行った。設置作業自体、特に注意点は見当たらないが、ラジエターの背面に隠れるため、メモリやATX12V電源コネクタ、冷却ファンコネクタ等は予め接続しておいた方がいいだろう。

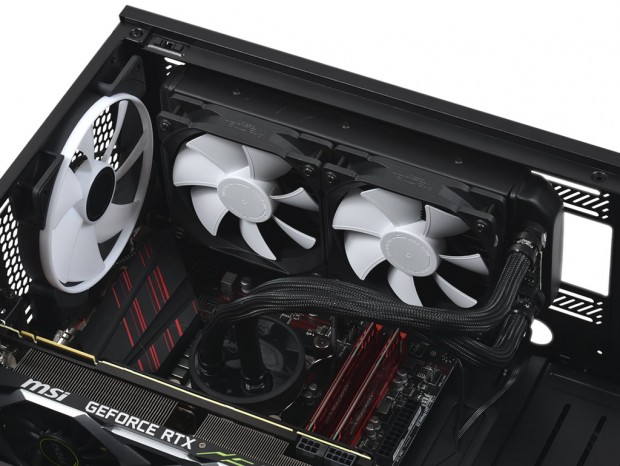

240mmサイズラジエターを「Top Fan/Radiator Bracket」に固定する場合、左サイドパネル寄りのネジ穴（スリット）を利用。できる限りマザーボードから遠いポジションにマウントする

ラジエター単体の厚さは31mm（長さ284mm、幅122mm）。ウォーターブロックとの距離も近く、チューブも無理なくレイアウトできた

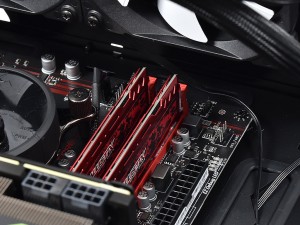

使用したメモリ高は実測32.5mm。120/130/360mmサイズラジエターならまだ余裕があるものの、140/280mmサイズラジエターの場合、メモリ高は最大35mmまでに制限される

DIY水冷に対する「Define S2 Vision RGB」の準備

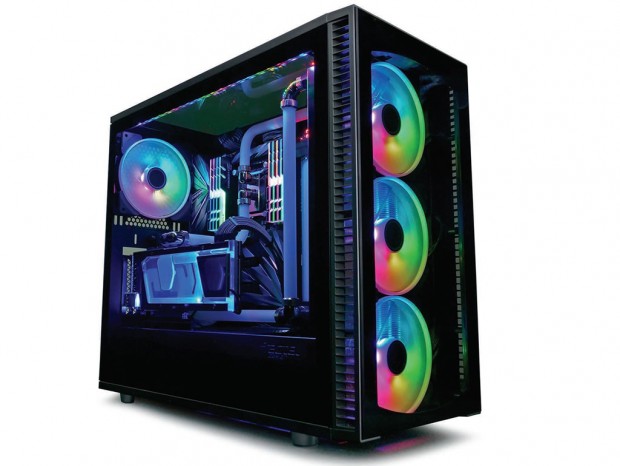

オールインワン型のほとんどはメンテナンスフリーで、誰でも手軽に導入できるメリットがある。一方でカスタマイズの楽しみや、レイアウトの自由度で勝る「DIY水冷」（本格水冷）の導入を検討するユーザーも多いだろう。ここでは熱心な自作派に向けた「Define S2 Vision RGB」の”DIY水冷への取り組み”をご紹介しよう。

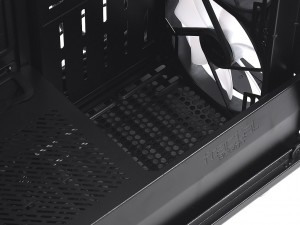

マザーボードトレイ右のエリアには、縦にスリットが設けられている。これは単なる装飾ではなく、付属の「Reservoir Bracket」を使う事で、リザーバーの設置ができる。さらにボトムカバー（シュラウド）天板にも同様にスリットを設け、リザーバーの横置きができるようになっている。また「PSU Shroud Plate」と名付けられたボトムカバー天板の前部は取り外しが可能。長尺タイプのリザーバー設置時や、前面にラジエターを増設する場合は開放状態にする必要がある。

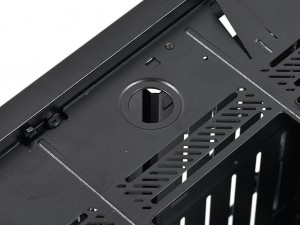

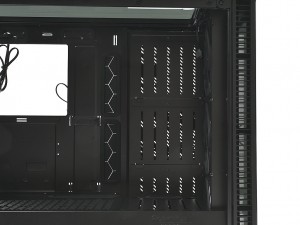

「Top Fan/Radiator Brack」には注排水口（Fillport）増設用の穴を用意。固定用の穴部分の厚さは2mm、直径は25.4mm	リザーバーが設置できるマザーボードトレイ右エリア。スリットに「Reservoir Bracket」をネジ留めして使用できる

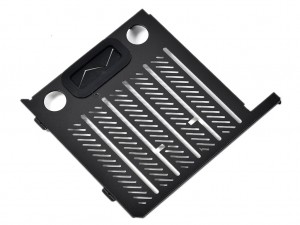

「PSU Shroud Plate」は、シャーシ側フロントパネル左側と、マザーボードトレイ背面側計2本のネジで固定されている。フロント部にラジエターを設置する場合もこれを取り外す事になる
