エルミタ的速攻撮って出しレビュー Vol.758
2019.07.26 更新
文：エルミタージュ秋葉原編集部 池西 樹
続いてCFD「PG3VNF」シリーズを画像でチェックしていこう。コンポーネントはコントローラのほか、表・裏それぞれに1枚のキャッシュ用DRAMと、2枚のNANDフラッシュを搭載する両面実装デザイン。またフォームファクタは最も一般的なM.2 2280で、コネクタ形状はM-Keyを採用する。
|
| 表面にはコントローラ、2枚のNANDフラッシュ、1枚のキャッシュメモリを搭載 |
|
| プロダクトシールを剥がして裏面も確認。こちらには2枚のNANDフラッシュと1枚のキャッシュメモリが実装されていた |
|
| コントローラは2TB、1TBモデルともPhison「PS5016-E16」を採用 |
|
|

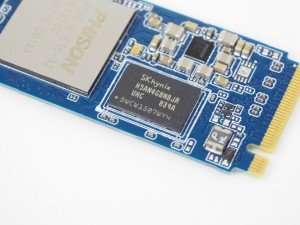

| 2TBモデルのNANDフラッシュは、容量512GBの東芝製3D TLC NAND「TABHG65AWV」 | キャッシュメモリはSK HynixのDDR4 1GBを2枚搭載 |
|
|

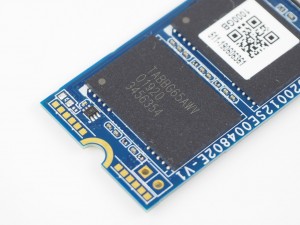

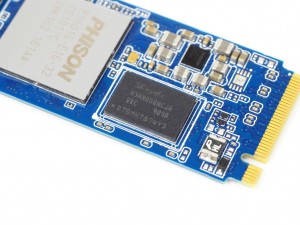

| 1TBモデルのNANDフラッシュは、容量256GBの東芝製3D TLC NAND「TABBG65AWV」 | キャッシュメモリはSK HynixのDDR4 512GBを2枚搭載 |
|

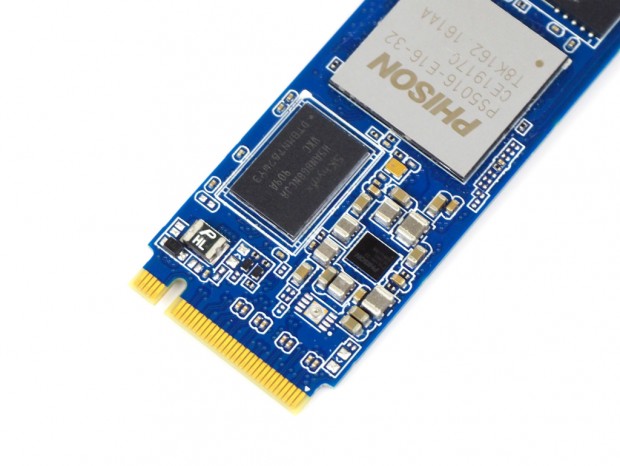

| コネクタ形状はNVMe M.2 SSDで一般的なM-Keyから変更なし。PCI-Express3.0（x4）との下位互換も維持されており、従来のマザーボードでも利用できる |
