エルミタ的速攻撮って出しレビュー Vol.765
2019.08.15 更新
文：エルミタージュ秋葉原編集部 池西 樹
画像セッションのラストは、付属品をまとめてチェックしておこう。組み込みに必要なリテンションやネジ、ケーブル類は用途ごとにシールが貼り付けられたジッパー袋に区分けされ、戸惑うことなく組み込みを行えるよう配慮されていた。
なおDeepcool「CASTLE 240RGB V2」のマニュアルを確認すると、付属品ごとにパーツ名は記載されておらず、番号で分類されていた。そこで、今回はマニュアルを元に付属品の用途と番号を紹介していく。
|
|
| 「No5/バックプレート」：リバーシブルタイプで、Socket TR4/AM4以外のAMDプラットフォームと、LGA20xx以外のIntelプラットフォームで使用する | |
|
|

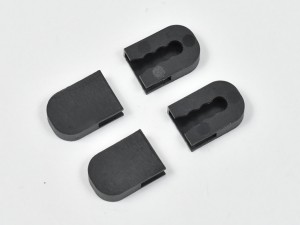

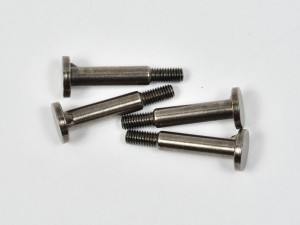

| 「No6/バックプレート固定ネジ（×4）」：バックプレートをマザーボードに固定するとともに、ウォーターブロックの固定にも使用する | 「No7/プラスチック製キャップ」：「No5/バックプレート」に、「No6/バックプレート固定ネジ」を固定する際に使用 |
|
|

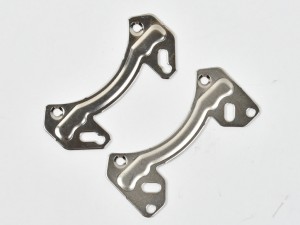

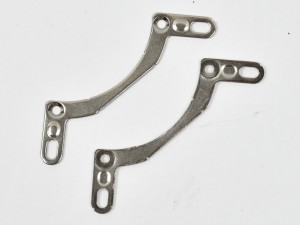

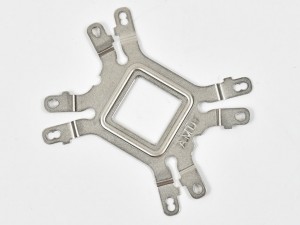

| 「No15/Intel用リテンション（x2）」：Intelプラットフォーム時にウォーターブロックにネジ止めして使用 | 「No17/AMD用リテンション1」「No18/AMD用リテンション2」：AMDプラットフォーム時にウォーターブロックにネジ止めして使用 |
|
|

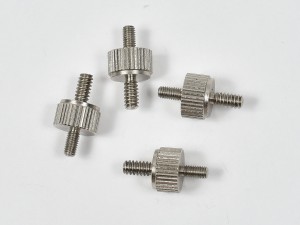

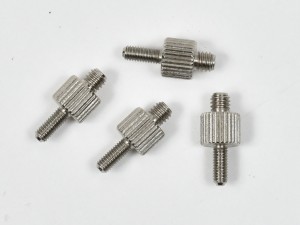

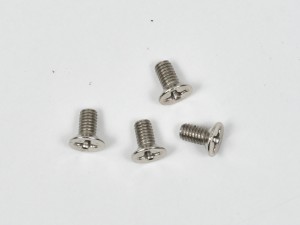

| 「No16/Intel LGA20xx用ネジ（x4）」：LGA20xxプラットフォームのマザーボード側台座に固定する | 「No19/AMD Socket AM4用ネジ（x4）」：Socket AM4用プラットフォームのマザーボード側台座に固定する |
|
|

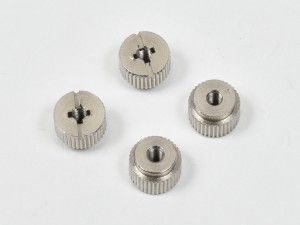

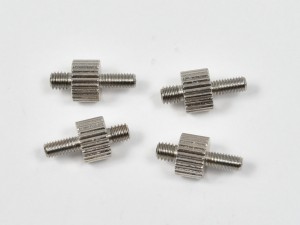

| 「No20/AMD Socket TR4用ネジ（x4）」：Socket TR4用プラットフォームのマザーボード側台座に固定する | 「No9/ウォーターブロック固定用ネジ（x4）」：ウォーターブロックに装着したリテンションを固定する際に使用 |
|
|

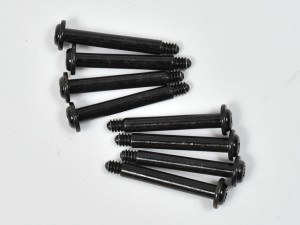

| 「No8/リテンション固定用ネジ（x4）」：ウォーターブロックにリテンションを装着する際に使用 | 「No3/ファン固定用ネジ（x8）」：ラジエターにファンを装着する際に使用 |
|
|

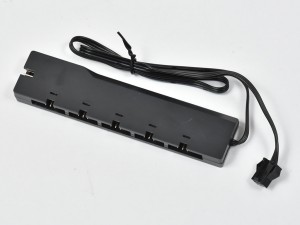

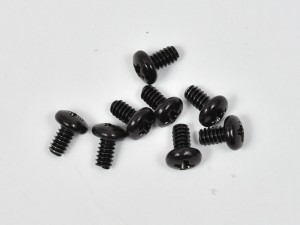

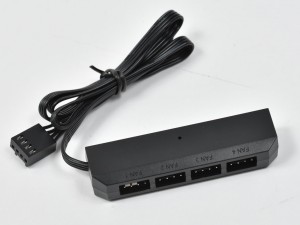

| 「No4/ラジエター固定用ネジ（x8）」：PCケースにラジエターを装着する際に使用 | 「No14/ファンハブ」：最大4台のファンをまとめて制御できるファンハブ |
|
|

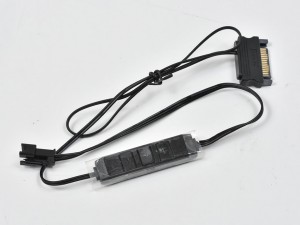

| 「No11/RGBハブ」：最大6台のアドレサブルRGB機器をまとめることができるハブ | 「No10/アドレサブルRGBコントローラ」：発光パターンやスピードを調整できるアドレサブルRGBコントローラ |
|
|

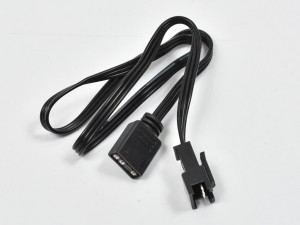

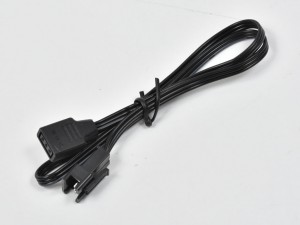

| 「No13/アドレサブルRGB（5V/D/G）変換アダプタ」：3pinのアドレサブルRGBコネクタを5V/D/Gに変換するアダプタ | 「No12/アドレサブルRGB（5V/D/NC/G）変換アダプタ」：3pinのアドレサブルRGBコネクタを5V/D/NC/Gに変換するアダプタ |
|
「インストールマニュアル」：解説文は一切なく、イラストのみで組み込み手順が分かるようになっていた |
