直方体のスタイリッシュなアルミニウム製ラジエター

水流抵抗を抑えたという直方体のスタイリッシュなデザインのラジエターは240mmサイズ。素材はアルミニウム製で、フィンはクーラント液の通路を境につづら折に13列が並んでいた。なお外形寸法は277×120×27mmで、240mmラジエターとしては標準的だ。

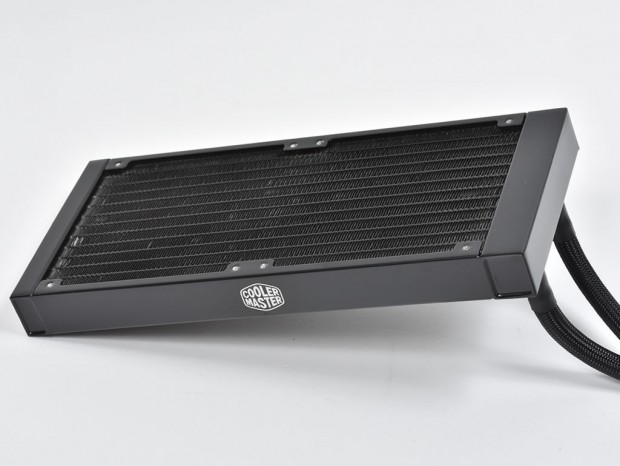

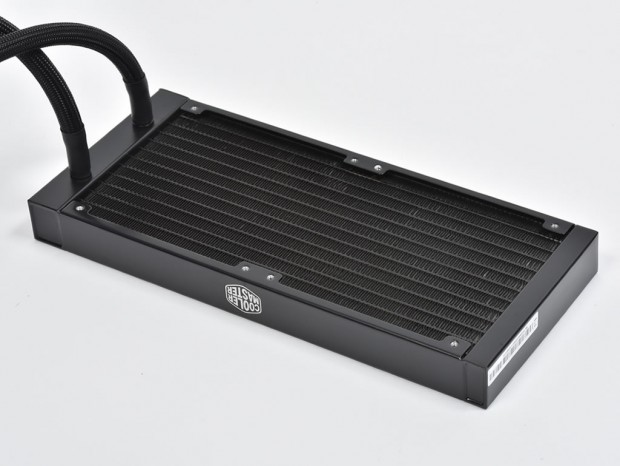

120mmファンを2基並べて搭載する240mmラジエター。周囲を保護するため直方体のメタル製カバーを実装する

ラジエターの左右にはリザーバータンクのスペースが余分に必要になるため、購⼊する前にPCケースのク リアランスを確認しておこう

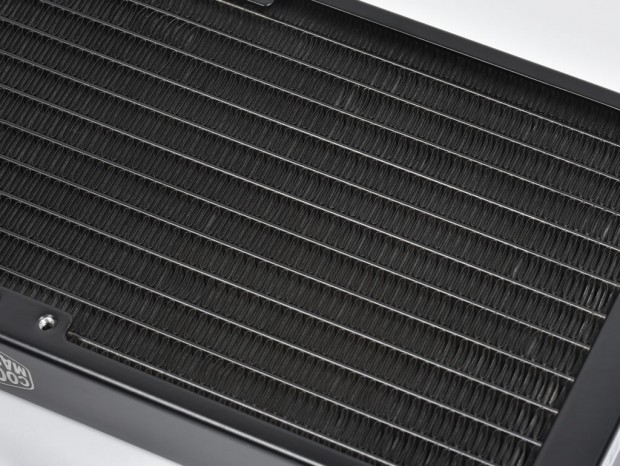

ラジエターフィンは繊細で簡単に曲がってしまう。着脱時には触らないよう注意して作業を行おう

しなやかに曲がるスリーブ付FEPチューブ

ラジエターとウォーターブロックを結ぶウォーターチューブには、周囲をスリーブで保護した、耐久性と柔軟性に優れるFEP（フッ素樹脂）素材が採用されている。太さは実測で約10mm、長さは実測約400mmで、接合部分はクーラント液が蒸発しないよう熱収縮チューブで処理されていた。

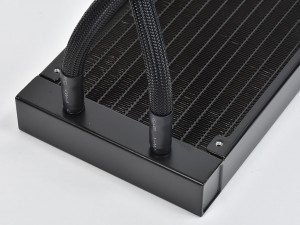

ウォーターブロック側、ラジエター側とも接合部分は熱収縮チューブで処理されていた

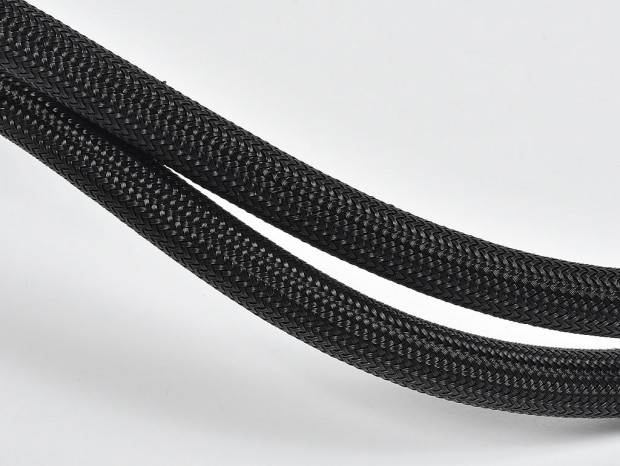

スリーブ付のFEPチューブ。しなやかに曲げることができ、マザーボードに搭載するときも反発して困ることはなかった

回転時のブレを抑制した専用スクエアファン

ラジエターを冷却するのは、MTTF 16万時間の高耐久120mm口径スクエア形状ファンで、ドラム部分にはアドレサブルRGB LEDを内蔵している。また光を透過するクリアなインペラは7枚仕様で、外側には回転時のブレを減らし、より安定した動作ができるというリングが装着されていた。なお電源コネクタは4pin PWM、回転数は最大2,000rpm±10％、風量は最大60.95CFM、静圧は最大2.33mmH2O±10％、騒音値は最大27dBAとされ、その静音性には大いに期待ができそうだ。

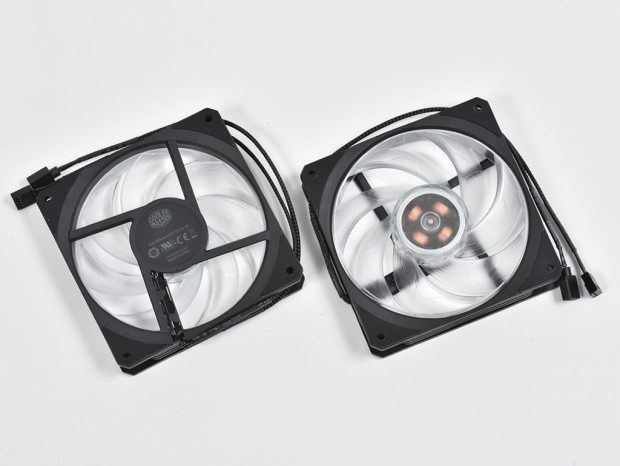

「MasterLiquid ML240P Mirage」のために設計されたスクエア形状の120mm口径ファン

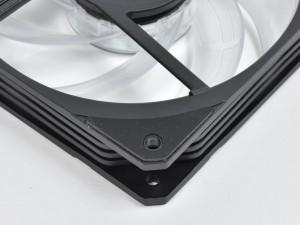

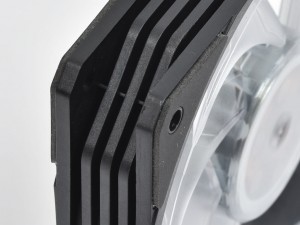

フレームはリブ無しで、ラジエターと接触する四隅には防振ゴムが貼り付けられていた

コネクタは4pin PWMとアドレサブルRGB LEDを制御する3pinの2種類
