エルミタ的速攻撮って出しレビュー Vol.786
2019.10.17 更新
文：エルミタージュ秋葉原編集部 池西 樹
詳細確認が終わったところで、付属品を総チェックしておこう。組み込みに必要なリテンション、ネジ、グリス、ケーブルなどは用途ごとにジッパー袋で大別されている。なお「MasterLiquid ML240P Mirage」の付属品には個別に名称は付けられておらず、マニュアルには、組み込みに使用するパーツはアルファベットが、専用コントローラ「ARGB2 LED CONTROLLER」関連のパーツには数字が表記されていた。そこで今回はマニュアルを元に、付属品のアルファベットおよび数字と“何に使用するパーツか”を解説していく。
|
|
| 「B/バックプレート」：ウォーターブロックを固定する台座のベースとなるバックプレート。プラスチック製で、IntelおよびAMDで表裏を変えるリバーシブルタイプ | |
|
|
| 「C/AMD用リテンション」（×2）：AMDプラットフォームで使用するリテンション | 「D/Intel用リテンション」（×2）：Intelプラットフォームで使用するリテンション |
|
|

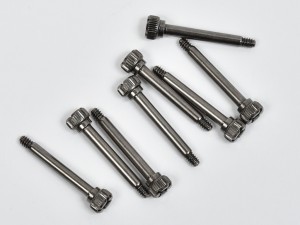

| 「E/Intel用プラスチック製キャップ」（×4/左）と「F/AMD用プラスチック製キャップ」（×4/右） | 「G/Intel用ウォーターブロック固定ハンドスクリュー」（x4）：Intelプラットフォームで、台座にリテンションを固定するハンドスクリュー |
|
|

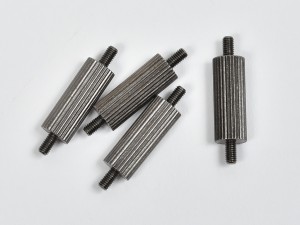

| 「H/AMD用台座ネジ」（x4）：AMDプラットフォームで、バックプレートとリテンションを固定する台座ネジ | 「I/Intel用台座ネジ」（x4）：Intelプラットフォームで、バックプレートとリテンションを固定する台座ネジ |
|
|
| 「J/Intel LGA20xx用台座ネジ」（x4）：Intel LGA20xxプラットフォームで、リテンションを固定する台座ネジ | 「K/台座固定ネジ」（x4）：バックプレートに台座ネジを固定するネジ |
|
|
| 「L/Socket TR4用リテンション固定ネジ」（x4） | 「M/ラジエター固定ネジ」（x8）：PCケースにラジエターを固定するためのネジ |
|
|
| 「N/リテンション固定ネジ」（x4）：ウォーターブロックに「C」「D」のリテンションを固定するネジ | 「O/AMD用ウォーターブロック固定ハンドスクリュー」（x4）：AMDプラットフォームで、台座にリテンションを固定するハンドスクリュー |
|
|

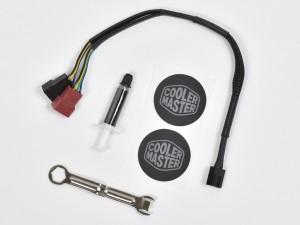

| 「P/ファン固定ネジ」（x8）：ラジエターにファンを固定するネジ | 「Q/サーマルグリス」「R/4pinファン分岐ケーブル」の他、ステッカーと六角レンチが付属 |
|

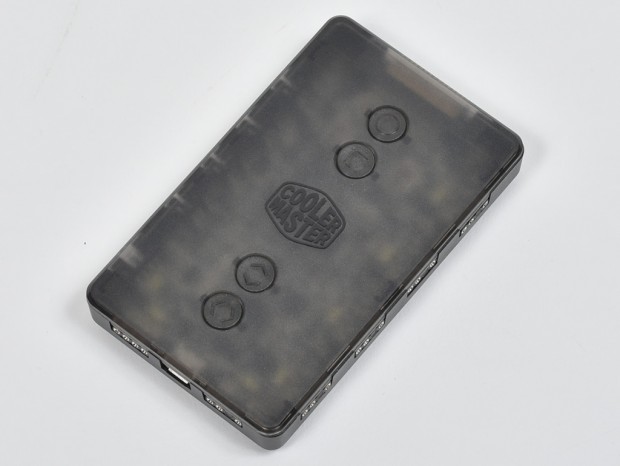

| 「S/ARGB 2 LED CONTROLLER」：ソフトウェア制御の他、本体のボタンでもアドレサブルRGB LEDの発光パターンやカラーを変更可能 |
|
|
| 「ARGB 2 LED CONTROLLER」の裏面にはマグネットが内蔵され、ケース内部に固定可能 | |
|
イラストのみで組み込み手順が分かるユーザーズマニュアルと保証情報 |
|
|
| 「1-1/USB Type-A-9pinヘッダ変換ケーブル」：「1-2」をマザーボード上のピンヘッダに接続するケーブル | 「1-2/microUSB-USB Type-A変換ケーブル」：コントローラ本体に接続するケーブル |
|
|
| 「2」：コントローラとマザーボードのアドレサブルRGB LEDピンヘッダを接続するケーブル | 「3」：コントローラと冷却ファンのアドレサブルRGB LEDピンヘッダを接続するケーブル |
|
|
| 「4」：コントローラとマザーボードのRGB LEDピンヘッダを接続するケーブル | 「5」：コントローラとマザーボードのリセットピンヘッダを接続するケーブル |
|
|
| 「6」：コントローラとケースのリセットボタンを接続するケーブル | 「7」：コントローラとウォーターブロックの4pin PWMコネクタを接続するケーブル |
|
|
| 「8」「9」：アドレサブルRGBおよびRGBピンヘッダのオスメス変換アダプタ | 「10」：コントローラとRGB LEDデバイスを接続するケーブル |
