ケーブルマネジメント機構

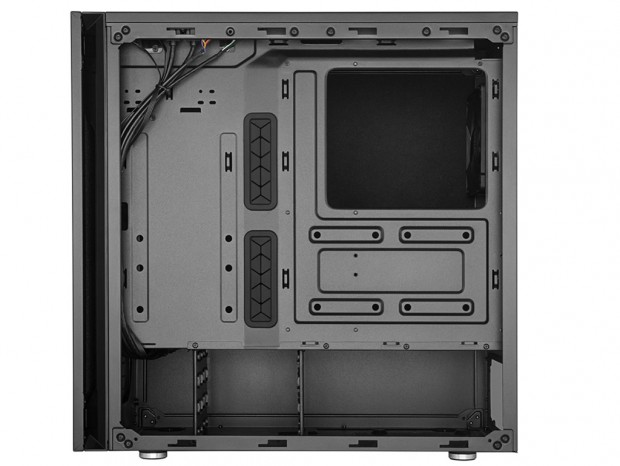

ストレージ収納スペースとしても利用されている、マザーボードトレイ背面。その裏配線スペースを主とした、ケーブルマネジメント機構をチェックする。

まずはマザーボード側面に沿ってグロメット付きスルーホールが2つレイアウトされているが、よく見ると段差が設けられている事に気が付くだろう。これはマザーボードトレイ表裏を行き来するケーブルが、ストレスなく往来できるよう工夫された箇所。その他、結束バンドを留めるフックも要所に設けられ、裏配線がし易いように設計されている。

資料によると、ストレージ収納部を兼ねた裏配線スペースは18～26mmが確保されているという

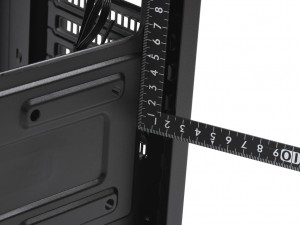

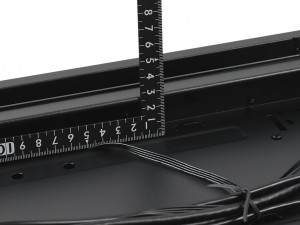

3.5インチHDD搭載エリアの裏配線スペースは実測で約25mm程度	2.5インチSSD搭載エリアの裏配線スペースは実測で約23mm程度

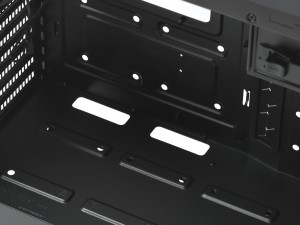

ボトムカバー上部には、マザーボード上の各コネクタ付近にスルーホールを装備	ATX24pinコネクタ等を通すには十分なグロメット付きスルーホールを2つ装備

Cooler Master「Silencio S600」の付属品総点検

外装周りおよび内部構造を一通りチェックしたところで、組み込みに必要な付属品をチェックする。「Silencio S600」では、モデル特有のネジやパーツを複数使用する。汎用品で代用できないパーツも含まれているため、作業中はもとより、将来的な拡張時などを考慮し、大切に保管しておこう。
　なおネジ類はひとまとめに、シャドウベイユニット用レールやストレージ固定用のゴムは、バラバラの状態で、ジッパー袋に詰め込まれている。さらにトップパネルの遮音カバーと防塵フィルタは別箱に梱包され、ボトムカバー天板部にワイヤーでくくりつけられていた。

ちなみに付属品の個別パーツ名はマニュアルに記載がなく、一般的な名称を記した。またカッコ内は同梱数を表す。

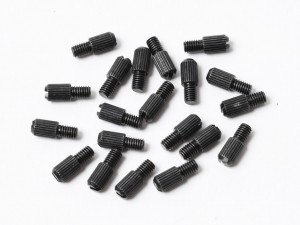

六角ソケット(x1)	六角インチネジ(x13)

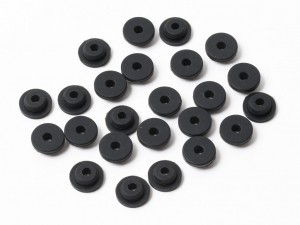

SSDスクリュー(x20)	スクリュー固定用ゴム(x24)

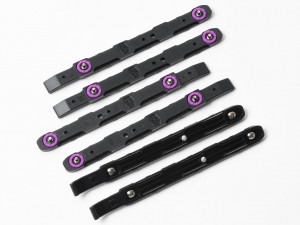

HDDスクリュー(x4)	HDD固定用レール(x6)

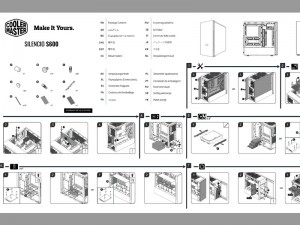

結束バンド(x10)	マニュアル

アクセサリーBOX（マグネット着脱式防塵フィルタと遮音カバー用）	マグネット着脱式防塵フィルタと遮音カバー
