ドーターカード方式の高音質オーディオ「ROG SupremeFX」

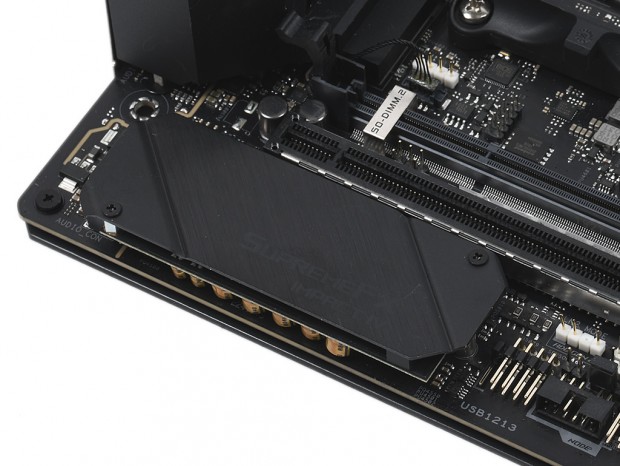

アルミニウム製シールドで保護された「SupremeFX Impact IVオーディオカード」を搭載

ゲーミングマザーボードで重要なオーディオ回路は、7.1ch対応のオーディオコーデック「SupremeFX S1220」と、112db DNR/-94dB THD+Nのフロント出力を可能にするESS「ES9023P High Definition DAC」を搭載した高品位オーディオ「ROG SupremeFX」だ。信号干渉を抑えるため「SupremeFX Impact IVオーディオカード」と呼ばれるドーターカードにより実装されており、ニチコン製のプレミアムオーディオコンデンサや、スイッチングMOSFETを採用することで、自然で没入感のあるサウンドを実現している。

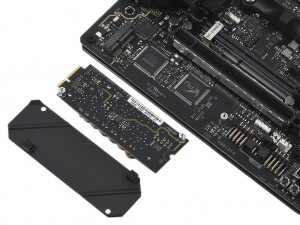

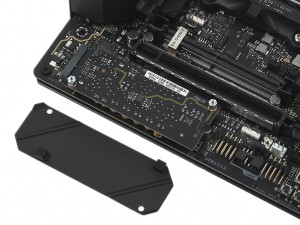

「SupremeFX Impact IVオーディオカード」はM.2風の独自スロットに実装

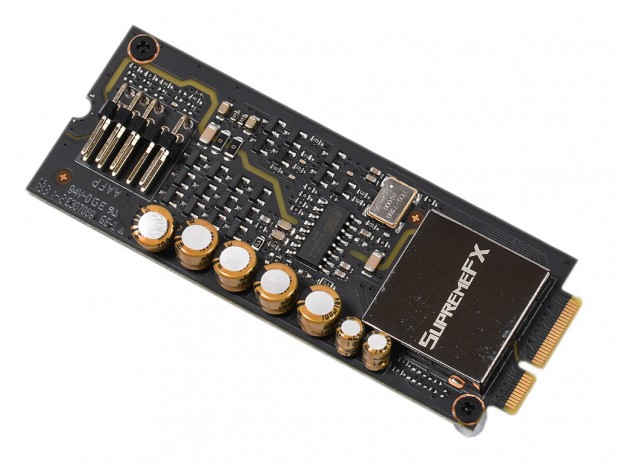

基板表面にはTexas Instrumentsのデュアルオーディオアンプ「R4580I」を搭載

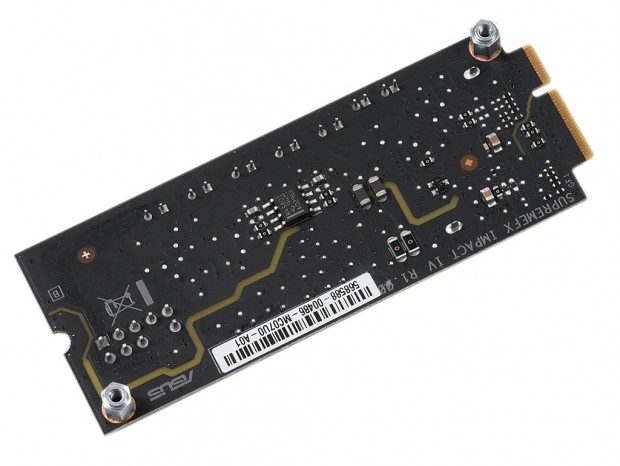

裏面にはオーディオコーデックやD/Aコンバータの他、オーディオグレードのニチコン製プレミアムコンデンサ、フロントオーディオ用の金メッキピンヘッダなども実装

「Sonic Rader III」を使えば、ゲーム内の音を画面上にグラフィカルに表示可能

「プレマウンテッドI/Oシールド」を採用するリアインターフェイス

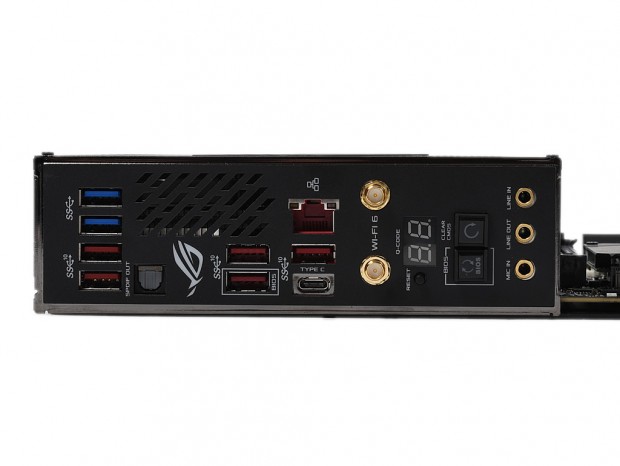

リアインターフェイスには、紛失の心配がない一体型バックパネル「プレマウンテッドI/Oシールド」を採用

「プレマウンテッドI/Oシールド」と呼ばれる、一体型バックパネルを採用するリアインターフェイスは、USB3.2 Gen.2×6（Type-A×5/Type-C×1）、USB3.2 Gen.1×2、ギガビットLAN×1、光オーディオ端子×1、オーディオ端子×3に加え、「Impactコントロールカード」やWi-Fi 6用のアンテナポートを搭載。ギガビットLANポートはサージによる耐久性を高めた「Anti-surge」仕様で、金メッキのオーディオ端子にはLEDによって光るギミックが実装されている。

「プレマウンテッドI/Oシールド」には、ヒートシンクファンの排気用にスリットが設けられている

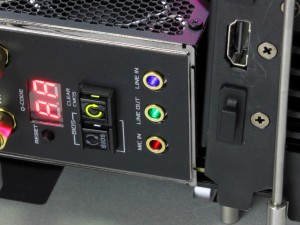

暗いところでもコネクタを接続しやすいようオーディオ端子にはLEDを内蔵	製品にはWi-Fi 6用の大型外部アンテナが付属

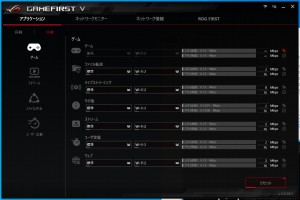

「GameFirst V」を使えば、ネットワークの状態が把握できる他、アプリケーションごとに帯域の優先度も設定できる
