強化ガラス製左サイドパネルと、通気孔付き右サイドパネル

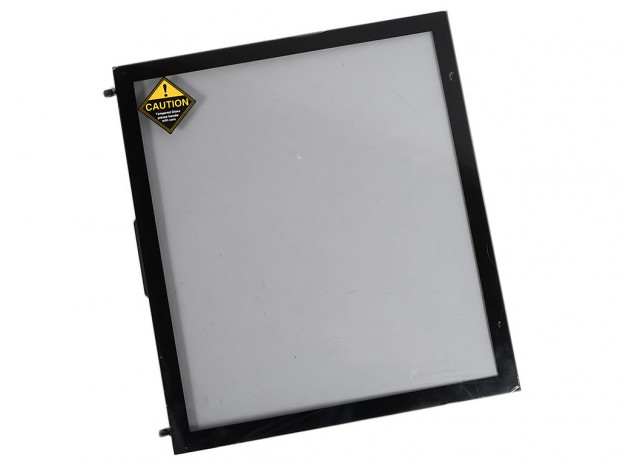

左サイドパネルは強化ガラス製。ややスモーク掛かった4mm厚で、ガラス面は実測で幅約365mm、高さ約415mm。左右にはスチール製のプレートが装着されており、後方には背面固定式の脱落しないシャーシ固定用ハンドスクリューが装備されている。

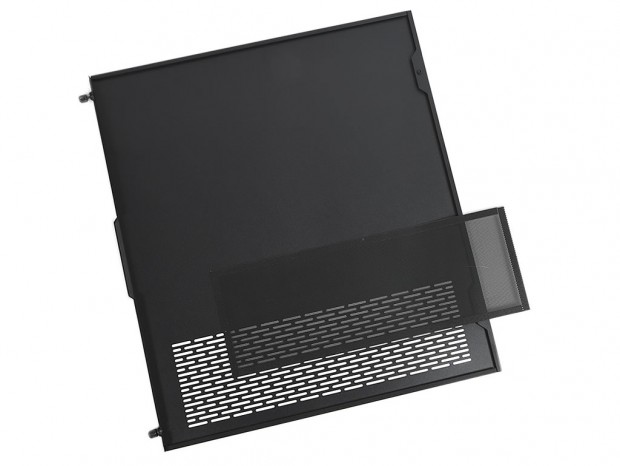

右サイドパネルはスチール製で、下部には実測で幅約345mm、高さ約100mmのスリットを用意。内側からは幅約365mm、高さ約130mmのマグネット固定式防塵フィルタが装着されている。これが「DF600 FLUX」の特徴でもあるグラフィックスカード冷却用ファンの外気取り込み口になっている。なおシャーシへの固定は左サイドパネル同様、脱落しない2本のハンドスクリューが用いられていた。

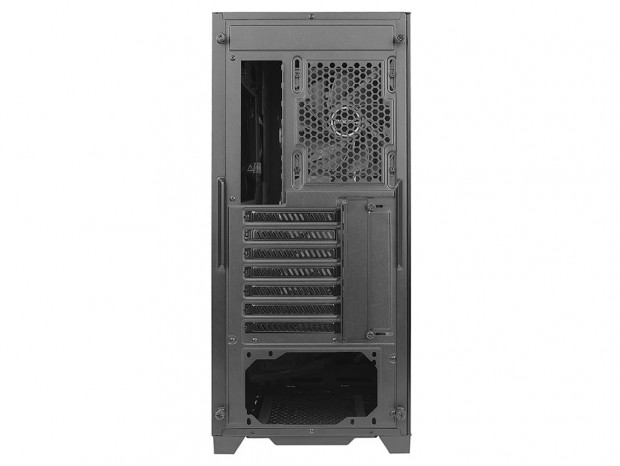

リアパネルデザイン

組み込み後はなかなか見る機会がない、リアパネルをじっくりと確認しておこう。まず上段右側には標準装備品の120mmファンと通気孔、その左手はマザーボードバックパネル用のカット。中段左手にはスリット付きの独立した拡張スロットが積み重なり、最下段を占有している開口部は、電源ユニットの搭載スペースになる。極めてオーソドックスなスタイルで、内部レイアウトが奇をてらう設計ではない事が分かる。

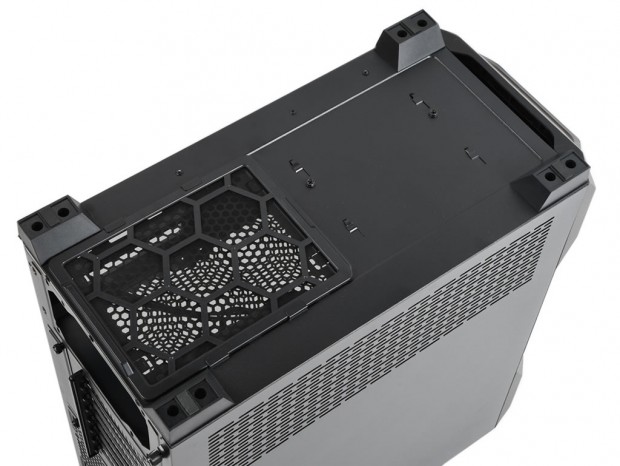

スライド着脱式防塵フィルタを備えたボトム面

背面にも増して、組み込み後は目にする機会がないボトム面。四隅にはプラスチック製の台座があり、それぞれには滑り止めのゴムが装着されていた。なおゴムのサイズはかなり控え目な実測約20x10mm。台座の設置面積のおよそ4分の1程の大きさしかなくやや心許ない。安定性の確保や十分な滑り止めとしての役割を果たすには、せめて設置面を全てカバーしてほしいところ。ちなみに台座高は実測で約20mmとなり、設置面との空間が確保されている。

その他には、後方にスライド着脱式の防塵フィルタを装備。言うまでもなく、ボトムマウントの電源ユニット内蔵冷却ファンのためのもの。フィルタの奥行きは実測約190mmだった。

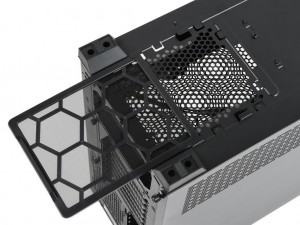

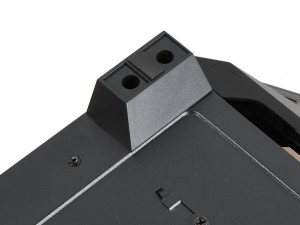

防塵フィルタは後方スライド着脱式	ABS樹脂製の台座はインチネジでシャーシに固定されていた
