エルミタ的速攻撮って出しレビュー Vol.1039
2021.08.16 更新
文：エルミタージュ秋葉原編集部 池西 樹/撮影：松枝 清顕
|
続いてHHHLフォームファクタモデルである「M10PY」をチェックしていこう。これまでの製品と同じく、NVMe M.2 SSDの本体とPCI-Express（x4）の変換基板で構成され、基板表面には変換基板からはみ出る大型のヒートシンクを標準装備。またサイドにはLEDイルミネーション機能を備える。なおカードサイズ（ブラケット・コネクタ部含まず）は実測長さ185mm、幅72mm、厚さ22mmで、付属のブラケットを使えばロープロファイルにも対応する。
|
|
| ブラケットはフルハイトとロープロファイルの2種類が付属。また拡張スロット固定用のネジも同梱されている | |
|
| 変換基板を超える、大型のアルミニウム押出成形による流線型ヒートシンクを搭載。表面には熱伝導率の高いグラフェンコーティングが施されている |
|
| 裏面には主要なコンポーネントは一切実装されていない。またヒートシンク固定用ネジの1本はシールで封印されていた |
|
バスインターフェイスはPCI-Express4.0（x4）に対応 |
|
| 4本のネジを外し、ヒートシンクを外すと変換基板上のM.2スロットに搭載されたSSD本体が確認できる |
 |
| ヒートシンクのSSD接触部分には、効率よく熱を移動するためのサーマルパッドを貼り付け |
|
|
| PLEXTORロゴ用のホワイトLED（画像左）や、イルミネーションバー用のアドレサブルRGB LED（画像右）はいずれも基板上に実装 | |
|
アドレサブルRGB LED用のコントローラMing Shen「6K5830UA0」 |
|
|
| コントローラやNANDフラッシュは「M10PG」「M10PGN」と全く同じ。DRAMキャッシュはMicron製だが、容量は同じ2GBだ | |
|
|
| 変換基板のM.2スロット部分にも黒色のサーマルパッドが貼り付けられていた | |
|
|
|

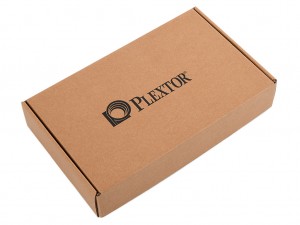

| 化粧箱と内箱の2層構造のパッケージ。サイズは実測幅285mm、高さ173mm、奥行き55mmで、パッと見はエントリークラスのグラフィックスカードと言った印象 | |
