ファン・LEDコネクタのレイアウトをチェック

ここでは実際にPCを組み立てる際の使い勝手を左右する、ファンコネクタやLEDコネクタの数やレイアウトをチェックしていこう。

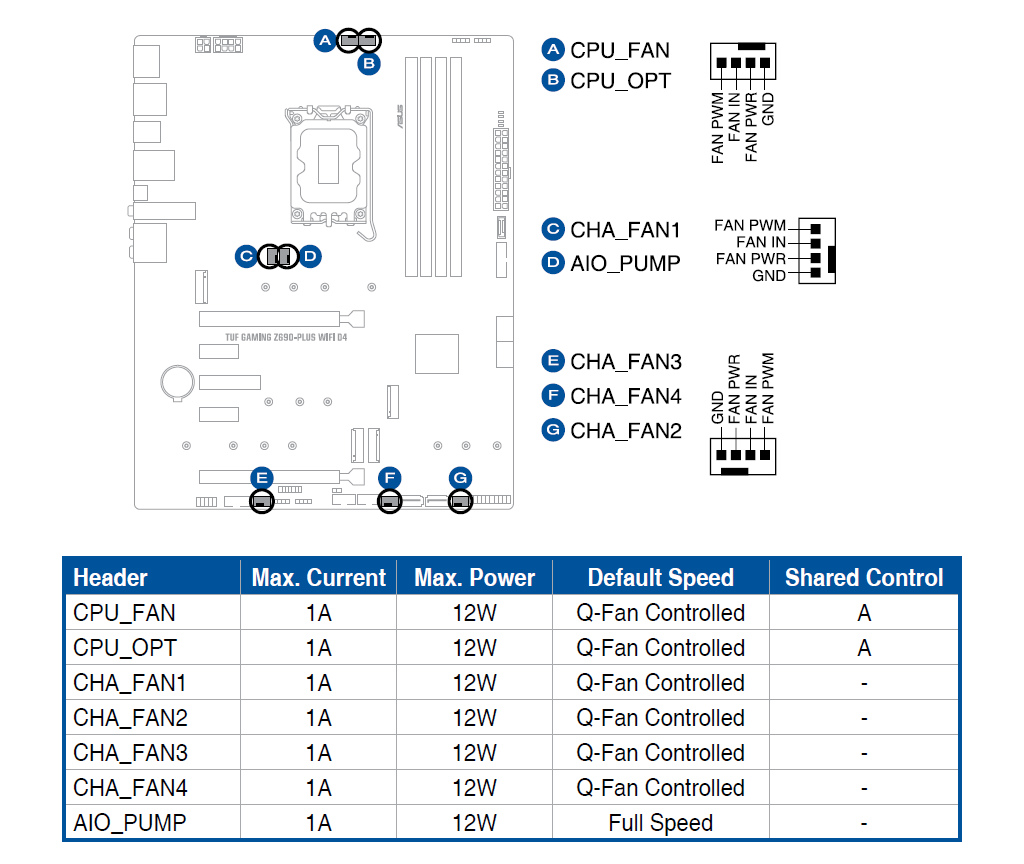

計7基の4pinファンコネクタを搭載。なお「CPU_FAN」と「CPU_OPT」は連動しているため、「FanXpert4」で制御できるのは6基のファンコネクタになる

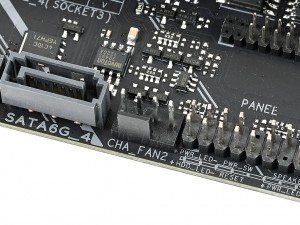

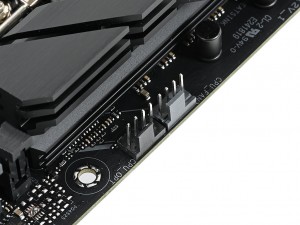

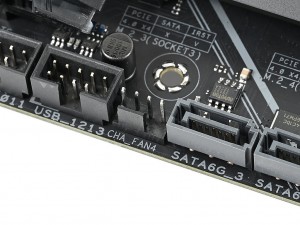

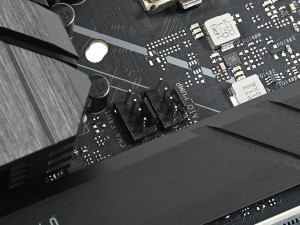

基板の上に2基、中央に2基、下に3基とバランス良く配置された4pinファンコネクタ。なお「CPU_FAN」はひと目で区別ができるようグレーに色分けされている

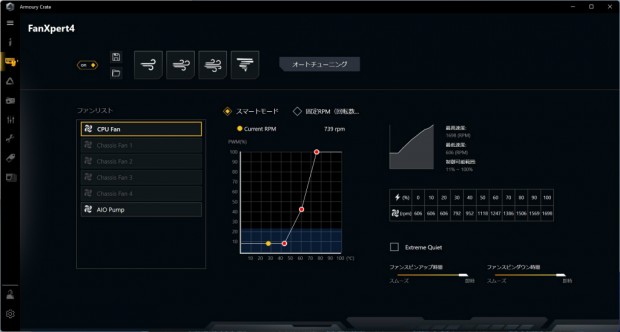

ファン用4pinコネクタは、CPUクーラー用（CPU_FAN、CPU_OPT）が2基、ケースファン用（CHA_FAN1～4）が4基、ポンプユニット用（AIO_PUMP）が1基の計7基を備える。いずれも出力は最大12W、標準の制御方法は「AIO_PUMP」が「フルスピード」、それ以外は「Q-Fan Control」に設定され「FanXpert4」を使えば回転数を細かく制御することができる。なお「CPU_OPT」については「CPU_FAN」の制御方法が適用されるため、個別の設定ができないようになっていた。

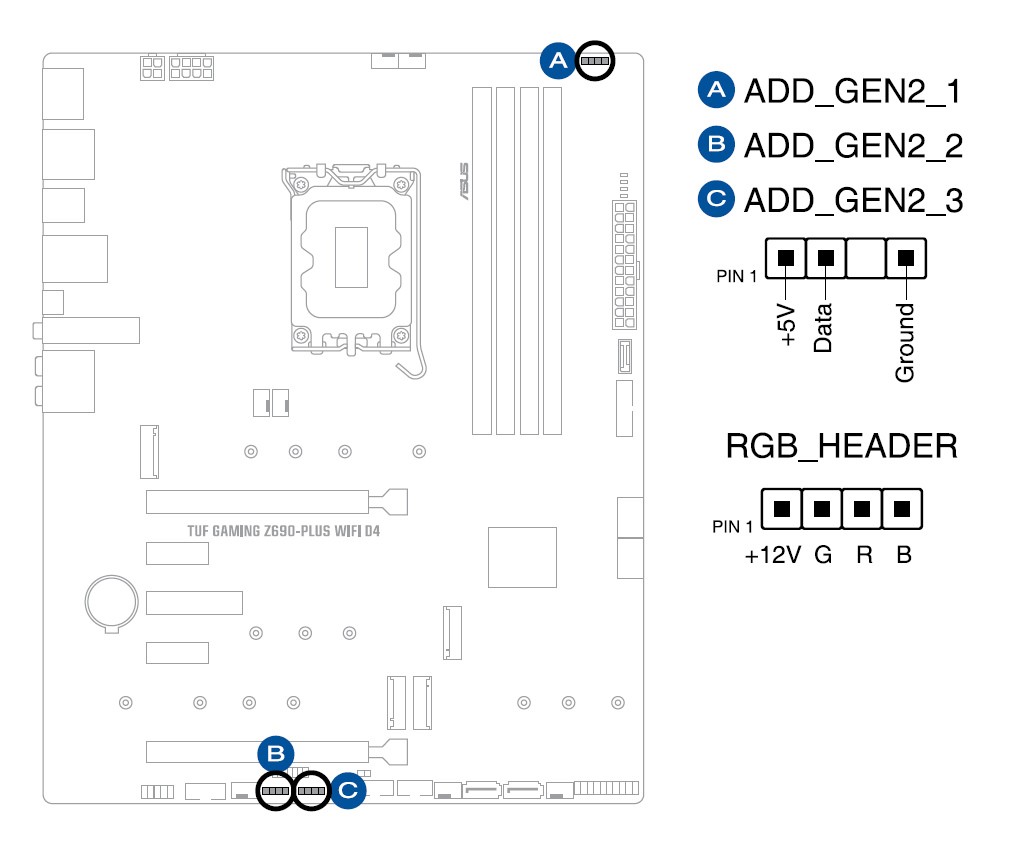

LEDコネクタは5V/3pinが3基、12V/4pinが1基の計4基。12V/4pinが少なく感じるかもしれないが、最近では対応デバイスが少なくなっているため、実際の運用で困ることはないだろう

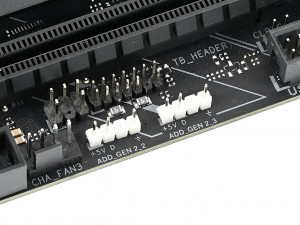

5V/3pinのLEDコネクタは最新のアドレサブルGen2 RGBにも対応する

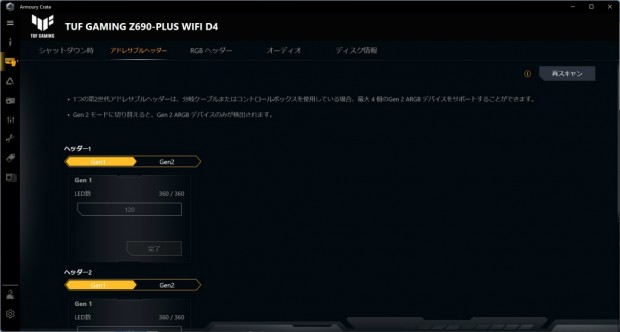

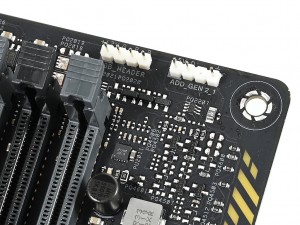

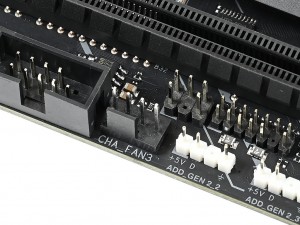

LEDコネクタは、5V/3pinが基板右上に1基と基板左下に2基、12V/4pinは基板右上に1基の計4基。いずれも「Aura Sync」機能でイルミネーションを制御でき、5V/3pinコネクタはLED数の検出ができるアドレサブルGen2 RGBにも対応する。

基板上のコネクタやチップ各種をまとめてチェック

画像セッションのラストは基板上に実装されている、各種コネクタやチップ類をまとめてチェックしていこう。

メインの電源コネクタはATX 24pin	フロントパネル用のUSB3.2 Gen.2 Type-CコネクタとUSB3.2 Gen.1コネクタ

4pinファンコネクタにはNuvoton製リニアファンドライバ「3949S」を搭載

リアインターフェイス部分には2.5ギガビットLANチップIntel「I225-V」や、HDMI/DVIレベルシフターASMedia「ASM1442K」、USB3.2 Gen.2×2 Type-CコントローラRealtek「RTS5463」などを搭載

USB3.2 Gen.1ハブASMedia「ASM1074」	I/OコントローラNuvoton「NCT6798D」

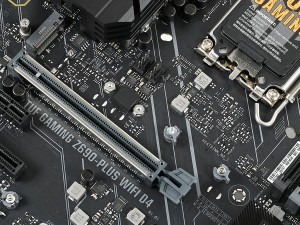

基板には放熱性に優れる6層PCBを採用。また基板裏面には主要なコントローラやコンデンサ、抵抗等は実装されていなかった
