冷却ファンレイアウト（2）：リアファン

• 冷却ファン：120mm x1基（Luna AL120ファン標準）
• ラジエター：120mmサイズ

背面にはN127唯一の標準装備となる冷却ファンが搭載されている。CPUやマザーボードの電源周りの熱源に近く、常時排気は必須という考えだろう。トップ部が塞がれているだけに、通気孔を設けたミドルタワーPCケースに比べ、その重要度は高そうだ。

搭載される「Luna AL120」は、120x120x25mmのARGB対応スクエアファンで、実用に加えイルミネーション機能も装備。回転数は400～1,800±10%rpm、騒音値25dBA（通常負荷時）、風量最大82.96CFM、静圧2.31mm/H2Oで、軸受けにはスリーブベアリングが採用されている。

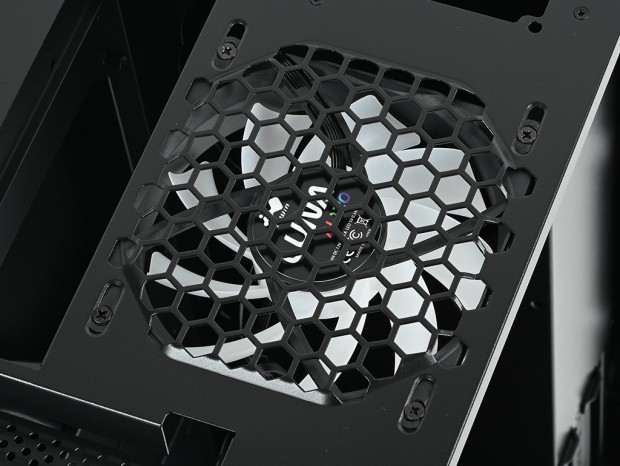

なお120mmサイズラジエターへの換装にも対応。ネジ穴はスリットタイプで、若干のストロークを設ける事で、固定位置の微調整に対応する。

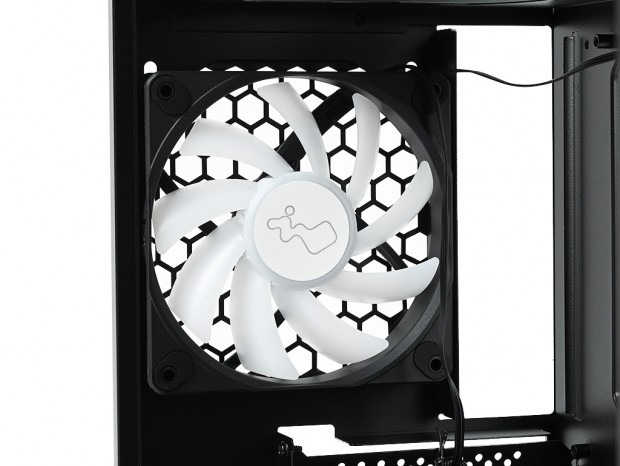

乳白色のインペラは9枚仕様。コネクタは冷却ファンの電源用が4pin（PWM/12V）、ARGBは3pin（5V）で、いずれも直結式

冷却ファンレイアウト（3）：ボトムファン

• 冷却ファン：120mm x3基
• ラジエター：120/240/360mmサイズ

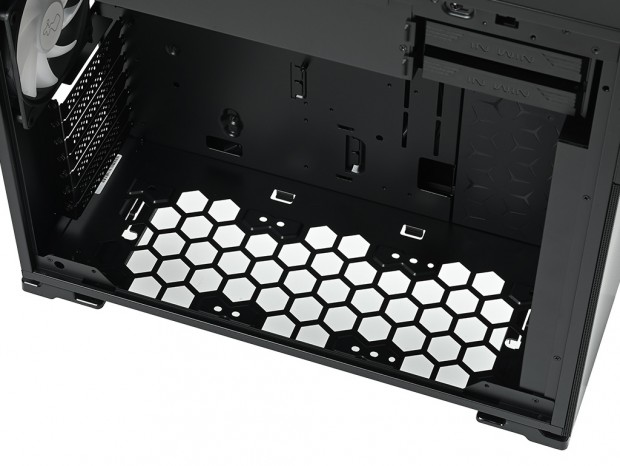

トップ部がカバーに覆われている代わりに、ボトム部のほぼ全ては冷却ファンの増設スペースに割り当てられている。底面の開口部が広いハニカム状の通気孔部には、最大で120mmファンを3基装着可能。これに合わせ、ラジエターも最大で360mmサイズがマウントできる。

N127のエアフローレイアウトは独特で、一般的な使い方にならえば、フロントとボトムは吸気により外気を取り込み、リア排気で空気の流れを作り上げている。グラフィックスカードが底面吸気の流れを邪魔する可能性はあるものの、前面からの水平方向と底面からの垂直方向による異なるエアフローレイアウトこそがN127の設計理念上、最大のポイントなのだ。

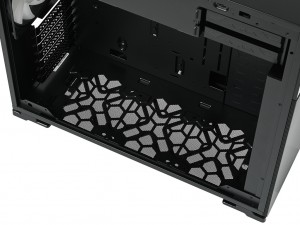

底面は外気を常時取り込むN127最大の吸気孔。大判の防塵フィルタは120mmファン3基分の面積をカバーしている

ドライブベイレイアウト（1）：全2段の2.5/3.5インチ共用シャドウベイ

• 搭載可能数：2.5/3.5インチx2台

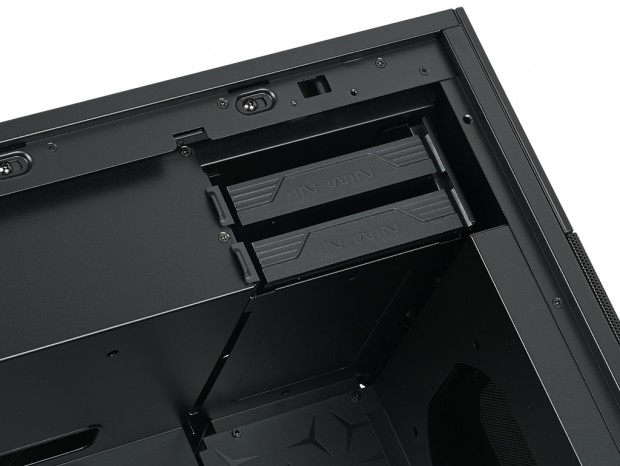

ここからはストレージ収納力を見ていく。N127では計2箇所に設けられた搭載スペースのうち、トップカバーの並びで前寄りの2.5/3.5インチ共用シャドウベイが最大の収納力を誇り、2.5インチSSDまたは3.5インチHDDが2台搭載可能。両者を組み合わせて1台ずつ搭載する事もできる。

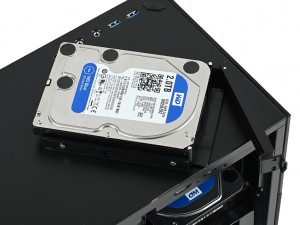

専用トレイはABS樹脂製で、レバーを手前に倒すと引き出しができる仕掛け。3.5インチHDDは側面ピンによるツールフリー、2.5インチSSDは底面からのネジ留め式をそれぞれ採用。コネクタはマザートレイ背面側に向けて固定することになる。

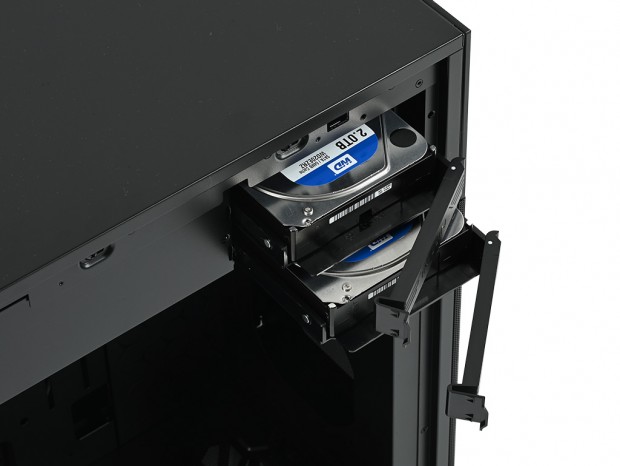

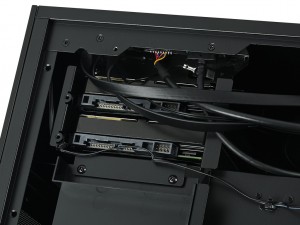

3.5インチHDDx2台をマウント。ここまでの作業で工具は不要。念のためコネクタ側も確認すると、フロントトップのアクセスポート類から伸びるケーブルと”共存状態”ではあるものの、SATAケーブル接続の妨げになることはなさそう

ドライブベイレイアウト（2）：2.5インチSSD専用トレイ

• 搭載可能数：2.5インチx2台

2箇所目はマザーボードトレイ背面、CPUクーラーメンテナンスホール下の、2.5インチSSD専用トレイだ。上下にレイアウトされたスチール製プレートは、いずれも右手のハンドスクリューでシャーシ側に固定。それぞれに4箇所のネジ穴を装備し、2.5インチSSDを底面ネジ留めしてマウントする。なおプレート左手は引っ掛けるだけのシンプルな作りで、コネクタは左方向に揃えて搭載する事になる。

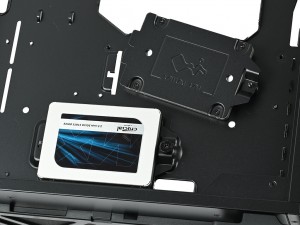

コネクタ向きを左方向（前方方向）に合わせ、2.5インチSSDを専用トレイにネジ留め。電源ユニットがトップマウントの遠い位置だけに、ある程度ケーブル長は必要になってくるだろう
