ASUS BTFのキモ：コネクタ裏面装備のマザーボードをチェック

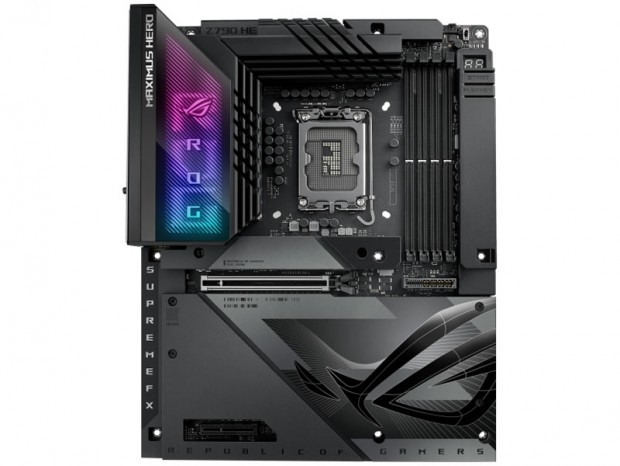

ここからは、写真でBTFパーツをチェックしていこう。まずは基本となるマザーボードの「ROG MAXIMUS Z790 HERO BTF」だ。マザーボード表面側にCPUクーラー向けの4pinファンコネクタこそ搭載されているものの、24pin電源コネクタをはじめ、ほとんどのコネクタが裏面に実装されている。また、最大600Wまでの電源供給が行える「Graphics Card High-Power Slot」も装備されていた。

ASUS「ROG MAXIMUS Z790 HERO BTF」　市場想定価格税込109,800円(2024年4月26日発売) 製品情報(ASUS)

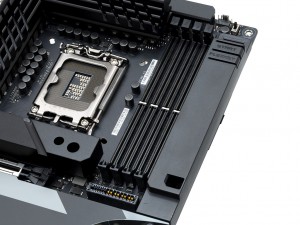

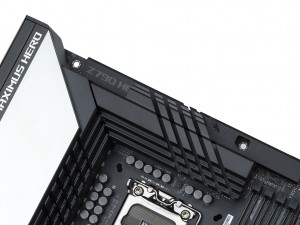

CPU 8pinコネクタも裏面にレイアウトされ、電源回路のヒートシンクが大型化されている	メモリスロット横などコンデンサなどを隠すカバーを装備

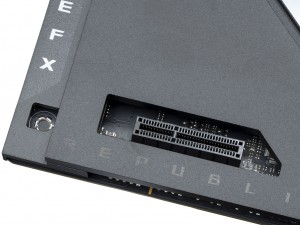

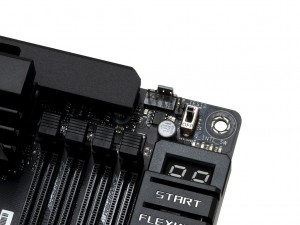

CPUクーラー向けの4pinファンコネクタは表面に装備	PCI Express 4.0(×4)サポートの拡張スロットも1基装備している

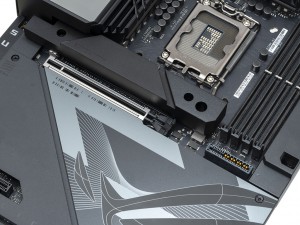

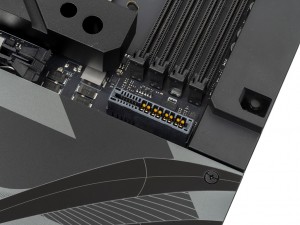

PCI Express 5.0(×16)スロットと共に「Graphics Card High-Power Slot」を装備

最大の特徴となるのが、マザーボードの裏面に実装されたコネクタ類だ。ATX 24pinやCPU 8pinといった電源コネクタだけでなく、ケーススイッチ類、フロントUSBインターフェイス、ファンコネクタといった従来表面にあるべきコネクタのほとんどが裏面にレイアウトされている。

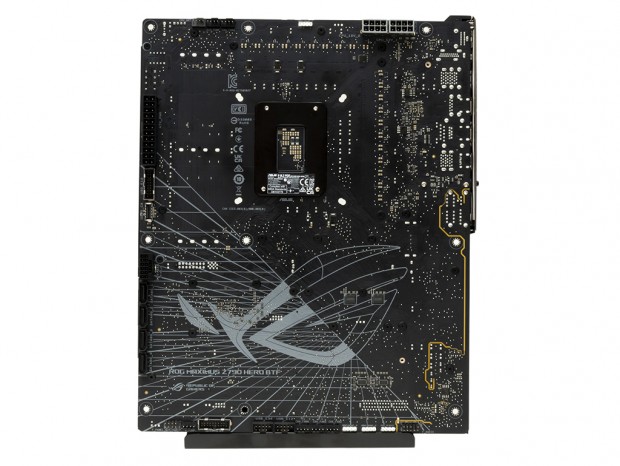

ほとんどのコネクタがマザーボード裏面にレイアウトされている

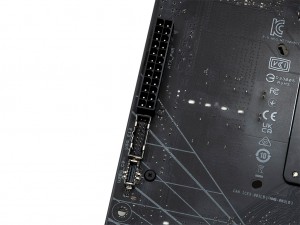

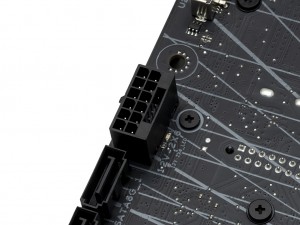

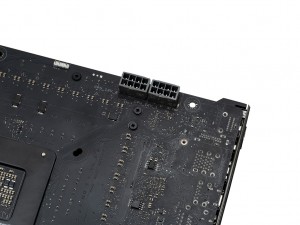

ATX 24pinコネクタも従来ある位置の背面に装備	当然ながらCPU 8pin×2も背面にレイアウトされている

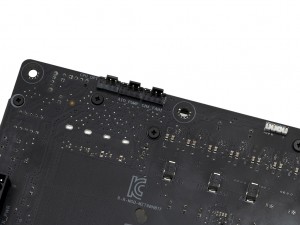

CPUクーラー用4pinコネクタの裏側には水冷ポンプ用などの4pinファンコネクタ×3や3pin ARGBコネクタも装備	「Graphics Card High-Power Slot」に電力を供給するため、PCIe補助電源コネクタの12V-2×6（12VHPWR）も搭載されている

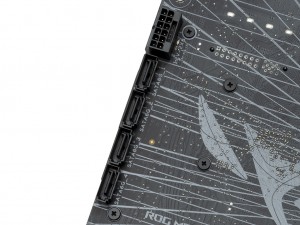

SATAコネクタは4ポート	ボトムにはケーススイッチのヘッダピンやUSB2.0ヘッダピンが並んでいる

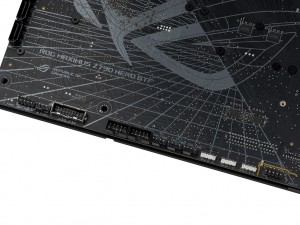

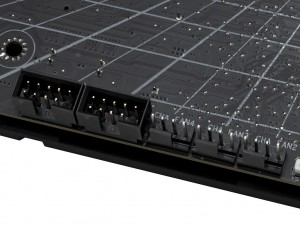

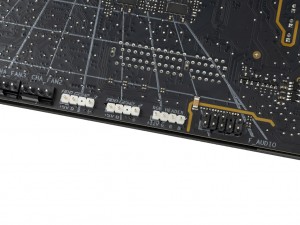

USB 2.0ヘッダ×2、4pinファンコネクタ×3を搭載	LEDヘッダは3pin ARGB×2、4pin RGB×1を搭載していた

「ROG MAXIMUS Z790 HERO BTF」はハイエンドだけあって、PCI Express 5.0(×4)に対応したM.2スロットなど、計4基のM.2スロットを備えているのもポイントだ。

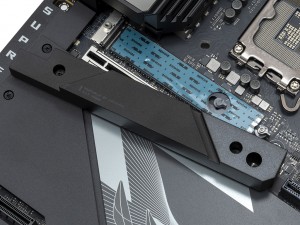

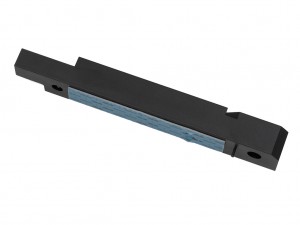

高発熱なPCI Express 5.0(×4)対応NVMe M.2 SSDも冷却できる大型ヒートシンクを装備	M.2ヒートシンクは極厚仕様になっている

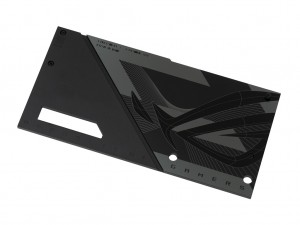

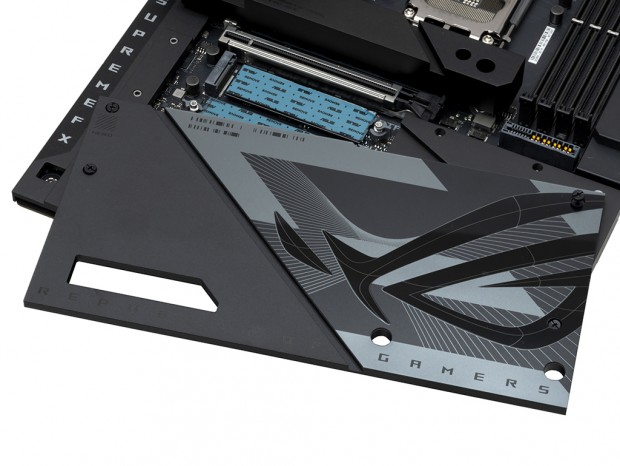

ボトムを覆うプレートを外すことで、3基のM.2スロットにアクセスできる

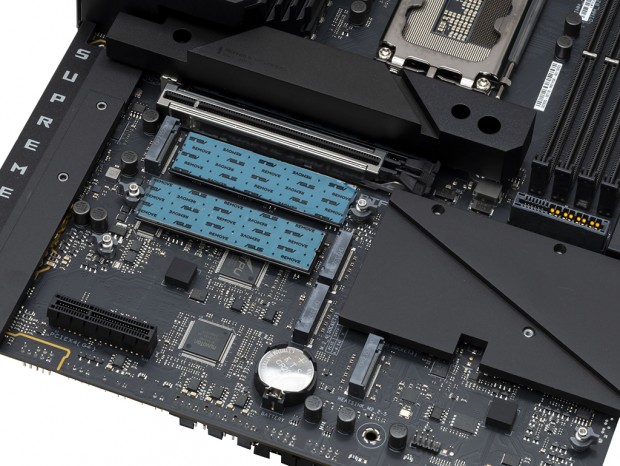

PCI Express 4.0(×4)対応NVMe M.2スロットを4基装備。うち2基は両面からの冷却をサポート

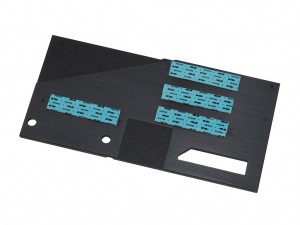

プレート上のヒートシンクで4基のNVMe M.2 SSDをまとめて冷却する

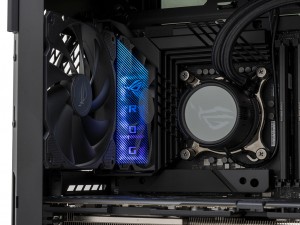

リアインターフェイス部のLEDギミック。HEROやROGの文字がライトアップされる
