｜60W負荷/一定温度でファンが回転する160W電源ユニット

　「Wavy II」には160W電源ユニットが標準搭載されている。Mini-ITXの限られた容積の中、これをフロントパネルに沿うように搭載させることで、内部空間を少しでも稼ごうという設計は前作から変更はない。さらに型番を確認すると「IP-AD160-2」とあり、やはり「Wavy」同様の電源ユニットが搭載されている事が分かった。
　この電源ユニットにはギミックがあり、搭載される40mmファンは60W以上の負荷が生じた場合、または内部温度が一定数値以上に達した場合に回転がはじまる。つまりそれ以下は回転しないという設定がなされている。
　ちなみに電源ユニットには“POWER MAN”というロゴがプリントされている。このブランドについて台湾の事情通に聞いてみたところ、In Winモデルに搭載するオリジナルブランドとのこと。

内蔵160W電源ユニットはフロントパネル側に縦置きマウント。ケース内部のスペースを稼ぐには最適なレイアウトだ

電源ユニットはネジ1本で簡単に取り外す事が可能。「Wavy」レビューでも紹介したが、この電源ユニットには105℃コンデンサが採用されている。決して“単なる付属電源”ではない所がIn Winのこだわりか

ケース本体サイドから見た電源ユニット搭載面。電源ユニット本体にツメが2箇所用意されており、シャーシに空けられた穴にスライドさせてロックするシンプルな構造。これでもしっかりと固定でき、ぐらつき等の不安感は一切ない

型番は「IP-AD160-2」と確認。搭載される40×40×10mmファンはADDA製「AD0412MS-G70」（DC12V/0.08A）4800rpm/20dBA/5.7CFM。なお肝心な出力は+12V1系統

AC INPUT	100-240V、4A、60/50Hz
DC OUTPUT	+3.3V	+5V	+12V	-12V	+5Vsb
	9.0A	6.0A	10.0A	0.15A	1.5A
	48W		120W	9.3W
	160W

ATXメイン24pin

CPU 4pin

コネクタはSATA×2、4pinペリフェラル×1のシンプルな構成。もっとも拡張性が限られるMini-ITXケースなだけに、これで十分だ

｜「Core i」シリーズに対応するエアフローレイアウト

　Mini-ITXケースと言えばとかく“高エアフローとは無縁”というイメージを持つが、「Wavy II」はIntel Core i5/i3シリーズ搭載にも対応すべく、エアフローが強化された。

エアフロー向上がアピールされた、In Winグローバルサイト掲載のエアフローレイアウト。3基の標準搭載ファンで、よりスペックの高い構成での運用を可能としている

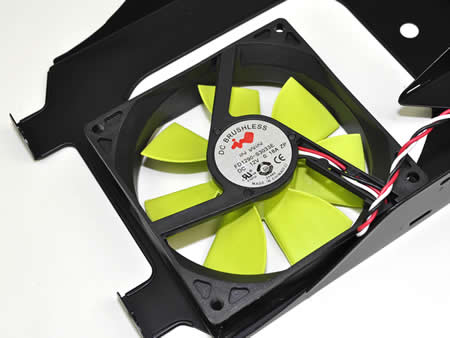

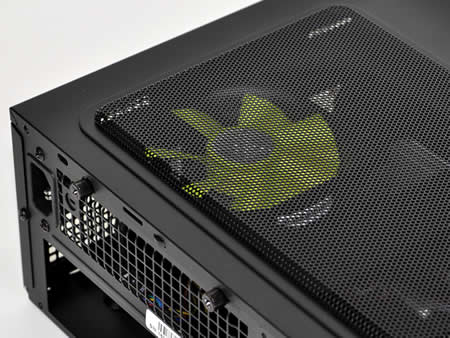

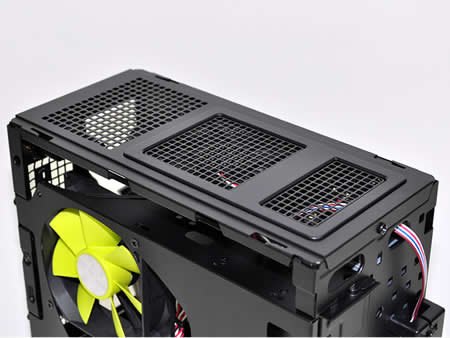

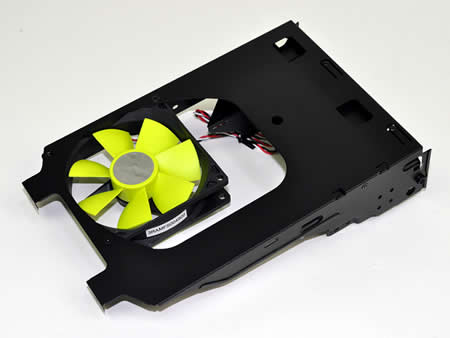

　前述通り、外観上での大きな変更点として、メッシュ仕様のサイドパネルが新たに採用され、通気性の向上が図られた。さらにCPUソケット上部に位置する部分には90mm吸気ファンが追加搭載され、リアおよびトップ排気口から排出される風量を劇的に向上させた。
　ケース内部容積が限られるMini-ITXケースでは、熱源の至近距離にファンをレイアウトさせ、ケース内部に滞留する熱をできる限り短期間で外部に排出させる必要がある。
　このように新たに搭載された90mmファンにより、「Wavy II」ではよりパワフルな構成にも対応できるよう、進化が遂げられている。
