■チップセット周りをチェック
Intel Z77 Expressには小型のヒートシンクを搭載
LGA1155プラットフォームではノースブリッジの機能がCPUに内蔵されているため、チップセットはIntel Z77 Expressの1チップ構成
2本のネジで固定されたヒートシンク。チップセット接触部には熱伝導シートが貼り付けられていた
MOSFET冷却用ヒートシンクは、2本ずつ計4本のネジで固定。接触部には熱伝導シートが貼り付けられていた


■オーバークロック向け機能をチェック

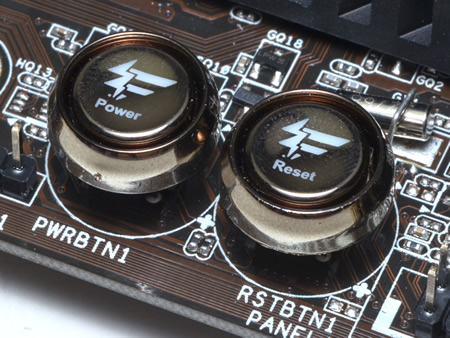

ゴールドカラーの電源ボタンとリセットボタン
ポスト状態を確認できる「Dr.DeBUG」。表示されるコードの内容は全てマニュアルで確認できる
基板下部に配置されるCMOSクリア用のピンヘッダ

バックパネル部にはClear CMOSボタンが用意される




■コネクタ類をチェック
ATXコネクタは24pinタイプを採用
ATX12VはMicroATXながら8pinタイプ。オーバークロック時でも安定した電源供給を行う
ファンコネクタは4pin×2、3pin×3の合計5口と豊富に用意され、コネクタ不足の心配はないだろう

PCI-Expressの電源補助コネクタ。マルチグラフィックス環境を構築する場合には接続しておこう



■ピンヘッダをチェック

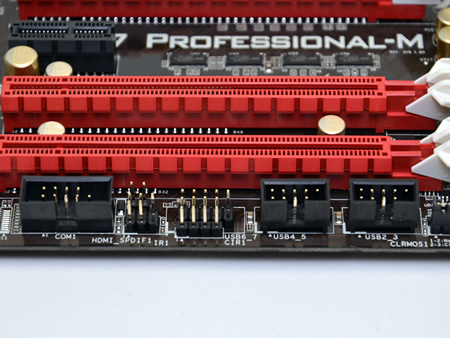

マザーボード下部には、HDオーディオ、COM1、SPDIF、USB×3などのピンヘッダが配置される

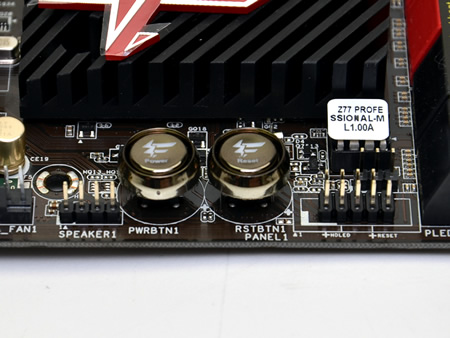

フロントパネルとスピーカーのピンヘッダ。接続する場合は基板のシルク印刷を参考にするといいだろう

USB3.0ピンヘッダはメモリスロット横に配置。フロントパネルやトップに近いため、配線を楽に行うことができる

<次のページを読む>
