エルミタ的速攻撮って出しレビュー Vol.131
ASRock Z77チップ搭載のメインストリーム
「Z77 Extreme4」速攻チェック

2012年4月8日 0:00
TEXT：GDM編集部池西樹

　豊富な機能とコストパフォーマンスの高さから、人気マザーボードメーカーとしての地位を確立したASRock。これまで「エルミタ的速攻撮って出しレビュー」でも、同社のマザーボードについて何度も取り上げているが、いずれも反響が大きくLGA1155プラットフォーム向け新チップセット、Intel「7」シリーズでもASRockの勢いは続きそうだ。
　そこで今回は、ASRockの国内正規代理店であるマスタードシード株式会社（本社：東京都品川区）の協力により、メインストリーム向け「Z77 Extreme4」を借り受け、登場したばかりのASRock「7」シリーズの気になる実力を検証していくことにしよう。

｜エントリーモデルからお馴染みの”Fatal1ty”モデルまで豊富なラインナップが揃うASRockのZ77マザーボード

　ASRockのIntel「7」シリーズ搭載マザーボードは、Intel Z77 Express（以下Z77）、Intel H77 Express（以下H77）、Intel B75 Express（以下B75）の3チップセット合計で17モデルと非常に多彩だ。なかでもZ77マザーボードについては、お馴染みの”Fatal1ty”シリーズを筆頭に、上位モデル”Extreme”シリーズ、下位モデル”Pro”シリーズにそれぞれATX 2モデル、Micro ATX 1モデルが用意される。さらにMini-ITXの製品も1モデル準備されており、ユーザーからの多様なニーズに応えるラインナップを揃えてきた。

　ASRock 7シリーズラインナップ（2012年4月現在）

｜ASRock Z77マザーボードのメインストリームモデル
｜「Z77 Extreme4」

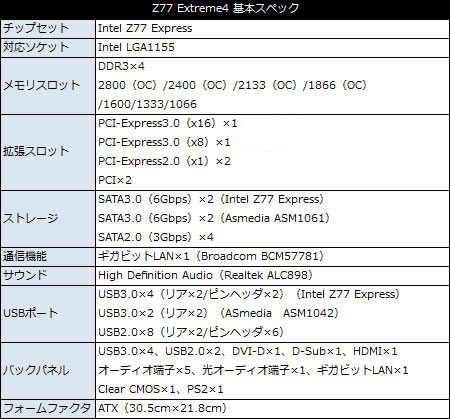

　今回スポットを当てる「Z77 Extreme4」は、ASRock Z77マザーボードのちょうど中位に位置するメインストリームモデル。ATX対応ながらボードサイズは305×218mmと奥行が27mm短くコンパクトながらSATA3.0（6Gbps）やUSB3.0はZ77の標準ポートに加えて、ASMedia製コントローラによってそれぞれ2ポートずつ追加されており拡張性は高い。
　さらに安定した電源供給を実現するデジタルPWMを採用し、ゴールドコーティングが施された日本メーカー製固体コンデンサを搭載するなど、品質面では上位モデルと比べてもまったく遜色ない。
　また基板上には電源スイッチ、リセットスイッチ、CMOSクリアスイッチといったスマートスイッチ群や、起動時のPOST状態を確認できるLEDパネル「Dr.DeBUG」が搭載され、電源フェーズも8（CPU）+4（メモリ）構成にするなどオーバークロックでの運用もしっかり考慮されているのが特徴だ。
