｜「Z77 Extreme4」を画像でチェック（その2）


■拡張スロット部
拡張スロットはPCI-Express3.0（x16）×1、PCI-Express3.0（x8）×1（x16形状）、PCI-Express2.0（x1）×2、PCI×2という構成。マルチグラフィックスは2-WayのSLIとCrossFireXに対応する


■SATAポート部
SATAポートは、SATA3.0（6Gbps）×4（グレーポート）とSATA2.0（3Gbps）×4の8ポート構成。なおSATA3.0（6Gbps）のうち2ポートはASMedia「ASM1061」によって増設されている


■チップセット周り
LGA1155プラットフォームでは、ノースブリッジの主要機能はすべてCPUに内蔵されているため1チップ構成で、Z77には小型のヒートシンクが搭載されている。なおヒートシンクサイズは実測値で37×50（最大）mm

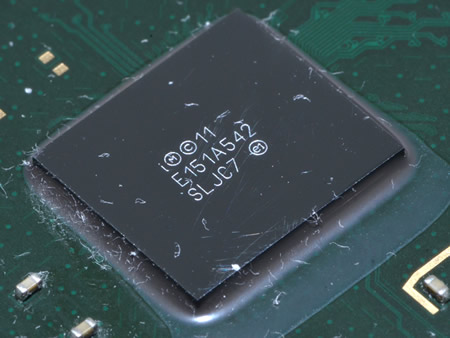

ヒートシンクを外したところ。刻印にはパーツナンバーが記載されていることから正式版だと思われる


■ピンヘッダ部
マザーボード下部にはHDオーディオ、赤外線、COMポート、USB2.0×3などのピンヘッダがまとめて配置されている
USB3.0ピンヘッダはフロントパネル近いメモリスロット脇に配置され、配線を楽に行うことができるよう配慮されている


■オーバークロック向け機能
「Z77 Extreme4」では、オーバークロック向け機能はマザーボードの右下にまとめて配置されている

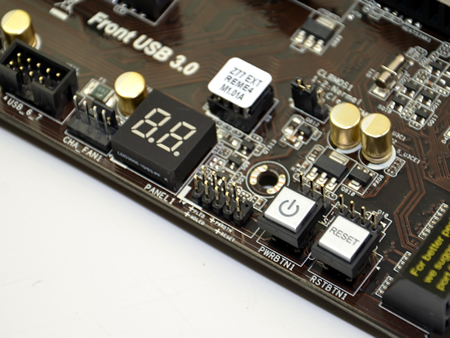

動作チェックや、オーバークロック設定時に便利な電源ボタンとリセットボタン
ポスト状態を確認できる「Dr.Debug」。表示されるコードの内容は全てマニュアルで確認できる
