｜X79世代のメインストリーム向けマザーボード
｜GIGABYTE「GA-X79-UD5」

　製品の位置づけとしてはメインストリーム向けの「GA-X79-UD5」。計8本のメモリスロットを装備し、3-Wayまでのマルチグラフィックスに対応するなど、ハイエンドPCとしても十分通用する拡張性を備えている。さらに、12+2フェーズの電源回路や、基板上に電源スイッチやリセットスイッチが用意されるなど、オーバークロックでの運用も考慮されている。ただし、フォームファクタはATXより大きいE-ATX(305×264mm)となるため、PCケースを選ぶ点には注意が必要だ。

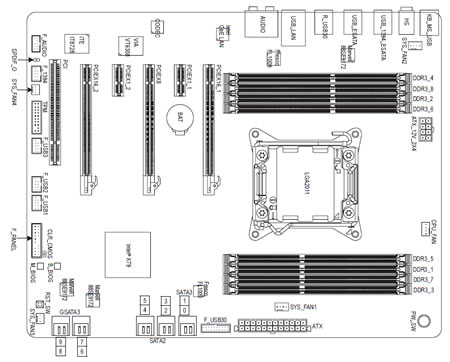

「GA-X79-UD5」のマザーボードレイアウト図。CPUを挟むように用意された計8本のメモリスロットが特徴的

｜「GA-X79-UD5」を画像でチェックする

　前置きが少々長くなったが、ここからは「GA-X79-UD5」をくまなくチェックしていきたい。

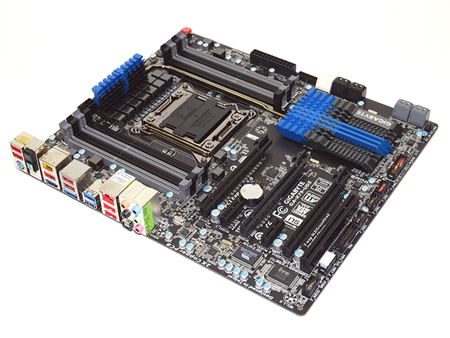

GIGABYTE「GA-X79-UD5」

■チップとCPU周辺をチェックする

メタリックブルーとガンメタリックのパーツを組み合わせた高級感のあふれるヒートシンク。ヒートパイプによってチップセットと電源部のヒートシンクは一体化されている

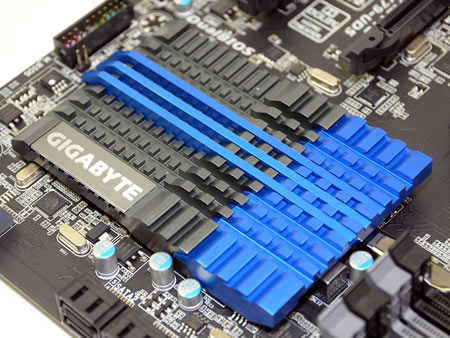

チップセット部のヒートシンク。サイズは実測値で65×100mmとかなり大型だ

チップセットのヒートシンクは計4本のネジで固定されている。薄型のヒートシンクに併せてヒートパイプも細身。チップに接触する部分には熱伝導シールが貼られている

ヒートシンクを外しチップセットを確認したところ。「X79」の消費電力は7.8Wと「Z68」の6.1Wから若干だが増加している

電源部のヒートシンク。CPUクーラーの風を利用して効率よく冷却できるよう形状が工夫されている

電源部のヒートシンクは2本のネジで固定されている。やはりチップ接触面には熱伝導用のシートが貼り付けられている

電源部分はCPU12フェーズ+メモリ2フェーズ構成。周りにはフェライトコアチョークがズラリと並ぶ

CPU周辺のコンデンサには高価ながら、周波数特性や温度特性に優れるタンタルコンデンサを採用する

■拡張スロットと内部インタフェースをチェック

　これまでIntelプラットフォームでフルレーンのマルチグラフィックス環境を構築するには、基本的にLGA1366＋X58環境を使用する必要があった。ただし、PCI-Expressのインタフェースはチップセット側に用意されており、CPUに接続されている「SandyBridge」に比べるとスピードの面で見劣りがするのも事実。一方、「SandyBridge」ではPCI-Expressのレーン数が16に制限されているため、マルチグラフィックスを構築する場合（x8）接続になってしまうというデメリットがある。
　「SandyBridge-E」ではこの弱点を解消し、PCI-ExpressインタフェースはCPUに内蔵、さらにレーン数を40レーンにすることで、追加チップを搭載することなく2-Wayのフルレーン構成や、3-Way/4-Wayといったマルチグラフィックス環境の構築が可能となっている。

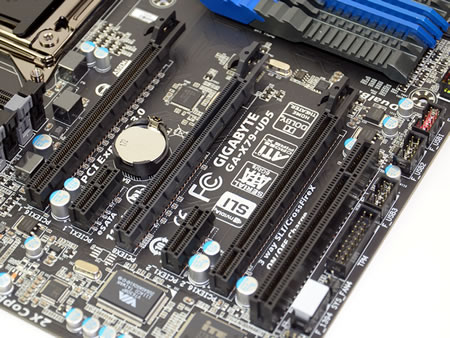

拡張スロットはPCI-Express（x16）×3（x16動作/x16動作/x8動作）、PCI-Express（x1）×2、PCI×1という構成。マルチグラフィックスはCrossFireXとSLIのいずれにも対応する

グレーカラーのSATA3.0（6Gbps）ポートはMarvell製「88SE9172」によって増設されている

「X79」接続の内部SATAはSATA2.0ポート×4（黒）、SATA3.0（6Gbps）ポート×2（白）

こちらは最近搭載マザーボードが増えているフロンパネル用のUSB3.0ピンヘッダ

それ以外にも内部ピンヘッダとしてTPMコネクタや6ポート分の「USB2.0」ピンヘッダが用意されている

■メモリスロットをチェックする

　「Sandy Bridge-E」ではメモリコントローラも大幅に強化され、PC3-12800（1600MHz）のクアッドチャネルに対応する。これにより、メモリスロットは最大8スロットまで搭載可能となり、4GB DIMMモジュールなら32GB、8GB DIMMモジュールを使用すれば最大64GBの大容量メモリ環境を実現できる。ちなみに、後半のテストセッションでは実際に8DIMM構成での動作検証を行なっている。

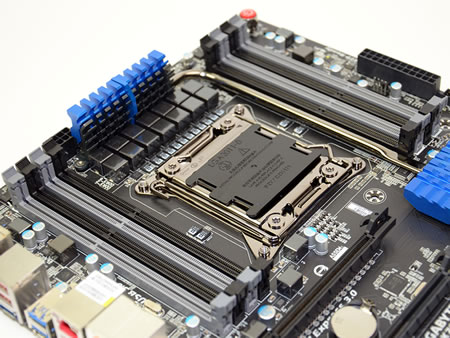

CPUソケットを挟むように用意された8本のメモリスロット。8GB DIMMモジュールを使用すれば最大64GBの大容量メモリ環境の構築も可能だ

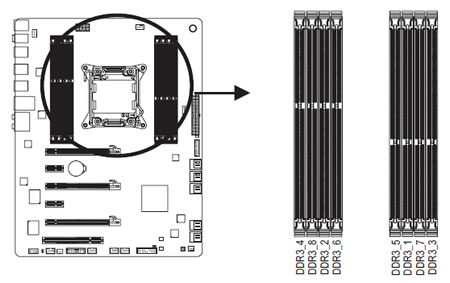

マニュアルに記載されているメモリチャネル表。4DIMM構成の場合グレーのスロットから使用する

　■クアッドチャンネルメモリ構成表

	DDR3_4	DDR3_8	DDR3_2	DDR3_6	DDR3_5	DDR3_1	DDR3_7	DDR3_3
4つのモジュール	DS/SS	---	DS/SS	---	---	DS/SS	---	DS/SS
8つのモジュール	DS/SS	DS/SS	DS/SS	DS/SS	DS/SS	DS/SS	DS/SS	DS/SS

　■デュアル/トリプルチャンネルメモリ設定

	DDR3_4	DDR3_8	DDR3_2	DDR3_6	DDR3_5	DDR3_1	DDR3_7	DDR3_3
2つのモジュール	---	---	DS/SS	---	---	DS/SS	---	---
	---	---	---	---	---	DS/SS	---	DS/SS
	DS/SS	---	---	---	---	DS/SS	---	---
	---	---	DS/SS	---	---	---	---	DS/SS
	DS/SS	---	DS/SS	---	---	---	---	---
	DS/SS	---	---	---	---	---	---	DS/SS
3つのモジュール	---	---	DS/SS	---	---	DS/SS	---	DS/SS
	DS/SS	---	DS/SS	---	---	DS/SS	---	---
	DS/SS	---	---	---	---	DS/SS	---	DS/SS
	DS/SS	---	DS/SS	---	---	---	---	DS/SS
