｜クーラー内部に隠れた「GV-R787OC-2GD」の基板構成を覗く

　それでは毎度おなじみ、禁断の“クーラー外し”を敢行しての基板チェックに移っていこう。普段は大型クーラー「WINDFORCE 3X」に隠されている「GV-R787OC-2GD」の内部に潜入する。

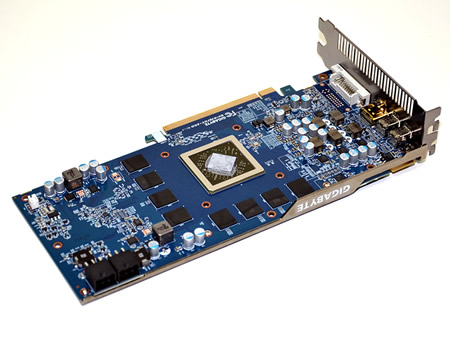

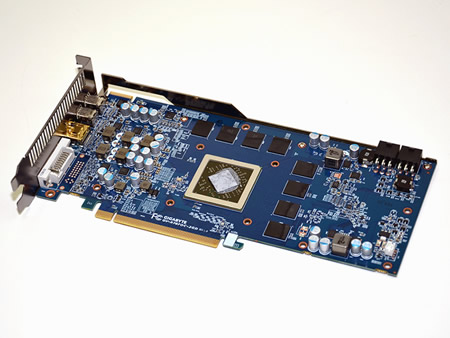

表面を覆い尽くしていた「WINDFORCE 3X」を外して基板構成をチェックする。基板のサイズは実測値で約240×100mm
ファンコネクタは2pin構成。大型クーラー「WINDFORCE 3X」を駆動させている



｜電源周りを画像でフォーカス

　次は電源周りを固めるパーツ群をチェック。「GV-R787OC-2GD」は日本製の高耐久固体コンデンサを採用し、安定性と長寿命を実現している。

メモリ電源は2フェーズ構成。フェライトコアチョークと固体アルミコンデンサが並ぶ
基板を確認するに、グラフィックスコアの電源は5フェーズ構成のようだ



｜細かい搭載チップをまとめてチェック

　最後は基板上に搭載されるチップやパーツ群を軽くチェックしておこう。

姿を現したRadeon HD 7870のGPUチップ。刻印を確認すると台湾製であることが見てとれる
Hynix製GDDR5メモリ「H5GQ2H24MFR T2C」を8枚構成で搭載する
RENESAS製MOS FET「R2J20658BNP」
CHiL製PWMコントローラ「CHL8225」
On conductor製電源レギュレータ「78M05G」
PCI-Express端子上部に配置されているチョークコイル
電源周りに配置されたON Semiconductor製MOSFET「4937N」

｜極めて静かに動作する「WINDFORCE 3X」

　以前お届けした「GV-R797OC-3GD」レビューで、動作音の静かさと高い冷却性能を知ることになったオリジナルVGAクーラー「WINDFORCE 3X」。今回の主役「GV-R787OC-2GD」にも採用され、そのポテンシャルを十分に発揮してくれた。

　インペラ直径75mm（実測値）の3連ファンはたいへん滑らかに回転し、ひと頃のリファレンスクーラーのように、高負荷時に勇ましい音を出す事は皆無。ヒートシンク部はφ8mm純銅製ヒートパイプ3本により表面積の広いアルミニウムフィンへ、GPUからの熱を無駄なく拡散させている。熱伝導率の高い銅板を介してのヒートパイプダイレクトタッチ式も効果的に威力を発揮しているようだ。
　汎用VGAクーラーの出番はまず無いといえる出来の良さから、今後多くのGIGABYTE製グラフィックスカードに採用される事に期待したい。

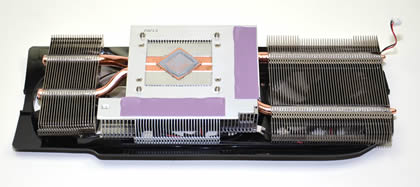

φ8mmヒートパイプは左右にレイアウトされたアルミニウム製放熱フィンにGPUからの熱を素早く移動。静音動作の3連ファンにより冷却させる「WINDFORCE 3X」は、極めて完成度が高い
