エルミタ的速攻撮って出しレビュー Vol.154

激しさを増すSSD戦線。OCZ「Agility 4」は新定番になれるか

2012.07.09 更新

文：GDM編集部　池西樹

OCZ SSD

エントリーモデルお馴染みのブリスターパッケージ採用

「Agility 4」シリーズのスペックを確認したところで、パッケージと外観を画像にてチェックしていくことにしよう。パッケージはOCZのエントリーモデルではお馴染みのブリスターパッケージタイプ。付属品もマニュアルのみといたってシンプルな構成だ。


周囲が圧着されたブリスターパッケージ。開封に少々苦労するため、個人的には一般的なボックスタイプへの変更を希望	パッケージ裏面には、保証規定が記されたシールが貼り付けられている。3年間の保証はエントリーモデルでは十分だ

付属品はユーザーズマニュアルとOCZロゴシールのみ。2.5インチ→3.5インチ変換アダプタも付属しないため、必要な場合は別途用意しておこう

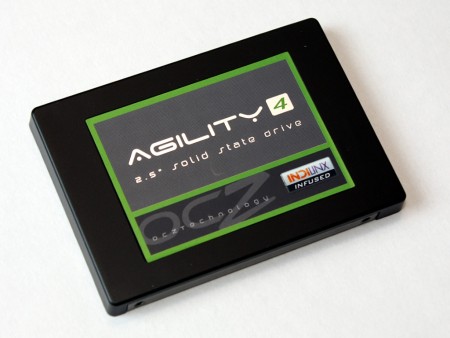

ABS樹脂カバーとアルミ製台座を組み合わせた外装ケース。本体カラーは基本的に「Agility 3」を踏襲している


ヘアライン加工が施されたアルミ製台座には型番とシリアルナンバーが記載されている	接続インターフェイスはSATA3.0（6Gbps）

目視する限り、「Agility 4」のコントローラや基板は「Vertex 4」と同じ物が採用されている。一方、MLC NANDフラッシュはSynchronousからAsynchronousタイプへ、キャッシュメモリもDDR3-1600MHzからDDR3-1333MHzへと変更されていた。


4隅のネジを外し基板を確認したところ。なお基板は4本のネジでABS樹脂カバーに固定されている	アルミ製台座には厚さ約3mmのコントローラ冷却用サーマルパッドが貼り付けられ、ボディに熱を逃がす設計


基板表面にはSSDコントローラ、8枚のMLC NANDフラッシュ、1枚のキャッシュメモリを実装する	基板裏面には8枚のMLC NANDフラッシュと1枚のキャッシュメモリを実装する


キャッシュメモリは、DDR3 1333MHz、容量256MBのHynix「H5TQ2G63BFR-H9C」が2枚搭載され合計512MB	MLC NANDフラッシュは、容量8GBのMicron「29F64G08CBAAA」を16枚搭載。なお製造プロセスは25nmで、P/Eサイクルは3,000サイクルのAsynchronousタイプ


シルク刻印を確認すると「IDX400M00-BC」で「Vertex 4」と同一コントローラを実装。外形寸法は実測で約17×17mm	基板にはmSATAコネクタも用意される


ファームウェア格納用と思われる4MbitフラッシュメモリST Microelectronics「25P40」	電圧レギュレータRICHTEK「RT9991GQV」
