「WINDFORCE 5X」を詳しく観察してみる

次に基板から取り外した「WINDFORCE 5×」本体に顔を近付け、工作精度や普段見ることのできない細部をチェックしておこう。

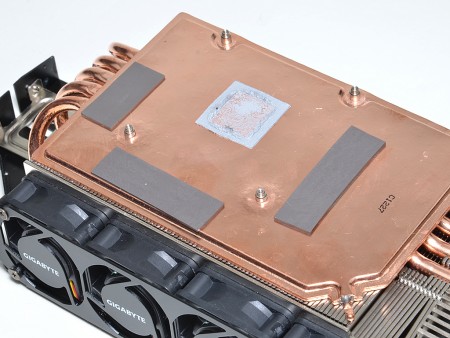

通常のVGAクーラーよりも広大な面積を誇るベイパーチャンバー受熱ベース部。グリス跡がGPUで、その周り3箇所はメモリチップの熱伝導サーマルパッド

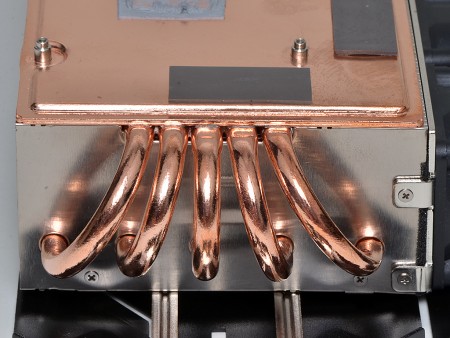

「WINDFORCE 5X」拡張スロット側はφ6mmヒートパイプ5本がレイアウトされている。ここだけを見ると、CPUクーラー顔負けの迫力がある

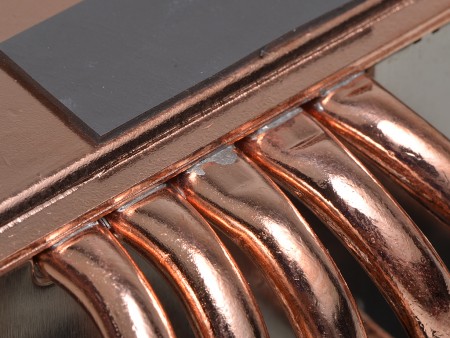

ベイパーチャンバーと放熱フィンに挟まれるように接合されたヒートパイプ

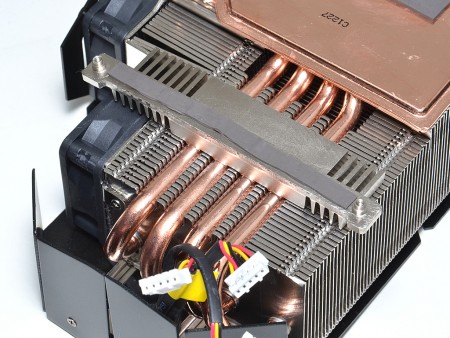

末端はヒートパイプ4本。なおこの部分は、電源回路がレイアウトされており、高負荷状態ではかなりの高温に達する

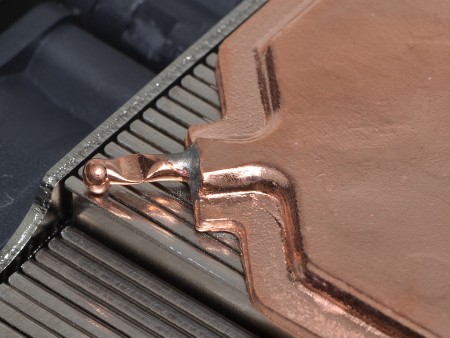

ちなみに「WINDFORCE 5×」はGIGABYTEが設計・デザインし、大手冷却機器メーカーが製造を担当。聞くところによると、かなりの製造コストが掛かるらしく、「非常に豪華なモデル」だとか

GPU付近のヒートシンク温度計測

VGAクーラーセッションの最後はヒートシンクの温度計測を行ってみよう。通常であれば、数カ所のポイントで計測を行うところ、「WINDFORCE 5X」は放熱フィンの露出が極端に少ない。そこで受熱ベースのGPUに最も近い部分にフォーカスし、温度を測ってみることにした。

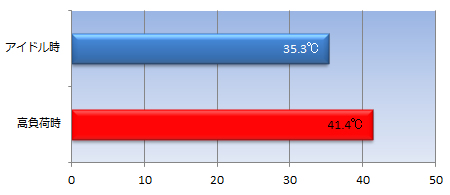

非接触型デジタル温度計によるヒートシンク温度計測

結果を見ると、アイドル時は35.5℃に対し、高負荷時は41.4℃となり、プラス6.1℃の上昇を確認した。この数字から「WINDFORCE 5X」の性格を読み取るには無理があるワケだが、実際のGPU温度推移は次のテストセッションに譲ることにしよう。
