「IR3550 PowIRstage」の発熱を3種類のCPUクーラーで検証

画像でのチェックが終わったところで、ここからは実際に「GA-Z77X-UP5H TH」を使い、「IR3550 PowIRstage」の温度をチェックしていくことにしよう。検証用のCPUはIntel Core i7-3770Kで、CPUクーラーは【トップフロータイプ】のIntel純正CPUクーラー、【サイドフロータイプ】のサイズ「峰2」（型番：SCMN-2000）、【水冷ユニット】CORSAIR「CWCH60」の3種類を用意。ケースはAntec「Three Hundred Two AB」を使用し、リアファンのみ回転させている。なおテストレギュレーションは以下の通り。

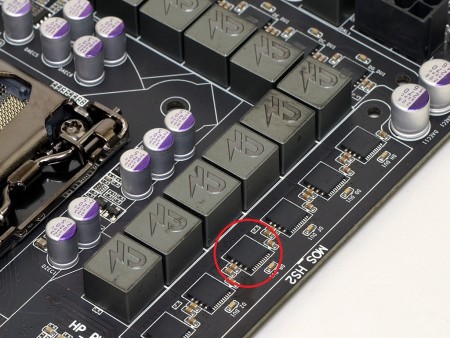

今回はCPUソケットの上に配置されている「IR3550 PowIRstage」に接触型温度計「KAMA-Thermo」を貼り付けて温度を測定した

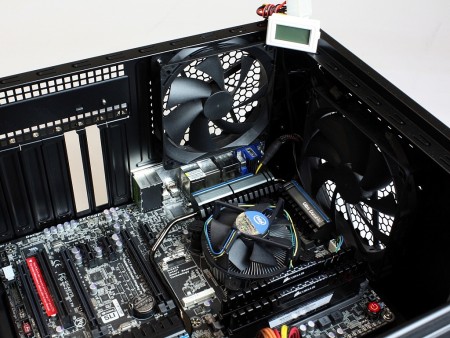

【トップフロー型】 Intel純正CPUクーラー

まずはじめに、周辺コンポーネントの冷却も可能なトップフロータイプの代表として、Intel純正CPUクーラーを使用した場合の温度を確認していこう。

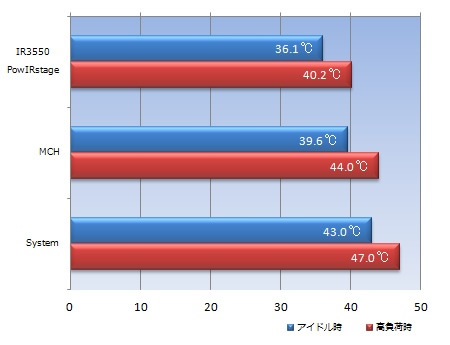

定格クロック/室内温度：30.1℃

定格クロックでは、室温が30.1℃とかなり高いにも関わらず「IR3550 PowIRstage」の温度はアイドル時で36.1℃、高負荷時で40.2℃とほとんど上昇していない。実際テスト中にケースを開けてヒートシンクを触ってもほとんど熱くなっておらず、定格運用での冷却性能に不安はない。

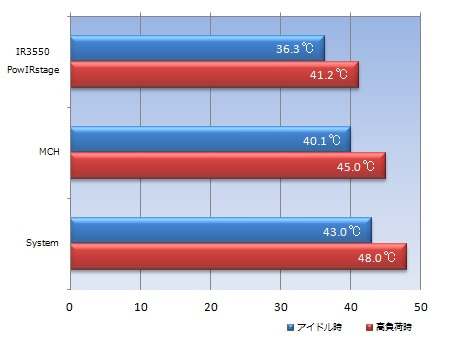

4.2GHz動作/室内温度：30.1℃

オーバークロック時の温度は、アイドル時は「IR3550 PowIRstage」、MCH、Systemともほとんど変化なし。高負荷時でも定格から1℃しか上昇しておらず、マザーボードの冷却についてはIntel純正CPUクーラーでも十分効果がある。
　なお余談になるが、CPUの温度は定格で最高84℃、オーバークロック時は最高95℃まで上昇し、かなり不安が残る結果となった。
