外観からは想像しにくい内部構造

あまりにも特徴的な外観デザインの「H-Frame」。その流れを踏襲し、ケース内部も他に類の無い個性的なものに仕上げられている。
　ここからは両サイドパネルを取り外し、PCケースの善し悪しを決定付ける内部構造に迫っていこう。

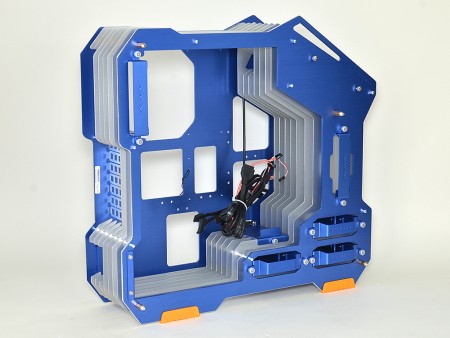

外観もさることながら、内部も手抜かり無くデザインされた「H-Frame」

「SATA HDD EZスワップモジュール」採用のドライブベイ

まずはPCケースの花形となるドライブベイレイアウトからチェックしてみよう。「H-Frame」はその特異なスタイルから、一般的なミドルタワーPCケースのような“これでもか”と言わんばかりのドライブ搭載スペースは装備されていない。ただしアルミニウム板を“積み重ねただけ”のスタイルを思えば、よく考えられている。
　「H-Frame」のドライブベイは、5.25インチオープンベイ×1、3.5インチシャドウベイ×3（2.5インチ排他）、2.5インチシャドウベイ×1だが、その内5.25インチオープンベイ以外全てに「SATA HDD EZスワップモジュール」機構が装備されている。ストレージのマウント方法は全てトレイ式が採用されているが、いずれもSATAホットスワップコネクタが装着され、差し込むだけで接続が完了する。つまりPATA（IDE）インターフェイスのストレージは非対応となるワケだが、予めケーブル類がマザーボードトレイ背面にレイアウトされている事で、ケース内部の取り回しは良好だ。

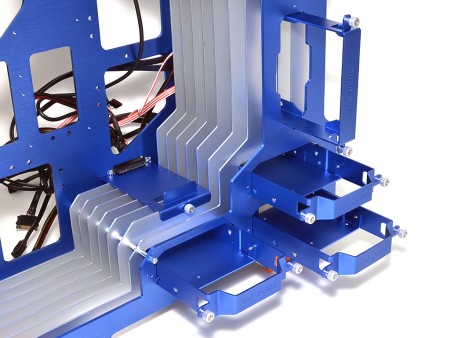

フロント下部に集約された、ストレージ格納スペース。3.5インチHDDは最大3台、オール2.5インチ構成でいくなら最大4台構成が可能。ちなみに最上部は120mm口径冷却ファン搭載スペース

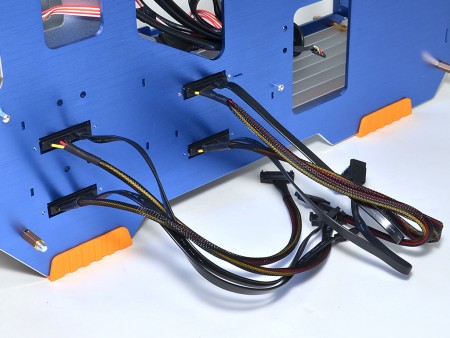

SATA HDD EZスワップモジュール機構の楽屋裏。SATA電源/データケーブルが4箇所から伸びている。ケーブルマネジメントホールを使い、マザーボードのSATAコネクタにストレス無く接続する事ができる

ちなみにサイドパネルとマザーボードトレイ間は実測値で19mm。これだけのスペースがあれば、モジュールとコネクタのジョイント部分を痛める事はなさそうだ

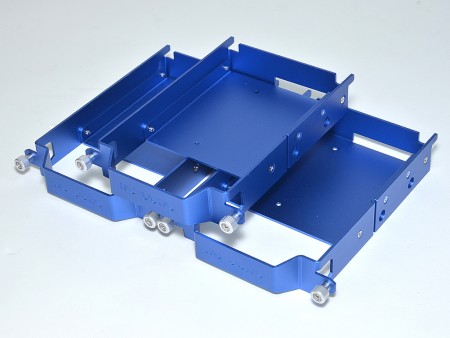

3.5インチサイズのHDDケージは計3個。いずれもブルーメタリック塗装が施されている。なおこのケージは2.5インチSSD/HDDも搭載できる排他仕様

3.5インチHDDをマウントするには、両側面各2個のネジで固定されている底板を取り外す必要がある

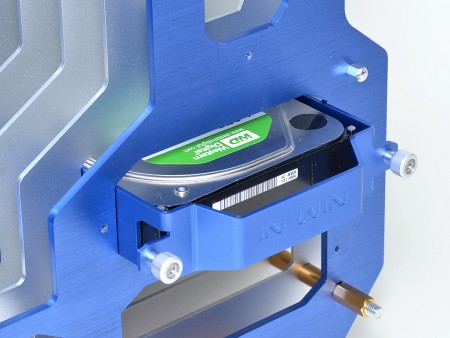

3.5インチHDDをマウントしてみる。固定には同梱のHDD用ネジを使用。なおHDD外周を取り巻く“枠”は少々きつめの印象

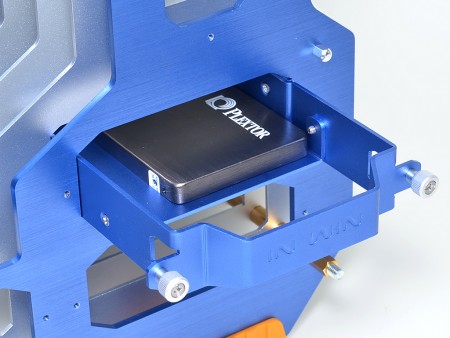

3.5インチHDDケージに2.5インチSSDをマウントしてみたところ。SSD底面4つのネジで固定する

3.5インチシャドウベイは全3段。近頃のミドルタワーPCケースに比べれば搭載可能台数は少ないものの、一般的な使い方であれば、それほど問題にはならないはず。キャッシュ用SSDをマウントしたり、データ用に大容量HDDをチョイスする等、ストレージ格納スペースを最大限活用したい
