エルミタ的速攻撮って出しレビュー Vol.176

イメージが形になったデザインPCケース「H-Frame」

2012.09.24 更新

文：GDM編集部　松枝清顕

PCケース

“スカスカ”でもやっぱり必要な冷却ファン搭載スペース

「H-Frame」のスタイルを見て誰もが気になるのは、ケース内部のエアフローレイアウトではないだろうか。11枚のアルミニウムパネルで構成された特異な設計は、ケース内部が密閉される事は無く、両サイドパネル以外はすべて通気孔として見る事もできる。
　とは言うものの、空気を強制的に動かさなければ、熱い空気が熱源付近に滞留する可能性がある。そこで「H-Frame」では前後2基の120mm口径ファンを任意で搭載する事ができるように設計されている。
　自作PCで言うところの「正圧」「負圧」の概念からは外れた製品だけに従来通りの冷却効果は期待できないが、メーカー曰く「冷却ファン無しでも十分に運用可能」とか。

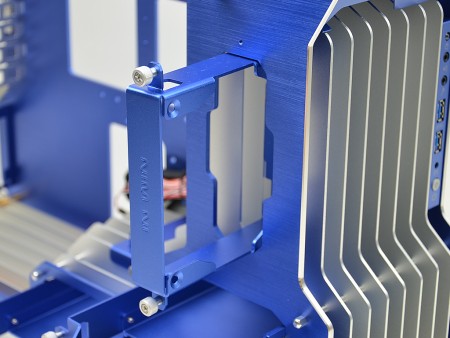

フロント中央部に位置する120mm冷却ファン用ブラケット。素材はもちろんアルミニウム製で、ハンドスクリュー固定による凝った仕様。PCケースの外観デザインを損なう事なく、スマートに搭載できる

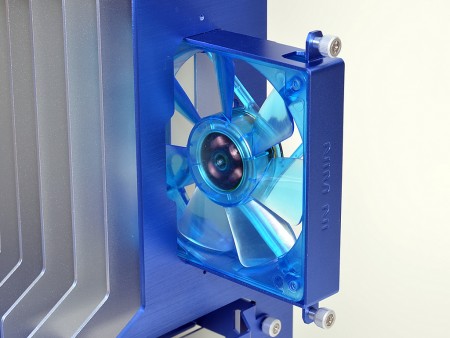

ブルーアルマイトブラケットには、ブルーのスケルトンファンがよく似合う。この位置から増設ファンはストレージ向けではなく、拡張カードに向けて風を当てる事が目的のようだ

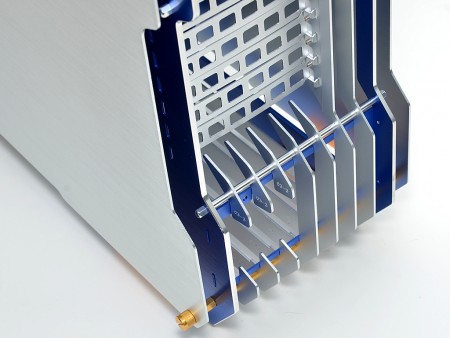

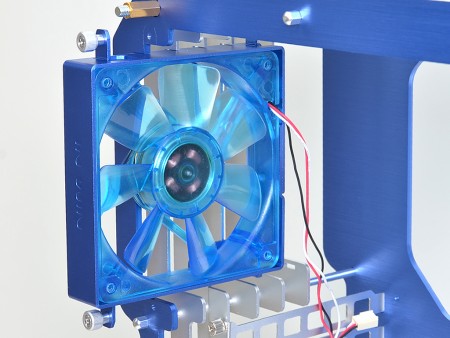

リアに設けられた120mm口径ファン搭載スペース。フロント同様、専用ブラケットによる固定方式を採用。ちなみに前後ブラケット形状は微妙に異なる

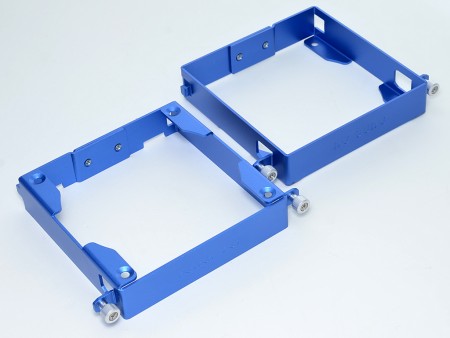

ブルーアルマイトの冷却ファン用ブラケット。工作精度は申し分ないものの、開口部はかなりタイト。手持ちの120mm口径ファンが悪いのか、マウントさせる作業には少々手間取ってしまった。なお冷却ファンの固定は付属のファン用皿ネジを使用。ブラケット側はネジの頭がフラットに納まるよう、皿もみ処理済み

電源ユニット搭載スペース

「H-Frame」は、その特異なデザインに目を奪われ、全体サイズの把握がし辛い。通常外観でおおよその内部容積は想像できるが、このモデルに至ってはサッパリわからない。そこでPCケースの大きさを推し量るファクターのひとつである、電源ユニット搭載スペースをチェックしてみたい。

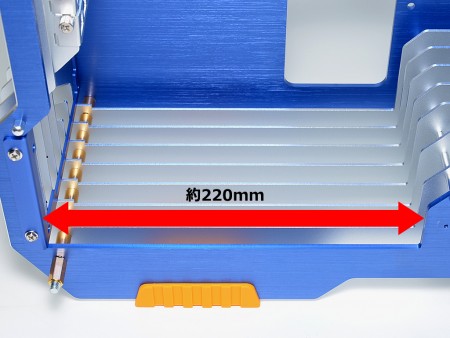

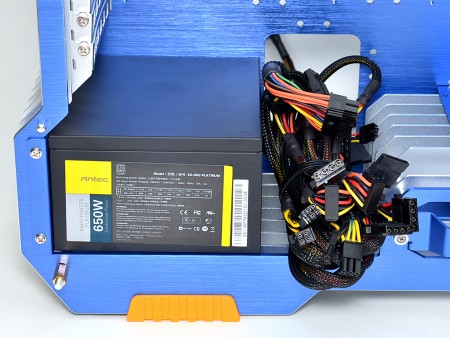

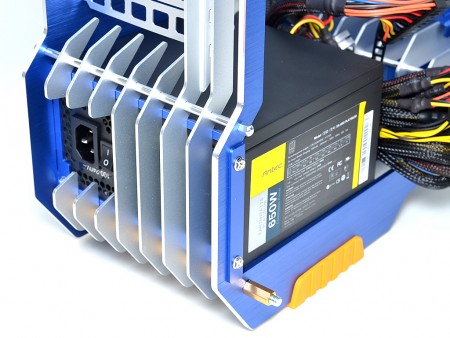

　オプションとなる電源ユニットは、現在の主流であるボトムレイアウトを採用し、一般的なATX規格であればマウントできるようになっている。また設置面と底板までの距離は実測値で約25mmあり、底面吸気もストレスを感じることはないだろう。
