エルミタ的速攻撮って出しレビュー Vol.189
2012.11.11 更新
文：GDM編集部 池西 樹
続いて基板上のチップやコンポーネントをチェックしていくことにしよう。
 |
 |
| 「APC」で最も重要な役割を果たすWondermedia製プロセッサ「PRIZM WM8750」 | 一般的なマザーボードと同じくフロントパネルピンヘッダ（写真左）が用意され、ケースに収納した状態でも使用可能。ちなみに写真右はSPIバス用ピンヘッダ |
 |
 |
| シリアル通信用のUARTピンヘッダも用意 | USBポートのホスト/デバイスモード切り替え用ピンヘッダ。ADB（Android Debug Bridge）モードで使用する場合に「2-3」をショートする |
 |
|

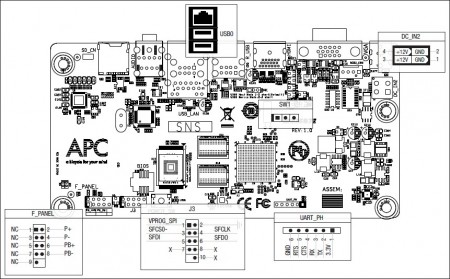

| 「APC」のピンヘッダダイアグラム | |
 |
 |
| 基板上には電源ボタンも用意され、バラック状態でも簡単に動作チェックを行うことができる | オーディオコーディックチップはVIA「VT1603A」 |
 |
 |
| 10/100ファストイーサネットトランシーバIC Plus Corp「IP101A」 | ストレージには容量16Gbit（2GB）のMLC NANDフラッシュSAMSUNG「K9GAG08U0F」を搭載 |
 |
 |
| メインメモリはNANYA製DDR3「NT5CB128M16BP-CG」を2枚実装。動作クロック1333MHz、レイテンシ9-9-9（CL-TRCD-TRP）で容量は1枚あたり256MB | |
 |
 |
| BIOS ROMは容量64MbitのMXIC「25L4006E」 | 電源回路と思われる部分にはアルミ固体コンデンサが採用される |
 |
 |
| 電源供給は付属のACアダプタで行うため、ATX12Vに電源を接続する必要はない | 付属のACアダプタ端子 |
 |
 |
| インターフェイスはUSB2.0×4、オーディオ入出力、10/100Mイーサネットを実装。いずれもPCと互換性があるため、周辺機器はそのまま流用できる | 外部ストレージはmicroSDHCが利用可能。OSのブートにも対応している |
 |
 |
| ディスプレイ出力はD-SubとHDMIの2系統を用意 | |
 |
シルク印刷から正式型番は「MZM87I」、リビジョンは1.0であることが読み取れる |
