各モデル共通の付属品全チェック

マザーボード（CPU）およびPCケースへの取り付けを行うにあたり、付属品のすべてをチェックしておこう。ちなみに付属品は全モデルほぼ共通。なんとも無駄のない設計だ。

Intel用バックプレートとバックプレート用ナット×4	AMD用バックプレート。とはいえ、Intel用をひっくり返すとAMDの刻印がありAMD用に早変わり
Intel用ブラケット（左）とAMD用ブラケット（右）	LEDファン仕様「ELC120-TA」のみに付属する分岐ケーブルとそのマニュアル。マザーボードの節電機能が有効の場合、LED発光が暗くなる場合がある。その場合に電源から直接給電を推奨している。ただしこの場合、PWMは無効になってしまう
ブラケットスクリュー×4	Intel LGA2011専用ブラケットスクリュー×4
ケーススクリュー×8。「ELC120」シリーズでは、シングルファンで運用する場合のみ使用	ファンスクリュー×8

全モデル”ほぼ”共通の取り付け方法解説

取り付け方法は、基本的に全モデル共通で、ラジエターの取り付け場所が異なるのみ。そこで「ELC240」を用い、PCケースおよびマザーボードにマウントしてみる。なお今回はテストにIntel Core i7-3770Kを用意していることから、Intel用の取り付け手順を解説しよう。
　ちなみにマニュアルを見る限り、市場に多く出回るオールインワン水冷キットと大差はない。ただし、ラジエターとCPUヘッドはあらかじめチューブで接続されていることから、取り扱いには少々気遣いが必要。マニュアルでは、ラジエターからPCケースに装着する手順が紹介されているものの、場合によっては先にCPUヘッドを取り付けた方が、作業が楽な事がある。

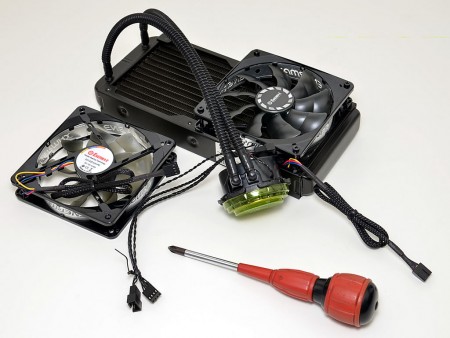

まずはラジエターに冷却ファンを取り付ける。取り付けはファンスクリュー8本を使い、ドライバーで固定。なおここで注意が必要なのは、回転数3段階モード切り替えのスイッチの存在。冷却ファンのスイッチはラジエターの面になることから固定後、手軽に切り替えることができない。構成部品との兼ね合いで、あらかじめ回転数を決めておく必要がある

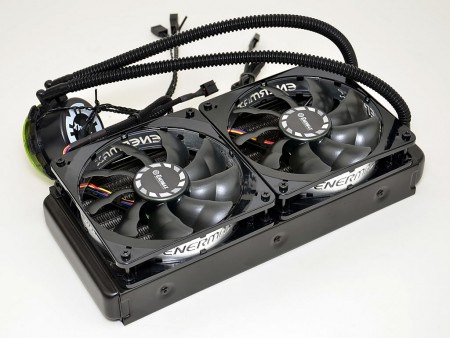

ラジエターに対し、外部吹き付け方向で冷却ファンをマウントしたところ。これが一般的な取り付け方法だ。なおPCケースによっては、ラジエターと冷却ファンの間にPCケース天板をサンドイッチするマウントも考えられる

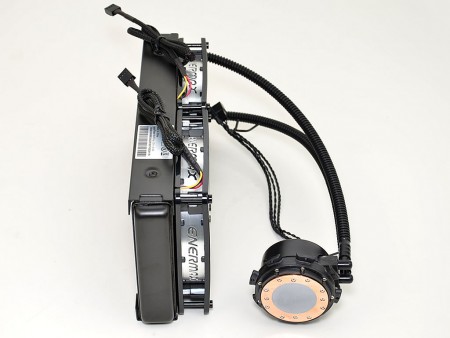

ラジエターは画像手前がPCケースの前方向。冷却ファンのケーブルはマザーボードトレイ方向にすることで、ケーブルの取り回しは楽になる

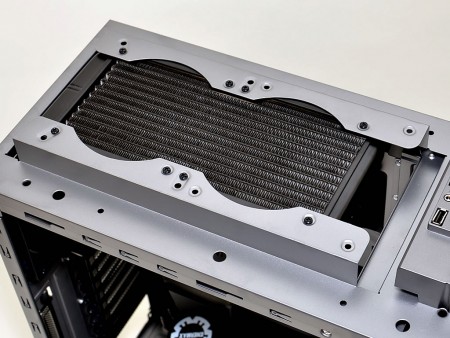

今回サンプルに用意したPCケースは、2月に発売が予定されているミドルタワーENERMAX「Fulmo ST」（市場想定売価税込12,000円前後予定）。240mmラジエターがマウントできるように、あらかじめ天板には設置スペースが用意されている
