エルミタ的速攻撮って出しレビュー Vol.218
2013.03.24 更新
文:GDM編集部 池西 樹
スペックを確認したところで、ここからは画像を使って「GA-990FXA-UD5 Rev 3.0」について詳細にチェックしていくことにしよう。まずはCPUソケットと電源周りから。当然CPUソケットはAM3+で、AM3世代のPhenom IIやAthlon IIにも対応する。また、電源回路は8+2フェーズと充実した構成で、オーバークロック時でも安定した出力を提供する。

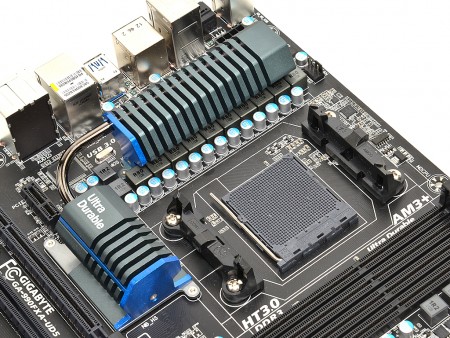

CPUソケットはAM3+。「Vishera」世代の「AMD FX」シリーズにも対応する |
リテンション固定用のバックプレートは金属製。プラスチック製と違い、重量級のCPUクーラーでも基板が反り返る等の心配はない |
固体コンデンサとフェライトコアチョークが整然と並ぶ電源回路。MOSFETには冷却用のヒートシンクが搭載される |
Driver ICとMOSFETが1パッケージになったDriver MOSFET採用により、10フェーズ構成でもスッキリとした印象だ |
Driver MOSFETは、35Aの出力が可能なVishay Siliconix「SiC769CD」 |
最近は、メモリコントローラやグラフィックス機能など、ノースブリッジの機能をCPUへ統合した1チップ構成のプラットフォームが主流だ。しかし、Socket AM3+では、下位互換のため、未だにノースブリッジとサウスブリッジの2種類のチップセットが搭載されている。
ノースブリッジ用のヒートシンク。ヒートパイプでMOSFET用ヒートシンクに接続されている | PCI-Express2.0を42レーン搭載する最上位チップセットAMD 990FX。レーンスイッチチップを搭載することなくフルレーンのSLI/CrossFire Xに対応する |
冷却用のヒートシンクは都合4本のネジで基板に固定されていた |
薄型のヒートシンクを搭載したサウスブリッジはSB950。6ポートのSATA3.0(6Gbps)を始めとしたI/O系を主に制御する |
2本のネジで固定されているサウスブリッジヒートシンク。サイズは実測で75×65mm |
