「Seidon 120M」組み込み手順解説

冷却能力を高める独自のマイクロチャンネル、さらに小型化されたポンプ等、「Seidon 120M」の特長を頭に叩き込んだところで、マザーボードおよびPCケースへの組み込み手順を解説していこう。
　ポンプ一体型水冷ヘッドとラジエターを水冷チューブで接続されたオールインワン水冷キットは、さすがにベンチ台（まな板）でテストを行うわけにはいかない。そこでCooler Masterのゲーミングブランド、CM Stormに属するミドルタワーPCケース「CM Storm Scout 2」を用意。実際に組み込みを行ってみたい。なお、ここでは検証に向けIntel LGA1155（Core i7-3770K）の組み込み手順を解説している。

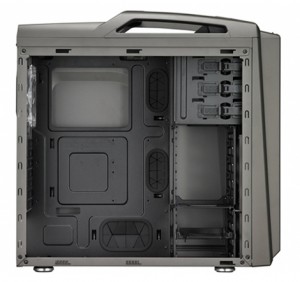

組み込みテストで用意したのは、Cooler MasterのゲーミングブランドCM Stormに属するミドルタワーPCケース「CM Storm Scout 2」。対応フォームファクタはATX/microATXで、最大9基の冷却ファンが搭載できる。外形寸法は、W230×D517.5×H513.5mm

Intel系バックプレートには3つのネジ穴があり、ここで使用するネジ穴の位置決めをしておく。ネジはプラスチック部品をスライドさせる事で、簡単にポジション変更できる	LGA1155用ネジ穴（中央穴）に合わせ、マザーボード背面にバックプレートを仮置きする
スタンドオフ（1）を使い、仮置きしたバックプレートのネジに固定。特に絶縁処理等はされていないため、気になる人は樹脂ワッシャー等を用意したい	六角スタンドオフをねじ込む際に活躍するのが、ナットセッター。Cooler Masterの冷却機器で付属されることが多い便利アイテム
ネジ（1）を使い、120mm口径ファンをラジエターに固定。あまり締め付けすぎると、インペラがラジエターに干渉するため、ほどほどに	Intelリテンションプレートは、プレートを境にして上下にスプリングが装着されている。Intel系ネジピッチは3種類だが、下からネジを押しながら使用するネジ穴までスライドさせる
ネジ（3）を使い、Intelリテンションプレートを水冷ヘッドに固定。これでマザーボードへの装着準備は整った
ネジ（2）を使い、PCケース背面からラジエターを固定する。なおデュアルファン化するならば、ネジ（1）を使い、別途用意した120mm口径ファンをここで固定する	通常ウォーターチューブは下方向になるよう固定するが、「Scout 2」のように拡張スロットとの距離が短いPCケースの場合、サイドタンクと物理的干渉を起こしてしまう。これは致し方なし

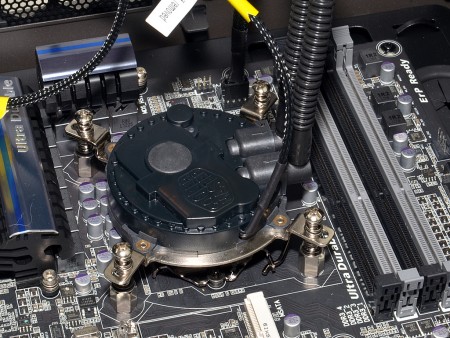

ポンプ一体型水冷ヘッドを固定すると、この通り。なお、ラジエターの上下搭載方向の関係で、水冷ヘッド部のウォーターチューブ出入口は、おのずとメモリスロット側になる

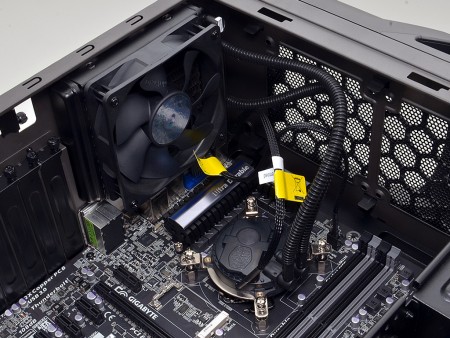

あとはポンプ給電用と120mm冷却ファン用の各コネクタを、マザーボードに接続するれば完成

ここまでの搭載時間は約20分程度。今回は新規導入での組み込み手順を解説したが、既存のCPUクーラーからの換装ユースも少なくないだろう。その場合、マザーボードトレイにあるCPUクーラーメンテナンスホール（カットアウト）が有効になるはずだが、ラジエターと水冷ヘッドは分割できないため、扱いには十分な注意が必要だ。作業時に誤ってラジエターまたは水冷ヘッドを落下させると、マザーボードにダメージを与えかねない。できれば家人の手を借り、複数で作業することをお勧めしたい。

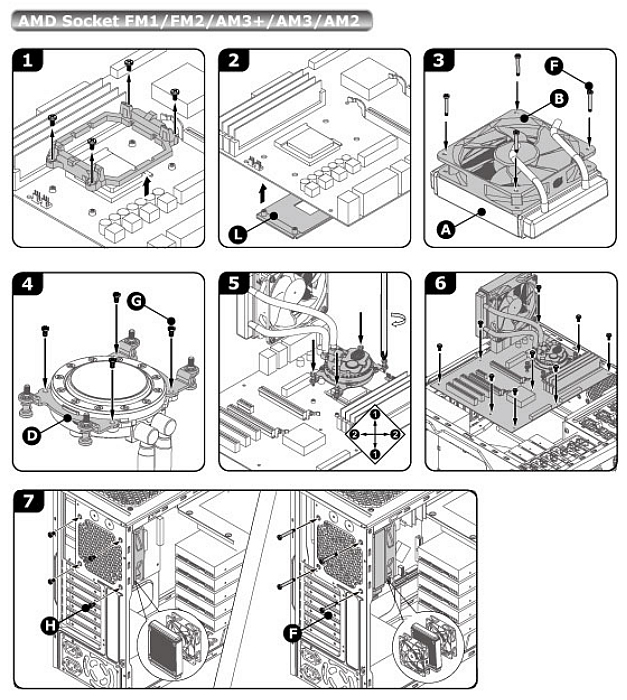

こちらはAMD系CPUの組み込み手順。搭載方法に大きな違いはない（マニュアル抜粋）
