エルミタ的速攻撮って出しレビュー Vol.222
2013.04.02 更新
文：テクニカルライター・藤田 忠
続いてVGAクーラーを外して基板を確認すると限られたスペースにギッシリと固体コンデンサーなどが詰まっていた。基板上にはPCI-Express補助電源コネクター用のパターンがあるが、当然6pinコネクターは非搭載になっている。
 |
|

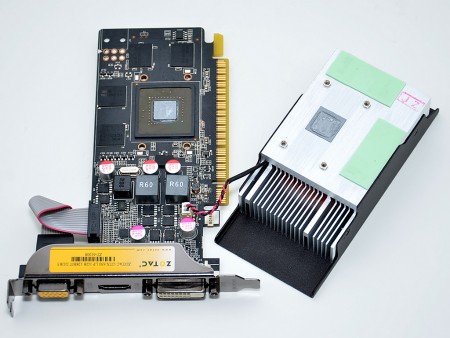

| ZOTAC「GeForce GTX 650 LP 1GB」（型番：ZT-61008-10M）のVGAクーラーを基板から取り外した状態 | |
 |
 |
| GPUコア周りにはコア欠けを防ぐ黒いプラスチックカバーが取り付けられていた。コアはアルミニウム製ヒートシンクと接触しているが、メモリは熱伝導体シートをかいして受熱される | |
 |
 |
| D-Sub15pin出力は簡単に抜き差しできるコネクター仕様になっている | 搭載ファンの電源は基板上の2pinコネクターから供給されている |
 |
 |
| 各種コンポーネントとCPUコア、メモリ、出力コネクターがところ狭しと配置されている | 搭載メモリはSAMSUNG製GDDR5「K4G20325FD-FC04」。表面に4枚搭載し、合計1GBのメモリ容量になっている |
 |
 |
| 搭載コンポーネントには当然ながら、フェライトコアチョークや固体コンデンサーを採用。ケース内に熱がこもりやすい小型PCケースにも安心して搭載できる | |
