Intel「8」シリーズ最上位Intel Z87 Express搭載

チップセットは、CPUチューニングに対応するIntel Z87 Expressの１チップ構成で、イエローラインが施された薄型のヒートシンクを搭載する。

チップセットはIntel Z87 Expressの1チップ構成。冷却用のヒートシンクは、実測で93×63mmとかなり大型

複数のパーツを組み合わせて構成されたチップセット用ヒートシンク。ロゴ部分は起動時にLEDで発光する

「T-トポロジ」配線により高クロック動作に対応するメモリスロット

メモリスロットはデュアルチャネル対応のDDR3×4本で、最大容量は64GB。また、CPUとの接続に「Z77A-GD65 GAMING」でも採用されている、「T-トポロジ」配線を用いることで、高クロック動作に対応する。

4本のメモリスロットはCPUソケット側から順にDIMM1/DIMM2/DIMM3/DIMM4の並び。なお2枚実装時は、DIMM2/DIMM4の使用が推奨されている

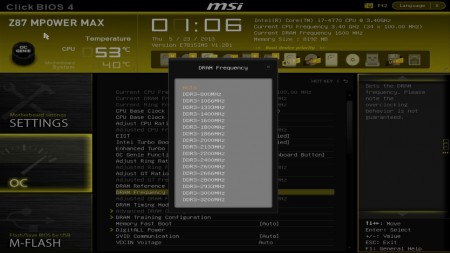

「Click BIOS 4」では、メモリクロックは800MHz～3,200MHzの17段階を選択可能

3Way-CrossFireX、および2Way-SLIに対応する拡張スロット

PCI-Express3.0（x16形状）スロットは、x16、x8/x8、x8/x4/x4のレーン分割に対応し、マルチグラフィックスは2Way-SLIまたは3Way-CrossFireXをサポートする。

ブラックカラーで統一された拡張スロット。上2段のPCI-Express3.0は、3スロット分の間隔を設け、マルチグラフィックス時のエアフローを確保した

計8ポート構成のSATA3.0（6Gbps）。mSATA3.0（6Gbps）スロットも用意される

SATAポートはチップセット標準のSATA3.0（6Gbps）×6と、ASMedia「ASM1061」チップによるSATA3.0（6Gbps）×2の計8ポート構成。また拡張スロット部には、チップセットと排他使用のmSATA3.0（6Gbps）スロットも用意され、最新のmSATA SSDを搭載できる。

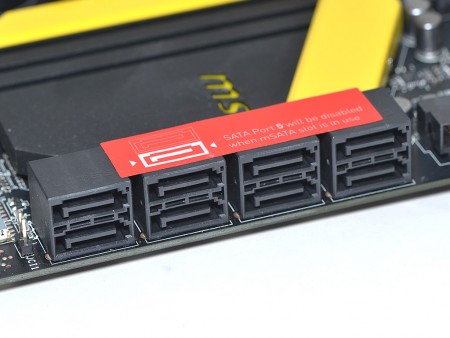

8ポートのSATA3.0（6Gbps）のうち、左側2ポートはASMedia「ASM1061」経由で実装される。なおチップセット標準ポートは、RAID 0/1/5/10に対応する

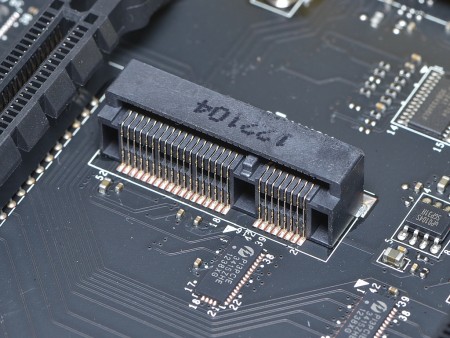

拡張スロット部に配置されたmSATAスロット。こちらもSATA3.0（6Gbps）対応のため、最新のmSATA SSDのパフォーマンスを存分に発揮できる
