「Ultra Durable 5+」準拠の高効率電源回路を搭載

スペックを確認したところで、ここからは「GA-Z87X-UD4H」をより詳細にチェックしていくことにしよう。まずは注目のCPUソケット周りから。CPUソケットはLGA1150で、ソケットピンに15μの金メッキを施すことで通電性を向上させた。また電源回路には、IR製の高効率IC「PowIRstage」を採用し、電源周りの発熱が大幅に抑えられている。

CPUソケットは、Haswell対応のLGA1150。ソケット周辺のコンポーネントは少なく、スッキリとした印象だ

Ultra Durableのロゴがデザインされた大型ヒートシンク。サイドとトップの2ブロックに別れ、ヒートパイプで連結されていた

電源回路のICチップは、最大出力40AのIR製「PowIRstage」	電源部のチョークコイルは、すべてフェライトコアチョーク。コンデンサにはブラックカラーの「Durable Black Solid Cap」が採用される

CPUの電源回路は、IR製デジタルPWM「IR3563B」で制御

最大2,933MHzまで設定できるデュアルチャネル対応メモリスロット

メモリスロットは、デュアルチャネル対応のDDR3×4本で、最大32GBまで増設可能。動作クロックは、2,933MHzの高クロック設定が用意され、オーバークロックメモリへの対応も万全だ。
※（2013年6月現在）UEFIのVersionによって異なる可能性があります

メモリスロットは、CPU側からDDR3-4/DDR3-2/DDR3-3/DDR3-1の並び。2枚実装の場合は、DDR3_4/DDR3_3もしくはDDR3_2/DDR3_1で使用する

メモリ用電源回路を制御する、デジタルPWMコントローラIR製「IR3570A」

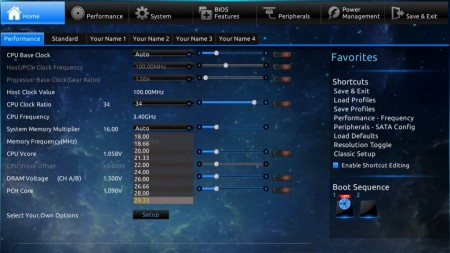

「UEFI DualBIOS」を確認したところ、メモリクロックは2,933MHzまで設定可能

2-WayのNVIDIA SLIとAMD CrossFire Xに対応

「GA-Z87X-UD4H」は、PCI-Express3.0（x16）スロットを2本搭載。当然マルチグラフィクスは、NVIDIA SLIとAMD CrossFire Xの両対応で、ゲーミング用途でもパフォーマンスに不満を感じることはないだろう。

上2本のPCI-Express（x16形状）スロットは、2スロット分の空きスペースを設けて、マルチグラフィックス時のエアフローを確保している

マルチグラフィックスはNVIDIA SLIとAMD CrossFire Xに対応する

最上位チップセットIntel Z87 Express搭載

搭載されるチップセットは、Intel「8」シリーズ最上位のIntel Z87 Express。CPUコアのパフォーマンスチューニングや「Intel Rapid Storage Technology」に対応する。

基板右下に配置されたIntel Z87 Express。実測値で70×100mmの大型ヒートシンクを搭載する

GIGABYTEのロゴがデザインされたヒートシンク。都合4本のネジでマザーボードに固定されていた
