SATA3.0は、チップセット標準とMarvell「88SE9172」による計8ポート

SATA3.0（6Gbps）ポートは、チップセット標準の6ポートと、Marvell「88SE9172」による2ポートの計8ポート構成。またバックパネルには、eSATA3.0（6Gbps）×2が用意されているが、こちらはMarvell「88SE9172」の内蔵2ポートと排他使用になるため注意してほしい。

黒とグレーの2色に配色されたSATA3.0（6Gbps）ポート。パフォーマンスを重視する場合は、チップセット標準の“黒”のポートに接続する

充実したチューニング機能をチェック

「電源」「リセット」「CMOSクリア」ができる「クイックボタン」、使用ROMを切り替える「BIOSスイッチ」、コア電圧やメモリ電圧をテスタで測定できる「電圧測定ポイント」など、「GA-Z87X-UP4H」にはチューニング機能も充実しており、オーバークロック用途に購入してみるのもいいだろう。

「クイックボタン」の下には、コア電圧やメモリ電圧をテスタで測定できる「電圧測定ポイント」が配置される	BIOS ROMはメインとバックアップの2基搭載。起動ROMは、脇に配置されたLEDで確認できる
BIOS ROMの動作を切り替える「BIOSスイッチ」。左側のスイッチは、「Dual BIOSモード」（1）と「Single BIOSモード」（2）を、右側のスイッチは、起動ROMを「メイン」（1）と「バックアップ」（2）から選択できる	POST状態を確認できる「Debug LED」。エラーコード詳細は、マニュアルのChapter 6に記載されている

バックパネルには4系統のディスプレイ出力を搭載

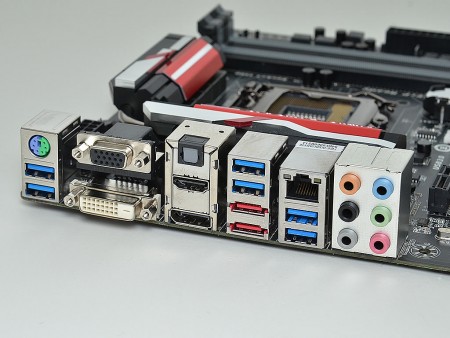

バックパネルインターフェイスは、USB3.0×6、eSATA3.0（6Gbps）×2、ギガビットLAN×1、音声入出力×6、光オーディオ端子×1、DisplayPort×1、HDMI×1、DVI-D×1、D-Sub×1、PS/2×1を搭載。なおギガビットLANチップには、CPUへの負荷が小さく、安定性に定評のあるIntel製を採用する。

4ポートのディスプレイ出力を搭載し、オンボードグラフィックスでトリプルディスプレイに対応する

ギガビットLANチップは、Intel「WGI217V」。製造プロセスは40nm、TDPは0.5Wで、0～85℃の広い温度域で動作する

コネクタやピンヘッダ類をチェック

続いて、各種コネクタやピンヘッダ類をチェックしていこう。

電源コネクタは、ATX 24pin+CPU 8pinの標準的な構成

ピンヘッダは、基板下側にまとめて配置。ちなみにUSB3.0ピンヘッダはメモリスロット脇にも2ポート分が用意される

簡易水冷キット向けに、CPUクーラー用ファンコネクタは2口搭載	PCI-Express（x16）へ電源を供給する、拡張電源コネクタ。マルチグラフィックス環境で、動作が不安定な場合には接続してみるといい
