エルミタ的速攻撮って出しレビュー Vol.242
2013.06.16 更新
文：GDM編集部 絵踏 一
各種スロットやストレージポートの確認は終了。本項では基板上に散らばったコネクタやピンヘッダの類をチェックしていく。標準配置の電源コネクタや必要十分のファンコネクタ、USB3.0/2.0ピンヘッダなど、基板上の装備もユーザー側が不足を感じる要素はほとんどない。
 |
 |
| 電源コネクタは、ATX 24pin+CPU 8pinの標準仕様。配置なども特に奇をてらったものではない | |
 |
 |
| USBピンヘッダはメモリスロット脇にUSB3.0ピンヘッダ×2、PCIeスロット下部にUSB2.0×3を実装する | |
 |
 |
| メモリスロットを挟んだピンヘッダの反対側には、キャッシュ用USBメモリに最適なAタイプのUSB3.0コネクタを実装。出荷時にはコネクタカバーが被せられている | |
 |
 |
| ファンコネクタはCPU直上にCPU用ファンコネクタ×2、中央部にケースファン用コネクタ×3、PCIeスロット下部にもう1つを備える | |
 |
|

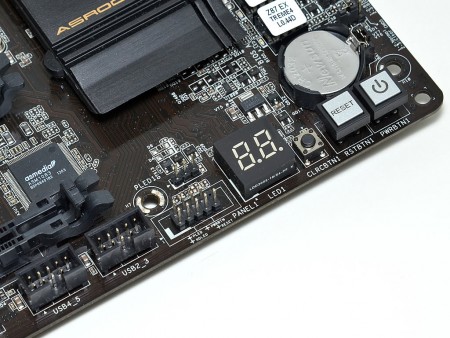

| マザーボード右下には、検証に便利な電源ボタンやリセットボタンなどが並ぶ | |
 |
|

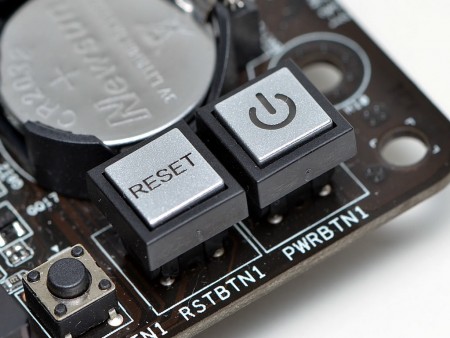

| フロントケーブルを接続しなくても動作確認ができる電源ボタンとリセットボタン。横に配置されているのはBIOSクリアボタンで、オーバークロック時には重宝する | |
 |
|

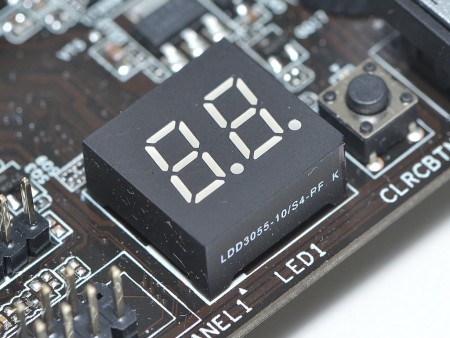

| こちらはマザーボードの状態を教えてくれるPOSTコード表示用のLED | |
