エルミタ的速攻撮って出しレビュー Vol.242
2013.06.16 更新
文：GDM編集部 絵踏 一
最後は基板上に目を凝らし、搭載チップの数々をまとめてチェックしておこう。
 |
|

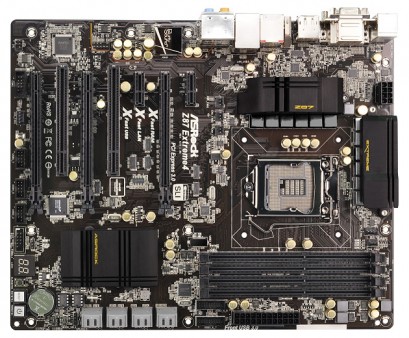

| 質実剛健といった風体の「Z87 Extreme4」。高品質なコンポーネントで固められ、拡張性はじめ高いレベルでバランスがとれている。その基板上にはどんなチップ群が搭載されているのだろうか | |
 |
 |
| ASMedia製SATA3.0（6Gbps）コントローラ「ASM1061」 | ASMedia製USB3.0コントローラチップ「ASM1074」 |
 |
 |
| ASMedia製SATA3.0/USB3.0スイッチチップ「ASM1456」 | ASMedia製PCIブリッジチップ「ASM1083」 |
 |
 |
| PCI-ExpressシグナルスイッチはTI製「HD3SS3415」を6基搭載 | |
 |
 |
| 2基のBIOS ROMはジャンパーピンでどちらを使用するか選択できる | 100%日本メーカー製を採用する導電性高分子コンデンサ「Premium Gold Caps」 |
 |
 |
| ASMedia製のHDMI/DVI用出力チップ「ASM1442K」「ASM1445」 | Nuvoton製I/Oコントローラ「NCT6776D」 |
