エルミタ的速攻撮って出しレビュー Vol.244

MSI第2世代ゲーミングマザーボード、「Z87-GD65 GAMING」の魅力とは

2013.06.21 更新

文：GDM編集部池西樹

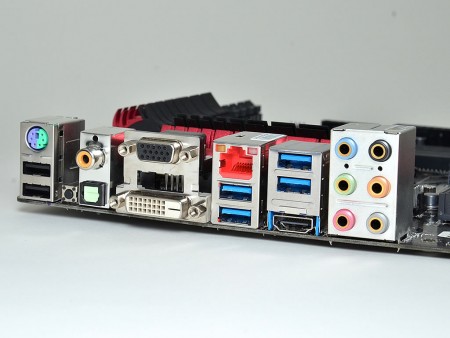

バックパネルインターフェイスをチェックする

バックパネルインターフェイスはUSB3.0×4、USB2.0×2、ギガビットLAN×1、PS/2×1、オーディオ端子×6、S/PDIF×1、オーディオ用光端子×1を搭載。またディスプレイ出力は、D-Sub×1、DVI-D×1、HDMI×1の3系統が用意され、オンボードグラフィックスによる3画面表示も可能となる。


PS/2ポートとその下のUSBポートは、メッキ厚を3倍にして耐久性と応答性を向上させた「ゲーミング・デバイス・ポート」。またオーディオポートには金メッキが施され、オーディオ信号を劣化させることなく、スピーカやヘッドフォンに送ることができる

コネクタやピンヘッダ類をチェック

続いて、各種コネクタやピンヘッダ類をチェックしていこう。


電源コネクタは、ATX 24pin+CPU 8pin。配置も標準的で、大型CPUクーラーを搭載した場合でも邪魔になることはない

チューニング機能を搭載する関係で、ピンヘッダ類は基板右下を中心に配置
	SATAポート横に配置されたUSB3.0ピンヘッダ。グラフィックスカードに干渉しないようにコネクタは横配置

搭載パーツやチップまとめてチェック

最後に、基板上の気になるパーツやICチップをまとめてチェックしておこう。


ネットワークコントローラはQualcomm Atheros「Killer E2205」

CPUの電源を制御するデジタルPWMコントローラIR「IR3563B」	SATA3.0コントローラASMedia「ASM1061」

HDMI/DVIレベルシフターNXP「PTN3360DBS」	I/OコントローラNuvoton「NCT6779D」
	PCI-ExpressシグナルスイッチASMedia「ASM 1480」は6基実装
