エルミタ的速攻撮って出しレビュー Vol.250
2013.07.24 更新
文：GDM編集部 Tawashi
スペックを押さえたところで、今度は画像を中心に細部のチェックを進めていく。省スペースを実現するうえで外せないのが、採用マザーボードだ。サイズは実測値で100×105mm。オンボードで搭載されるCPUやチップセット類、拡張スロット等をマザーボード両面に効率良く配置することで、省スペース化を実現している。まずはCPUやチップセットが搭載される上面からチェック開始だ。
 |
|

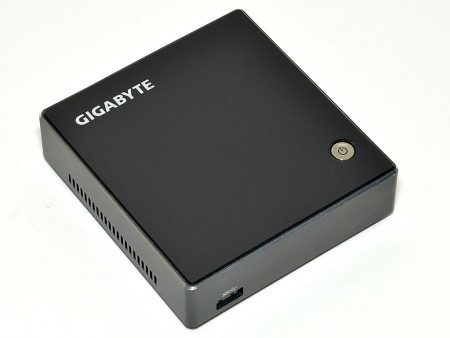

| 検証中に気になったのが電源ボタン。CPUクーラー以外、駆動系のパーツがないために電源がONなのかOFFなのかが極めて分かりにくい。アイドル時のBRIX自体が静かともいえるのだが、ボタンにLEDを備えるなど一目で視認できる工夫が欲しいところ | |
 |
 |
| ケース両サイドには通風孔が設けられている。よってリアと合わせ、フロント以外の3方向に設けられている事になる | |
 |
 |
| CPUとチップセット搭載面。ブロアー式ファンのエアーがリアに向かって排気される構造がよく分かる | SSDやメモリを組み込む際に取り外すことになる裏蓋は、4点でネジ留めされていた |
 |
 |
 |
CPUとチップセットを同時に冷却する一体型のクーラーを装備し、リアから排気される仕組み。CPU上部に位置する50mm口径のブロアー式ファンはDelta Electronics社製「BSB05505HP」DC5V/0.4A仕様で、4pinコネクタを採用しPWM制御に対応する。なおヒートシンク裏面には「Vender：CM」の表記が確認できた |
 |
|

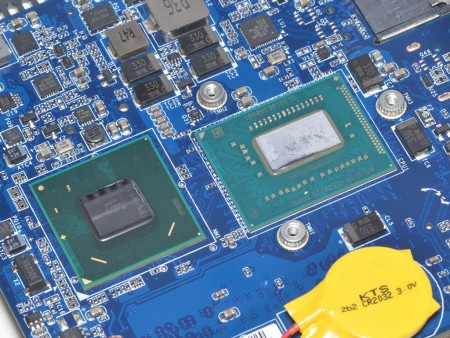

| 一体型クーラーを取り外したところ。CPU「Core i5-3337U」（左）とチップセット「Intel HM77 Express」（右）が並んで搭載されている | |
 |
 |
| CPU「Core i5-3337U」のS-specである“SR0XL”が確認できる。スペックは2コア/4スレッド/定格1.80GHz/TB時2.70GHz/L3キャッシュ3MB/TDP17Wで、GPU機能はIntel HD Graphics 4000を内蔵 | モバイル向けのインテル7シリーズチップセット上位モデル「Intel HM77 Express」を採用。省力化機能のIntel Small Business Advantage等もサポートされる |
