エルミタ的速攻撮って出しレビュー Vol.251
2013.07.27 更新
文：GDM編集部 池西 樹

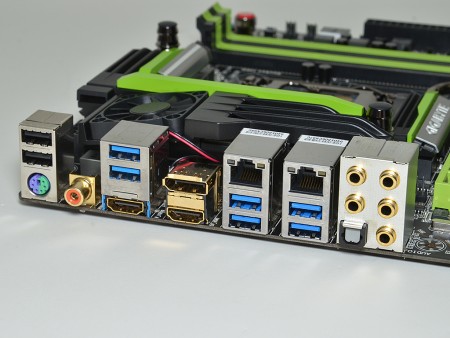

バックパネルインターフェイスは、USB3.0×6、USB2.0×2、ギガビットLAN×2、音声入出力×5、光オーディオ端子×1、DisplayPort×1、HDMI×2、PS/2×1の充実した構成。特に、ギガビットLANチップは、安定性に定評のあるIntel製とゲーマー向けに最適なQualcomm Atheros「Killer E2201」の2種類を実装し、好みに合わせて選択できる。
 |
|
| オーディオとディスプレイ端子はいずれも15μのゴールドメッキ仕様。腐食に強く、ノイズを抑えることができる | |
 |
 |
| ギガビットLANチップは、Qualcomm Atheros「Killer E2201」とIntel「WGI217V」のデュアル構成 | |
続いて、各種コネクタやピンヘッダ類をチェックしていこう。
 |
 |
| 電源コネクタは、ATX 24pin+CPU 8pin構成。CPU 8pinはCPUソケットとの距離も確保され、大型クーラーでも干渉の心配はない | |
 |
 |
| USB3.0ヘッダピンは、基板右と下の2箇所に配置。なお下部のヘッダピンには、ピンカバーが装着済み | |
 |
 |
| ヘッダピンは、GIGABYTEおなじみの色分け。シルク印刷も用意され、わざわざマニュアルを参照しなくても接続できる | デュアルファンのCPUクーラーに対応するため、CPUファンコネクタはメインとサブの2口用意 |
 |
システムファンコネクタは4pin×5、3pin×2の計7口 |
最後に、基板上の気になるパーツやICチップをまとめてチェックしておこう。
 |
 |
| USB3.0コントローラ、ルネサス「μPD720210」は2基搭載 | |
 |
 |
| SATA3.0（6Gbps）コントローラMarvell「88SE9230」 | ファンコントローラITE「IT8790E」 |
 |
 |
| I/OコントローラITE「IT8728F」 | メモリ用デジタルPWMコントローラIR「IR3570A」 |
 |
 |
| BCD Semiconductor製パワーアンプ「AS324M-G1」 | PCI-Express3.0対応レーンスイッチチップAsmedia「ASM1480」 |
 |
 |
| 実装されるコンデンサはすべてブラックコーティングされた「Durable Black SOLID CAP」 | |
