「Non-Z OC」で、CPUコアのオーバークロックに挑戦

「H87 Performance」の特徴的な機能に「Non-Z OC」がある。これは、Intel H87/B85マザーボードで、Intel Z87マザーボードと同じくCPU倍率変更を可能にする機能だ。Core i7-4770KやCore i5-4670Kなど、倍率ロックフリーの「K」シリーズCPUを組み合わせることで、UEFIプリセットから手軽にCPUをチューニングできるようになる。

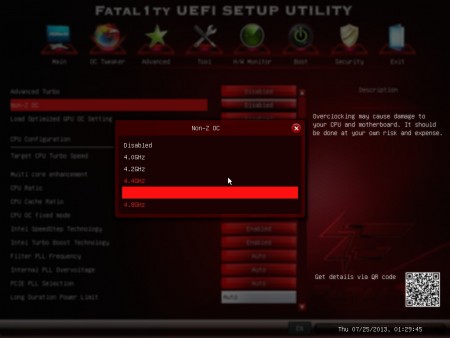

「Non-Z OC」には、4.00GHzから4.80GHzまで5段階のプリセットが用意されていた
定格動作の「CPU-Z 1.65.0」の結果。CINEBENCH R11.5実行時は、TurboBoost機能で3.70GHzまで動作クロックが上昇する	CINEBENCH R11.5が完走するのは4.40GHzまで。コア電圧は1.30Vに設定されていた

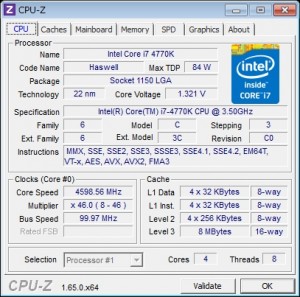

4.60GHzのプリセットでは、コア電圧が1.320Vまで上昇。ヒートプロテクション機能により、ベンチマーク実行中に動作クロックが4.00GHz前後まで低下していく

プリセットの電圧設定が高めなこともあり、CINEBENCH R11.5が完走できたのは4.40GHzまで。それ以上のプリセットでは、OSの起動は問題ないが、ベンチマークを実行するとヒートプロテクション機構が働き、4.00GHz前後までクロックが低下してしまう。そこで、コア電圧を1.260Vまで下げたところ、4.80GHzまでは安定動作させることができた。
Haswellでは、電圧レギュレータが内蔵されたことも影響して、温度管理はIvy Bridgeより更にシビアになった印象だ。実際にオーバークロックをする場合は、今回のようにプリセットで大まかな調整をした後、電圧を少しずつ下げていき、安定動作する設定を探る方法がいいだろう。

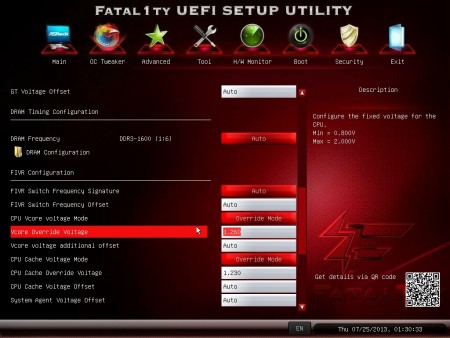

プリセット設定のまま、コア電圧を1.260Vまで下げることで安定動作が可能
4.60GHz/1.260VのCPU-Z 1.65.0の結果	4.80GHz/1.260VのCPU-Z 1.65.0の結果
