エルミタ的速攻撮って出しレビュー Vol.257
2013.08.10 更新
文：テクニカルライター・藤田忠
 |
|
| 基板裏面。8枚のMLC NANDフラッシュとキャッシュメモリに加えて、電源制御ICチップを実装している | |
 |
|

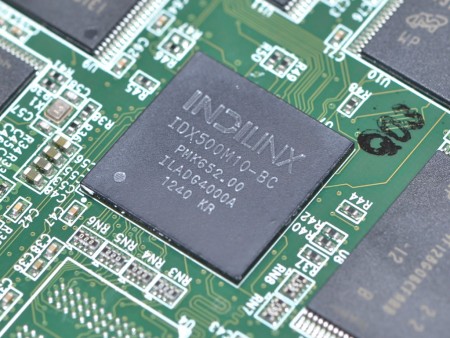

| コントローラのシルク刻印は、「IDX500M10-BC」だ。「Vector」が採用する「Barefoot 3」から型番が変更されている | |
 |
|

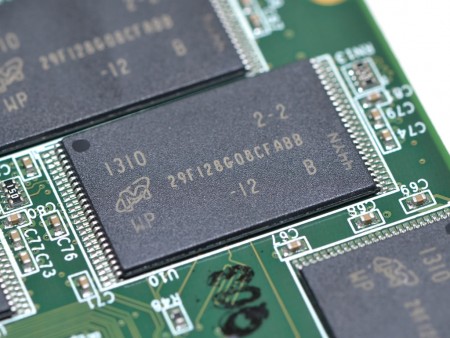

| MLC NANDフラッシュは製造プロセス20nmのMicron製が採用されている | |
 |
 |
| キャッシュはDDR3-1600MHzに対応するMicron「D9PFJ」を裏表1枚ずつ実装。256MB×2枚で合計512MBだ | |
 |
 |
| 基板両端に配置されたコネクタ類。SATA3.0（6Gbps）コネクタだけでなく、ｍSATAと同じ形状のコネクタも用意されている | |
 |
 |
| 基板裏面に実装されている電圧レギュレータICチップのTI「TPS652510」 | 基板刻印は「PCB-0297-X01」で、「Vector」シリーズと同じになっている |
