銅製マイクロフィンと静音ポンプ一体のウォーターブロック

CPUと接触するウォーターブロックは、通常のオールインワン水冷ユニット同様、ポンプ一体型を採用。外形寸法は70×85×37mmの薄型・小型デザインが特徴で、ZALMANロゴ入りの上面は、通電時にBlueLEDが発光するギミックも搭載されている。

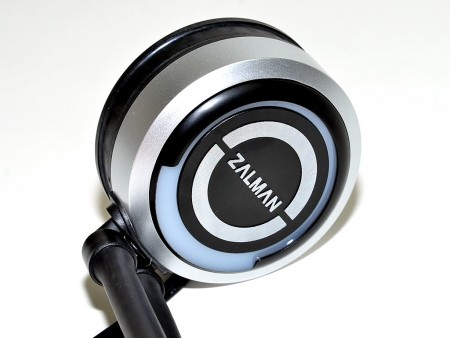

ここは奇をてらうところなく、一般的な水冷ユニット同様にポンプ一体型のウォーターブロックを採用する

受熱ベース部は純銅製で、特殊精密加工が施されたという目の細かいマイクロフィン仕様。CPUから吸い上げた熱をウォーターブロックに素早く伝導させ、冷却効率を高めた。また静音動作が自慢のポンプは、1時間あたり90リットルの水量を誇り、ラジエターとウォーターブロック間で冷却水をパワフルに循環することができる。

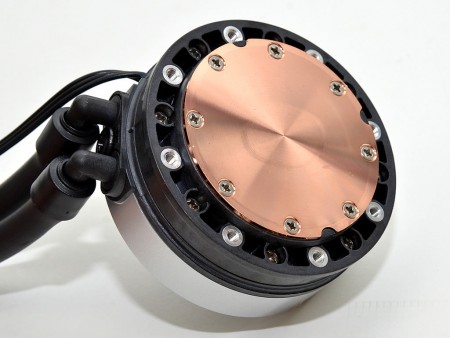

鏡面仕上げの受熱ベースは円を描くようにネジ留めされている。ちょっと内部を見たい衝動に駆られるが、ネジを緩めると冷却液が漏れ出し、使用不能に陥ることになる。このまま眺めるにとどめよう
	受熱部は純銅製。内部はマイクロフィン仕様が採用されている。この目の細かいフィンの間を冷却液が通り、ラジエターに運ばれていくという仕組み。近頃のオールインワン水冷ユニットは、この部分を大きくアピールするモデルを多く目にする

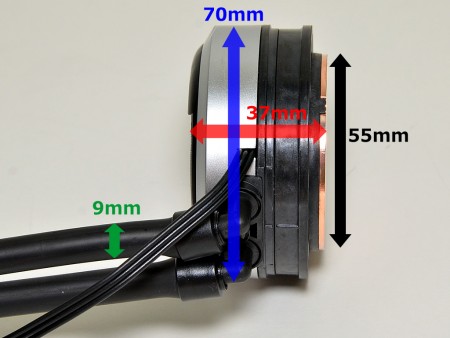

ウォーターブロック部実測値

ZALMAN「Reserator3 MAX」付属品総点検

「Reserator3 MAX」細部の解説が一通り終わったところで、付属品をチェックしておこう。各々のパーツには名称と簡単な役割をご紹介するが、詳細についてはこの後行う組み込みセッションで解説しよう。

ユーザーマニュアル・・・ZALMANはこれまで母国語（韓国）と英語表記のみが定番だったが、日本語を含め一気に8言語に対応するようになった	バックプレート・・・Intel系/AMD系全てに対応するバックプレート。ウォーターブロックを固定するために使用するマザーボード背面のベースに該当する
AMDクリップ・・・AMD Socket用クリップ	Intelクリップ・・・Intel LGA Socket用クリップ
ナット（スライド）キャップ・・・クリップにナットを固定するために使用	ブラックボルトB・・・ラジエター装着部に120mmファンがある場合（デュアル搭載）に使用
ブラックボルトA・・・ラジエターをPCケースに固定するために使用	ゴールドボルト・・・Intel LGA1366用ウォーターブロック固定用ネジ
シルバーボルトA/B・・・ウオーターヘッドをバックプレートに固定するために使用。なおAタイプはLGA2011専用	ナット・・・クリップ末端の穴に装着する、台座の脚に該当する部分
シルバーボルト（3mm）・・・ウォーターブロックにクリップを固定するために使用	ローディングブロック・・・Intel LGA775のみで使用するプラスチック製の枠
両面テープ・・・バックプレートがマザーボードから脱落しないために使用	サーマルグリス「ZM-STG2M」・・・ZALMAN製CPUクーラーには欠かせない熱伝導率4.1W/mKの高性能グリス
